Делитель мощности DS-WS-13 PIM -155дБн@2x33дБм
- Максимальная подводимая мощность, Вт50
- Рабочий диапазон частот (МГц)698 - 2700
- Диапазон рабочих температур (°С)-50...+70
- Волновое сопротивление, Ом50
- РазъемыN-тип, розетка
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Трёхканальный делитель DS-WS-13 делит сигнал на три равные части — по 4,8 дБ на выход — и развязывает выходы между собой более чем на 20 дБ. Это делитель Уилкинсона в металлическом корпусе для антенно-фидерных сетей мощностью до 2 Вт: у него PIM3 −155 дБн при 2 × 33 дБм, вносимые потери до 0,6 дБ и КСВн не выше 1,25. Типичное применение — репитер на три внутренние антенны в квартире, офисе или небольшом магазине. Рабочий диапазон 698–2700 МГц покрывает все частоты операторов, корпус IP60 размером 95 × 113 × 23 мм работает от −50 до +70 °C.
Делитель мощности сигнала на 3 выхода DS-WS-13-727-155-33-50-Nf с вносимыми потерями -4.8дБ на каждом выходе и низким значением PIM3, применяется в системах усиления сотовой связи до 2Вт
Профессиональный широкополосный делитель мощности сигнала в металлическом корпусе, типа Wilkinson. Используется в системах усиления сотовой связи для антенно-фидерных сетей в качестве деления высокочастотного сигнала. Значение PIM3≤-155дБн@2×33дБм*, хороший уровень развязки между выходами, высокое качество исполнения и низкие потери сигнала позволяют использовать данный делитель в системах усиления сигнала сотовой связи до 2 Вт (33дБм) любой сложности Высокий уровень развязки между выходами позволяет избежать интерференции сигналов при работе делителя в качестве сумматора в канале передачи UpLink.

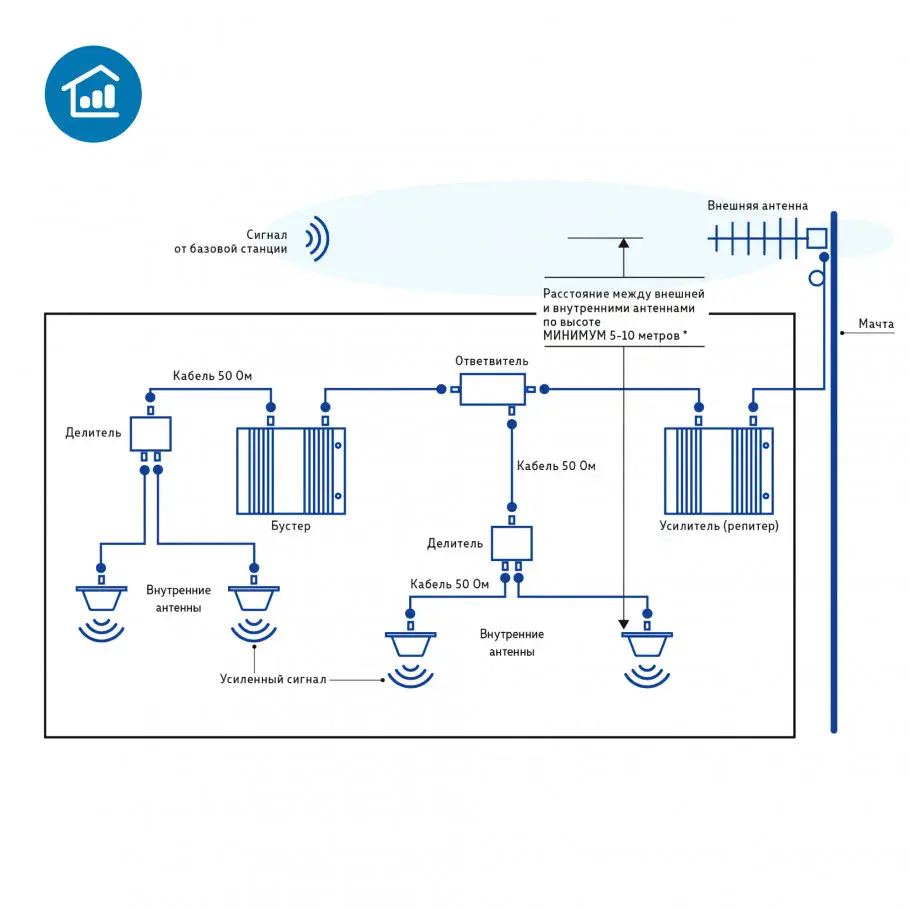

Пропорциональный делитель применяется, например, для распределения равноудаленных внутренних антенн в требуемых зонах покрытия *Уровень мощности интермодуляционных продуктов третьих гармоник менее -155 дБн, при передаче любых двух сигналов разных частот из спектра мощностью 33 дБм Чтобы устранить проблему со слабым покрытием сотовой связи, оптимальным решением становится монтаж активной системы усиления. Усилители связи улучшает качество мобильного покрытия, перенаправляя, фильтруя и усиливая сигнал поступающий на уличную антенну от вышки сотового оператора, и распространяющий его в зону нестабильного покрытия через одну или несколько внутренних антенн.
Репитер далсвязь — это устройство, которое предназначено для передачи радиосигналов от одного участка сети к другому с их предварительным усилением и восстановлением формы. Другими словами, он создаёт локальную зону покрытия улучшенным сигналом сотового оператора, что положительно отражается на качестве мобильной связи и беспроводного интернета.
Характеристики
| Рабочий диапазон частот (МГц) | 698 - 2700 |
|---|---|
| Количество входов, шт | 1 |
| Количество выходов, шт | 3 |
| Потери на выходе, дБ | 4.8 |
| Вносимые потери, не более дБ | 0.6 |
| КСВн, не более | 1.25 |
| PIM3, Пассивная интермодуляция, дБн | -155 @2×33дБм |
| Волновое сопротивление, Ом | 50 |
| Развязка между выходами, более дБ | 20 |
| Максимальная подводимая мощность, Вт | 50 |
| Разъемы | N-тип, розетка |
| Диапазон рабочих температур (°С) | -50...+70 |
| Влажность, % | 5 ~ 95 |
| Материал корпуса | металл |
| Степень защиты | IP60 |
| Габаритные размеры (мм) | 95×113×23 |
| Вес, нетто (кг) | 0.295 |
| Габаритные размеры упаковки (мм) | 118×118×33 |
| Вес, брутто (кг) | 0.320 |
Документы
Купить делитель мощности DS-WS-13 PIM -155дБн@2x33дБм в Москве
К делителю DS-WS-13 подберём три внутренние антенны и кабели нужной длины — оформить заказ можно в «Усилителе сигнала». Если систему лучше смонтировать целиком, закажите монтаж репитера: работаем в Москве и Московской области. Готовую схему пришлите на zakaz@usilitel-signala.ru — перепроверим расчёт.
Вопросы о модели
Как купить делитель мощности DS-WS-13 PIM -155дБн@2x33дБм в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
