Делитель мощности DS-WS-12 PIM -155дБн@2x33дБм

Описание

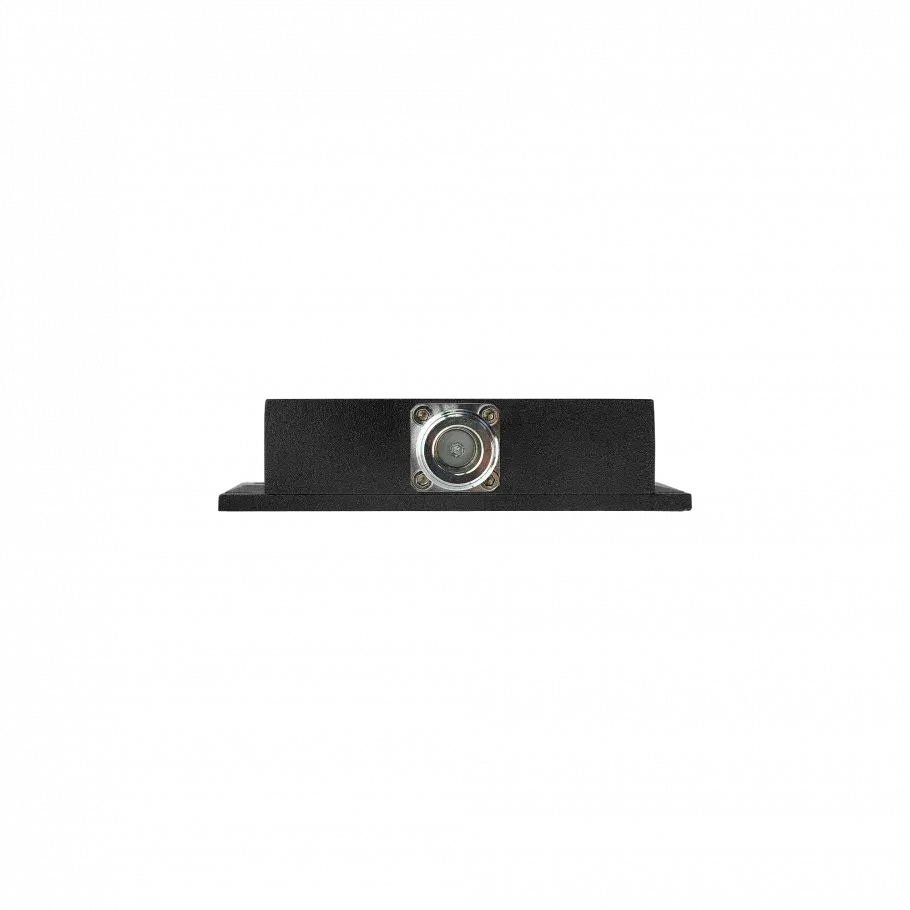

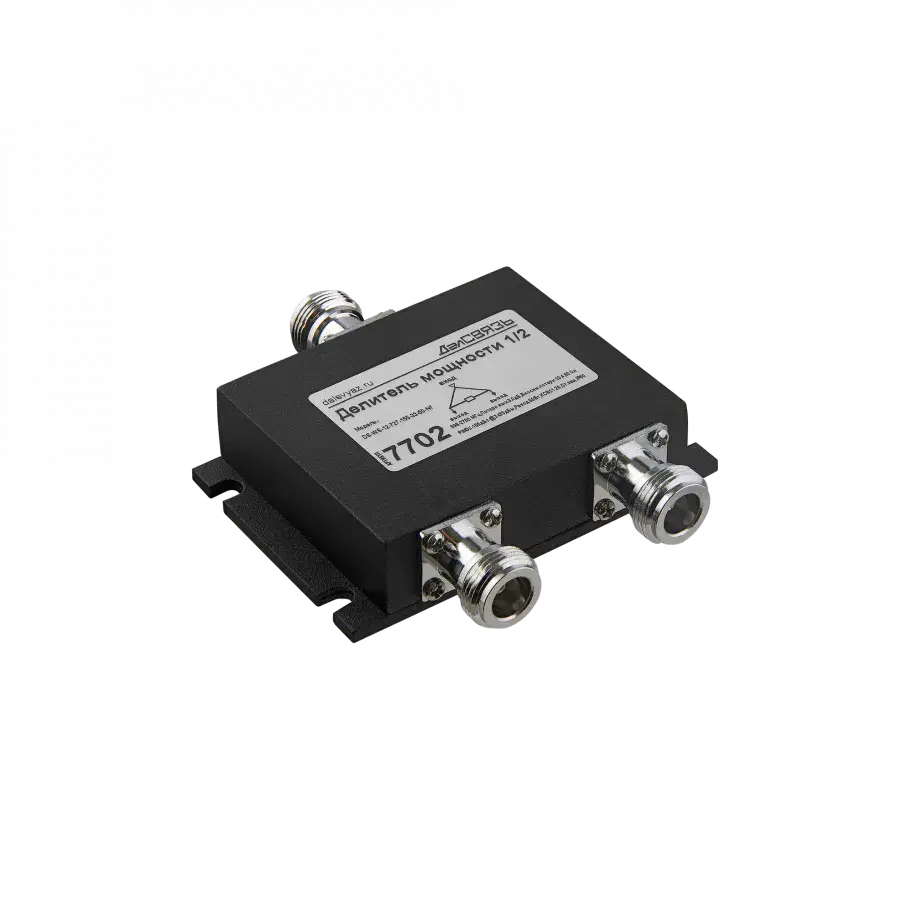

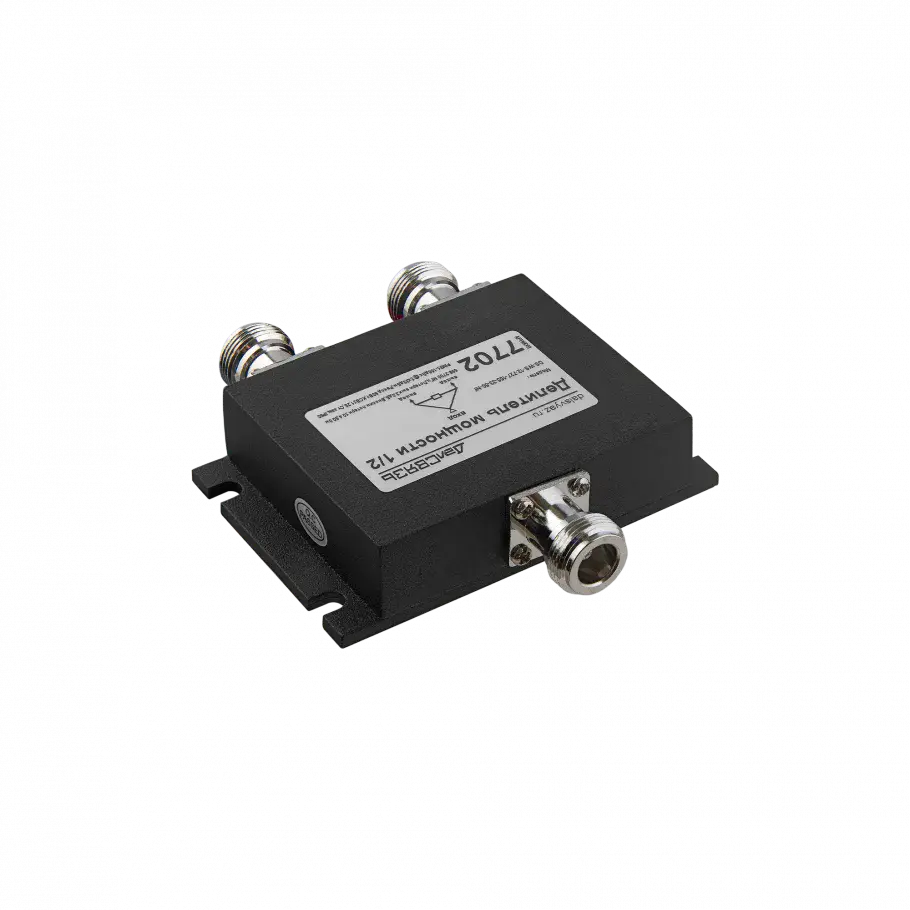

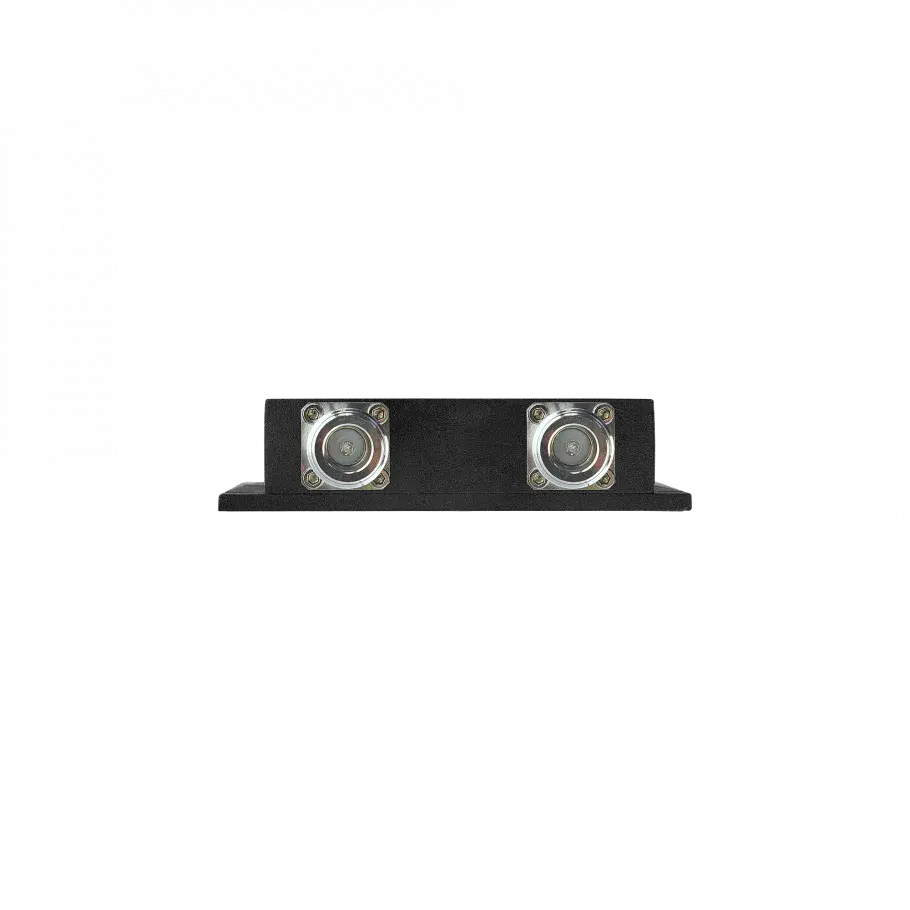

DS-WS-12 — двухканальный делитель мощности ДалСВЯЗЬ по схеме Уилкинсона в металлическом корпусе. В отличие от простых трубчатых сплиттеров, у него есть развязка между выходами — более 20 дБ, — поэтому ветки не мешают друг другу, а при работе в роли сумматора в канале передачи к базовой станции сигналы не интерферируют. Деление — 3 дБ на выход, вносимые потери до 0,4 дБ, КСВн не выше 1,25, полоса 698–2700 МГц. Версия с PIM −155 дБн, измеренным при 2 × 33 дБм, рассчитана на системы с выходной мощностью до 2 Вт — на типичные репитеры для дома, офиса и магазина. Корпус IP60 размером 88 × 96 × 22 мм весит 0,21 кг.

Делитель мощности сигнала на 2 выхода DS-WS-12-727-155-33-50-Nf с вносимыми потерями -3дБ на каждом выходе и низким значением PIM3, применяется в системах усиления сотовой связи до 2Вт

Профессиональный широкополосный делитель мощности сигнала в металлическом корпусе, типа Wilkinson. Используется в системах усиления сотовой связи для антенно-фидерных сетей в качестве деления высокочастотного сигнала. Значение PIM3≤-155дБн@2×33дБм *, обеспечивает хороший уровень развязки между выходами, высокое качество исполнения и низкие потери сигнала позволяют использовать данный делитель в системах усиления сигнала сотовой связи до 2 Вт (33дБм) любой сложности Высокий уровень развязки между выходами позволяет избежать интерференции сигналов при работе делителя в качестве сумматора в канале передачи UpLink.

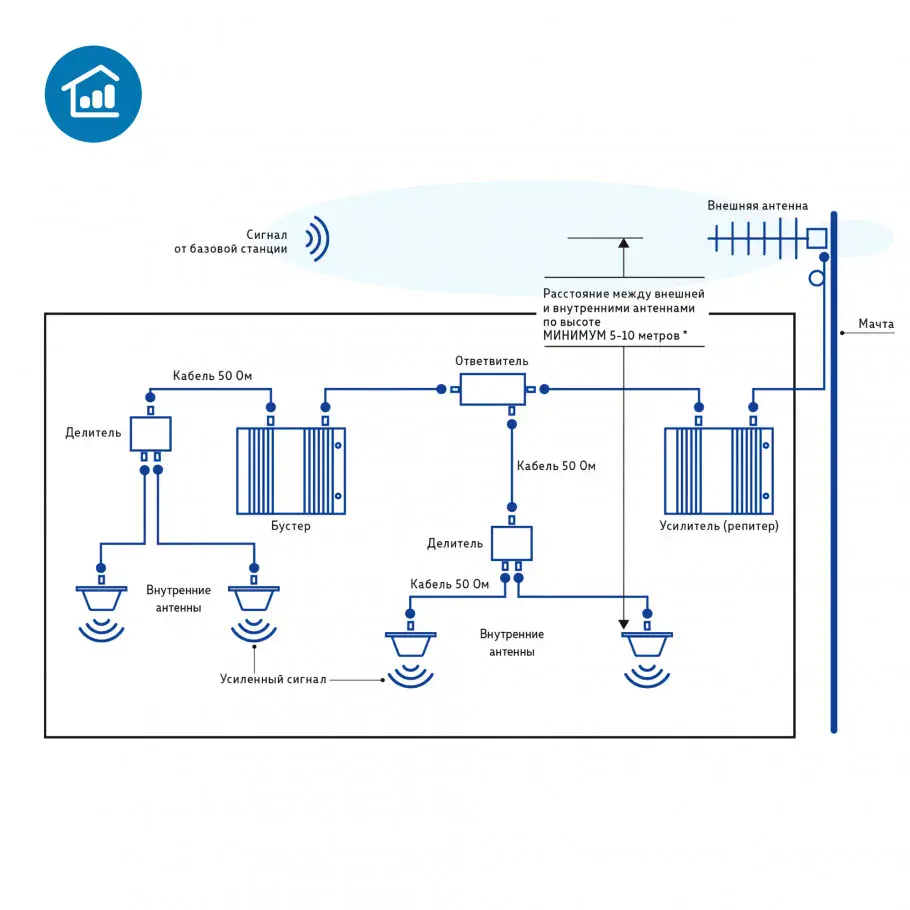

Пропорциональный делитель применяется, например, для распределения равноудаленных внутренних антенн в требуемых зонах покрытия *Уровень мощности интермодуляционных продуктов третьих гармоник менее -155 дБн, при передаче любых двух сигналов различных частот из спектра мощностью 33 дБм Чтобы устранить проблему со слабым покрытием сотовой связи, оптимальным решением становится монтаж активной системы усиления. Усилители сигнала улучшает качество мобильного покрытия, перенаправляя, фильтруя и усиливая сигнал поступающий на уличную антенну от вышки сотового оператора, и распространяющий его в зону нестабильного покрытия через одну или несколько внутренних антенн.

Репитер сотовой связи — это устройство, которое предназначено для передачи радиосигналов от одного участка сети к другому с их предварительным усилением и восстановлением формы. Другими словами, он создаёт локальную зону покрытия улучшенным сигналом сотового оператора, что положительно отражается на качестве мобильной связи и беспроводного интернета.

Характеристики

Документы

• Паспорт (PDF)
