Ответвитель DS-DC-12-5 PIM -155дБн@2x43дБм
- Максимальная подводимая мощность, Вт200
- Рабочий диапазон частот (МГц)698–2700
- Диапазон рабочих температур (°С)-40...+70
- Волновое сопротивление, Ом50
- РазъемыN-тип, розетка
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

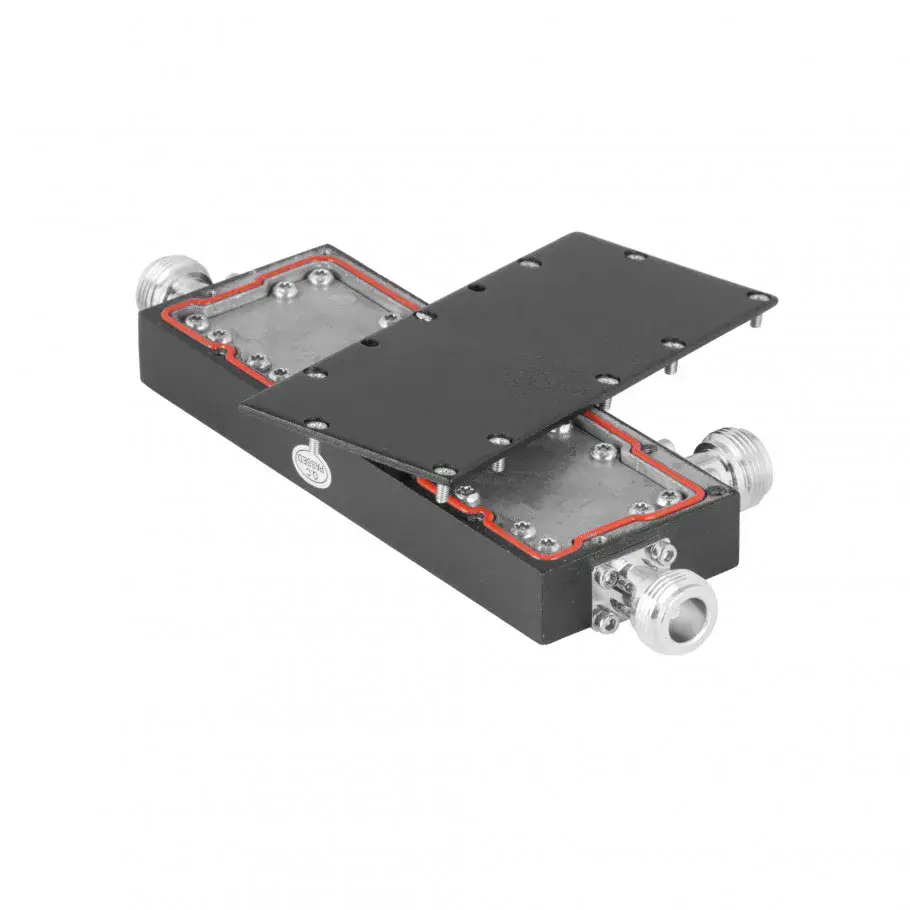

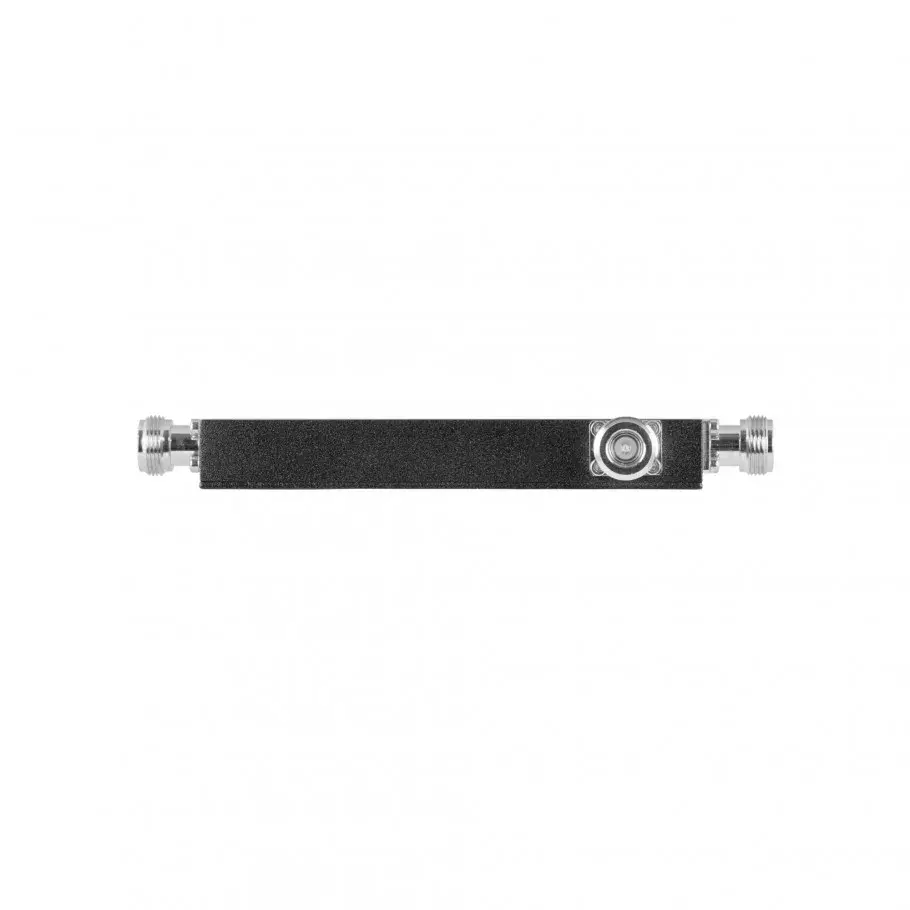

DS-DC-12-5 — ответвитель с минимальным ослаблением отвода в серии: на боковой выход уходит сигнал всего на 5 дБ слабее входного, а проходной выход теряет 2,1 дБ. Этот номинал нужен в конце кабельной трассы, где сигнал уже прошёл через несколько отводов и последним антеннам нужна большая доля мощности. Развязка выходов — более 24 дБ, PIM3 не хуже −155 дБн при 2 × 43 дБм, допустимая мощность до 200 Вт. Герметичный металлический корпус IP66 размером 158 × 66 × 23 мм весит 0,28 кг, частоты 698–2700 МГц.
Направленный ответвитель -5 дБ DS-DC-12-5-727-155-43-200-Nf, несимметричный делитель мощности сигнала на 2 направления с вносимыми потерями -5 дБ и -2.1 дБ
Делитель мощности направленный ответвитель с низким PIM. Используется в системах усиления сотовой связи для выравнивания уровня мощности высокочастотного сигнала, приходящего на различные внутренние антенны Высокое качество исполнения, большая развязка между выходами и низкие параметры пассивной интермодуляции позволяют использовать данный делитель в системах усиления сигнала сотовой связи любой сложности и обеспечивают возможность строительства сетей усиления сигнала сотовой связи для высоких интернет скоростей 4G/3G Герметичный корпус делителя и высокие подводимые мощности позволяют использовать этот направленный ответвитель в том числе и уличных системах усиления сотовой связи
Характеристики
| Рабочий диапазон частот (МГц) | 698–2700 |
|---|---|
| Количество входов, шт | 1 |
| Количество выходов, шт | 2 |
| Потери в ответвлении, дБ | 5 |
| Вносимые потери, не более дБ | 2.1 |
| КСВн, не более | 1.25 |
| PIM3, Пассивная интермодуляция, дБн | ≤-155 @2×43дБм |
| Волновое сопротивление, Ом | 50 |
| Развязка между выходами, более дБ | 24 |
| Максимальная подводимая мощность, Вт | 200 |
| Разъемы | N-тип, розетка |
| Диапазон рабочих температур (°С) | -40...+70 |
| Влажность, % | 5...95 |
| Материал корпуса | металл |
| Степень защиты | IP66 |
| Габаритные размеры (мм) | 158×66×23 |
| Вес, нетто (кг) | 0,28 |
| Габаритные размеры упаковки (мм) | 180×82×32 |
| Вес, брутто (кг) | 0,3 |
Документы
Купить ответвитель DS-DC-12-5 PIM -155дБн@2x43дБм в Москве
Ответвитель DS-DC-12-5 есть в «Усилителе сигнала». Обычно его заказывают вместе с последними внутренними антеннами трассы и ответвителями больших номиналов для её начала. Расчёт и монтаж репитера выполняем по Москве и Московской области. Пришлите план на zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить ответвитель DS-DC-12-5 PIM -155дБн@2x43дБм в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
