Коаксиальный фидер 1-1/4 Baltic Signal BSF-50-32 LSZH FR
- Максимальная мощность205 кВт
- Длина кабеля в бухте500 м
- Волновое сопротивление50 ±2 Ом
- Сопротивление внутреннего проводника по постоянному току0,78 Ом/км
- Сопротивление внешнего проводника по постоянному току0,66 Ом/км
- Сопротивление изоляции10000 МОм/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

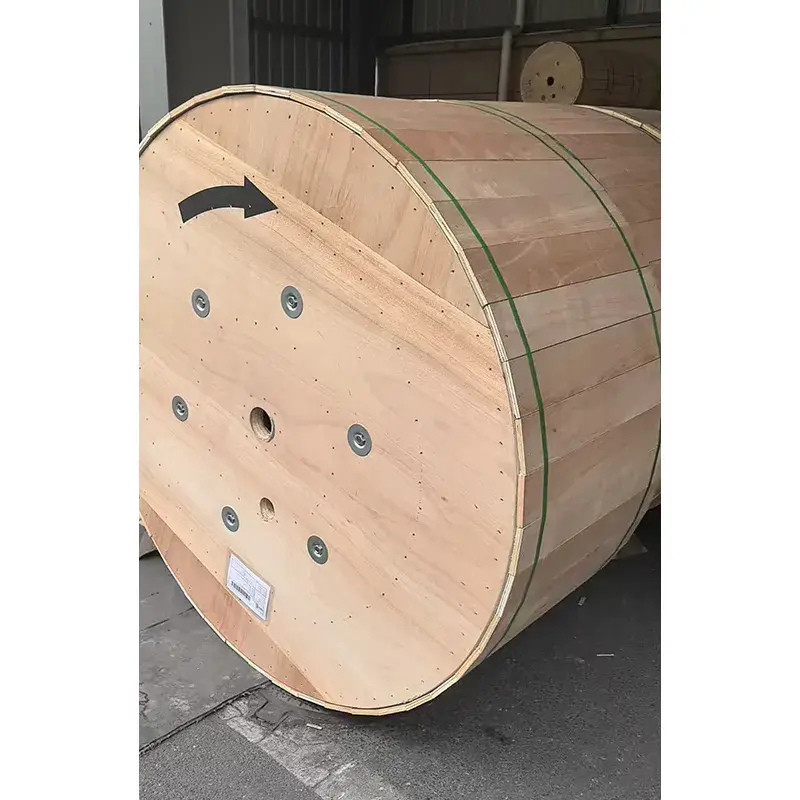

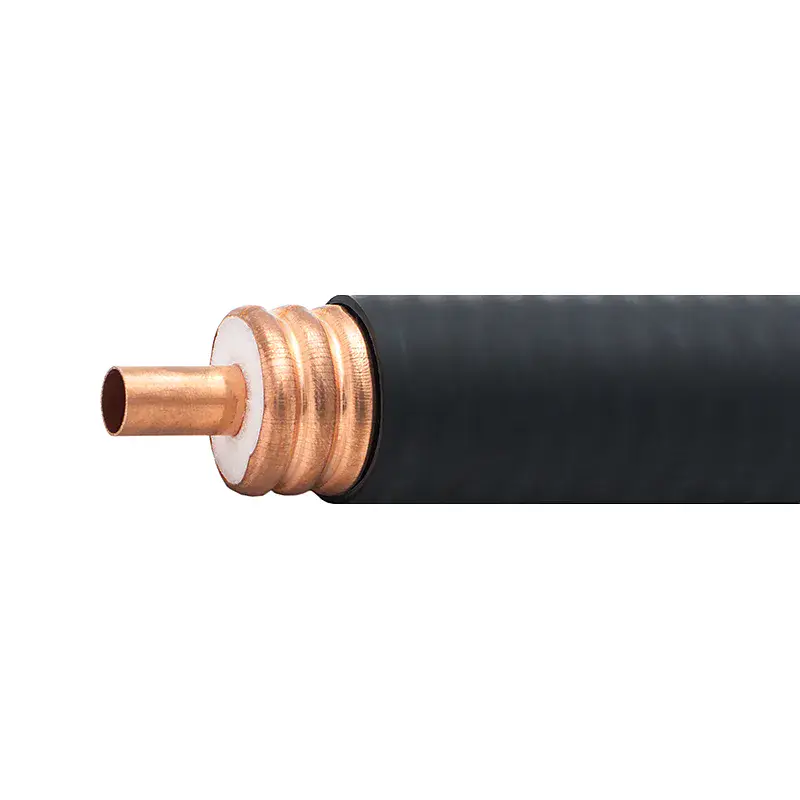

Фидер Baltic Signal BSF-50-32 типоразмера 1-1/4″ — кабель уровня операторских и промышленных систем связи. Диаметр по оболочке — 38,4 мм, центральный проводник — гладкая медная трубка 13,1 мм, экран — гофрированная медная трубка с кольцевым гофром, изоляция из вспененного полиэтилена. Такое сечение даёт очень низкие потери: 2,64 дБ/100 м на 900 МГц и 3,96 дБ/100 м на 1800 МГц — в несколько раз меньше, чем у кабелей серии FB. Эффективность экранирования — не хуже 120 дБ, максимальная мощность — 205 кВт. Оболочка LSZH FR огнестойкая и безгалогенная. Кабель тяжёлый: бухта 500 м весит 400 кг, радиус однократного изгиба — 200 мм.
Коаксиальный фидер типоразмера 1-1/4″ (⌀38,4 мм) для использования в промышленных системах связи.
Характеристики
| Марка кабеля | BSF-50-32 LSZH FR |
|---|---|
| Центральный проводник (материал) | гладкая медная трубка |
| Центральный проводник (диаметр) | 13,1 мм |
| Изоляция (материал) | вспененный полиэтилен |
| Изоляция (диаметр) | 32,7 мм |
| Экран | медная трубка с кольцевой формой гофра |
| Диаметр экрана | 35,8 мм |
| Внешняя оболочка (материал) | LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения) |
| Внешняя оболочка (диаметр) | 38,4 мм |
| Цвет | черный |
| Волновое сопротивление | 50 ±2 Ом |
| Погонная емкость | 76 пФ/м |
| Скорость распространения | 88% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 120 дБ |
| Сопротивление внутреннего проводника по постоянному току | 0,78 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 0,66 Ом/км |
| Сопротивление изоляции | 10000 МОм/км |
| Максимальная мощность | 205 кВт |
| Напряжение пробоя оболочки | 10000В |
| Затухание (на 100 м) | 100 МГц: 0,80 дБ 150 МГц: 0,98 дБ 200 МГц: 1,15 дБ 280 МГц: 1,38 дБ 450 МГц: 1,78 дБ 800 МГц: 2,47 дБ 900 МГц: 2,64 дБ 1000 МГц: 2,80 дБ 1500 МГц: 3,56 дБ 1800 МГц: 3,96 дБ 2000 МГц: 4,23 дБ 2200 МГц: 4,48 дБ 2400 МГц: 4,75 дБ 2500 МГц: 4,84 дБ 3000 МГц: 5,42 дБ |
| Минимальный радиус изгиба (однократный) | 200 мм |
| Минимальный радиус изгиба (многократный) | 380 мм |
| Усилие на разрыв | 2500 Н |
| Стойкость к сдавливанию | 23.5 Н |
| Рабочая температура | от -60°C до +85°C |
| Температура монтажа | от -40°C до +60°C |
| Температура хранения | от -70°C до +85°C |
| Длина кабеля в бухте | 500 м |
| Вес кабеля в бухте | 400 кг |
Документы
Купить коаксиальный фидер 1-1/4 Baltic Signal BSF-50-32 LSZH FR в Москве
Фидер 1-1/4″ «Усилитель сигнала» предлагает под проекты с очень длинными магистралями — вышки, крупные промышленные и складские комплексы, распределённые системы в зданиях Москвы и Подмосковья. Такую трассу мы проектируем и монтируем сами, с правильным креплением и разделкой. Коннекторы и переходы на фидер — в разделе разъёмы и переходники, фидеры меньшего калибра — в каталоге коаксиальный кабель. Параметры проекта — длину магистрали, частоты и мощность — опишите на zakaz@usilitel-signala.ru, рассчитаем бюджет потерь на фидере 1-1/4″.
