Коаксиальный фидер 7/8 Baltic Signal BSF-50-23 LSZH FR
- Максимальная мощность91 кВт
- Длина кабеля в бухте500 м
- Волновое сопротивление50 ±1 Ом
- Сопротивление внутреннего проводника по постоянному току1,19 Ом/км
- Сопротивление внешнего проводника по постоянному току1,40 Ом/км
- Сопротивление изоляции10000 МОм/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

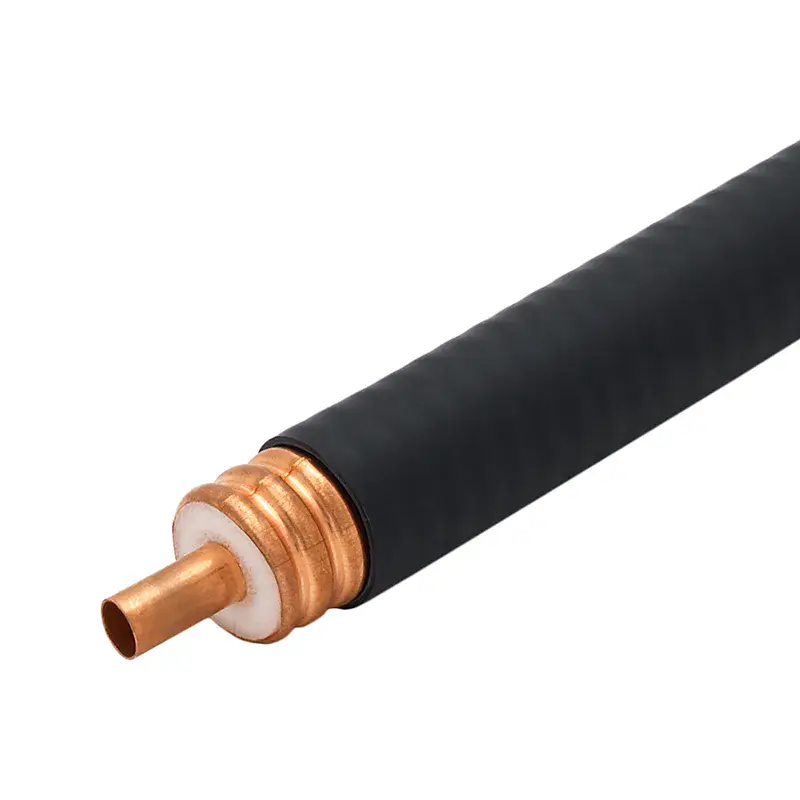

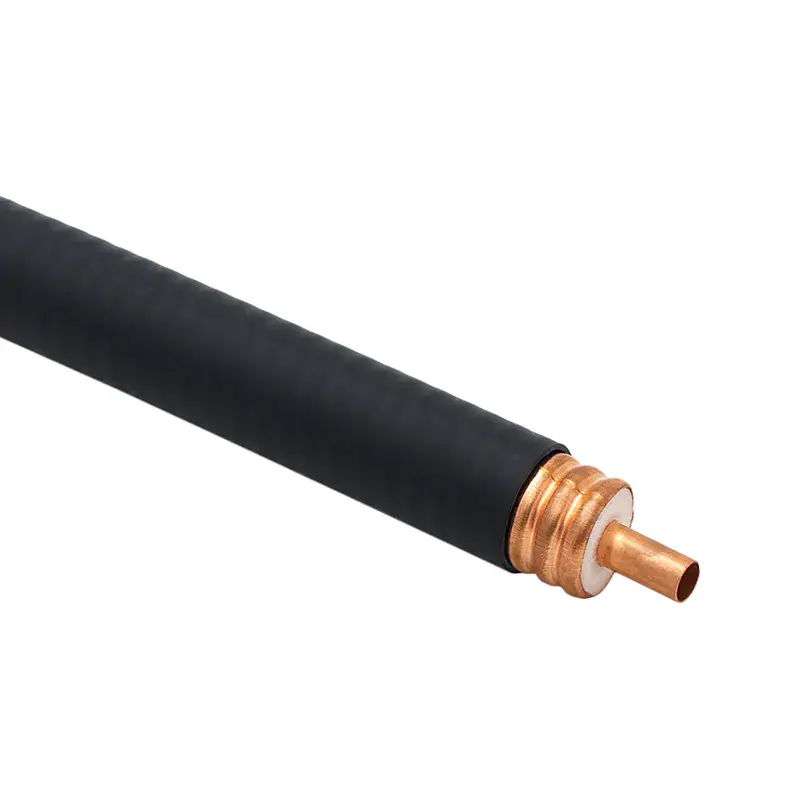

Фидер Baltic Signal BSF-50-23 типоразмера 7/8″ — магистральный кабель для крупных систем связи: центральный проводник — гладкая медная трубка 9,0 мм, изоляция — вспененный полиэтилен, экран — медная трубка с кольцевым гофром, оболочка LSZH FR диаметром 27,7 мм. Потери очень низкие даже на верхних частотах: 3,50 дБ/100 м на 900 МГц, 5,20 дБ/100 м на 1800 МГц, 6,30 дБ/100 м на 2500 МГц. Эффективность экранирования — от 120 дБ, максимальная мощность — 91 кВт. Кабель жёсткий — многократный радиус изгиба 250 мм — и тяжёлый: бухта 500 м весит 185 кг.
Характеристики
| Марка кабеля | BSF-50-23 LSZH FR |
|---|---|
| Центральный проводник (материал) | гладкая медная трубка |
| Центральный проводник (диаметр) | 9,0 мм |
| Изоляция (материал) | вспененный полиэтилен |
| Изоляция (диаметр) | 22,5 мм |
| Экран | медная трубка с кольцевой формой гофра |
| Диаметр экрана | 24,9 мм |
| Внешняя оболочка (материал) | LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения) |
| Внешняя оболочка (диаметр) | 27,7 мм |
| Цвет | черный |
| Волновое сопротивление | 50 ±1 Ом |
| Погонная емкость | 76 пФ/м |
| Скорость распространения | 87% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 120 дБ |
| Сопротивление внутреннего проводника по постоянному току | 1,19 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 1,40 Ом/км |
| Сопротивление изоляции | 10000 МОм/км |
| Максимальная мощность | 91 кВт |
| Напряжение пробоя оболочки | 8000В |
| Затухание (на 100 м) | 100 МГц: 1,09 дБ 150 МГц: 1,35 дБ 200 МГц: 1,55 дБ 280 МГц: 1,89 дБ 450 МГц: 2,41 дБ 800 МГц: 3,29 дБ 900 МГц: 3,50 дБ 1000 МГц: 3,74 дБ 1500 МГц: 4,65 дБ 1800 МГц: 5,20 дБ 2000 МГц: 5,54 дБ 2200 МГц: 5,85 дБ 2400 МГц: 6,15 дБ 2500 МГц: 6,30 дБ 3000 МГц: 6,61 дБ 3300 МГц: 7,00 дБ 3600 МГц: 7,50 дБ 4000 МГц: 8,50 дБ 4500 МГц: 9,10 дБ 4800 МГц: 9,47 дБ 5000 МГц: 9,74 дБ |
| Минимальный радиус изгиба (однократный) | 120 мм |
| Минимальный радиус изгиба (многократный) | 250 мм |
| Усилие на разрыв | 1400 Н |
| Стойкость к сдавливанию | 12 Н |
| Рабочая температура | от -60°C до +85°C |
| Температура монтажа | от -40°C до +60°C |
| Температура хранения | от -70°C до +85°C |
| Длина кабеля в бухте | 500 м |
| Вес кабеля в бухте | 185 кг |
Документы
Купить коаксиальный фидер 7/8 Baltic Signal BSF-50-23 LSZH FR в Москве
Фидер 7/8″ «Усилитель сигнала» закладывает в проекты, где магистраль идёт на десятки метров по высотному зданию или большой территории — в Москве и Московской области. Монтаж такого кабеля требует опыта, и мы выполняем его сами — см. монтаж репитера. Коннекторы 7/8″ и переходы на тонкий кабель — в разделе разъёмы и переходники. Этажность, площадь и расположение аппаратной опишите на zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить коаксиальный фидер 7/8 Baltic Signal BSF-50-23 LSZH FR в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
