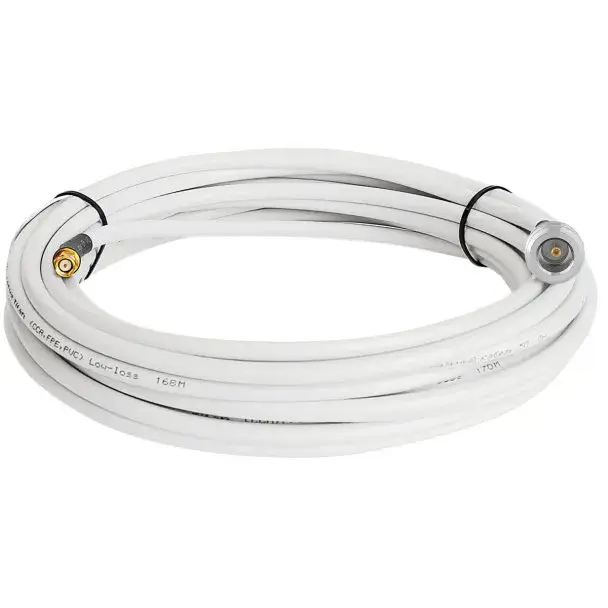

Кабельная сборка 5D/FB (Titan, белый) (N-female - SMA-male)
Артикул: kabelnaya-sborka-5d-fb-titan-belyj-n-female-sma-male
- Диапазон рабочих частот, МГцдо 11 ГГц
- Диапазон рабочих частотдо 18 ГГц
- Частота, МГцЗатухание, дБ/100м / Частота, МГц / Затухание, дБ/100м
- Коэффициент укорочения1,23
- Волновое сопротивление50 ом
- Волновое сопротивление50 ом
- Подбор под частоту оператора
- Консультация по монтажу
- Документация производителя
Описание
Марка кабеля 5D-FB Сопротивление 50±2 Ом Внешний диаметр оболочки 7,5 мм Все характеристики Запросить тестовый образец
Характеристики
| Сопротивление | 50±2 Ом |
|---|---|
| Погонная емкость | 81,69 пФ/м |
| Коэффициент укорочения | 1,23 |
| Диаметр центральной жилы | 1,8 мм |
| Материал центральной жилы | CCA * |
| Диаметр диэлектрика | 5,0 мм |
| Материал диэлектрика | FPE * |
| Внешний диаметр оболочки | 7,5 мм |
| Материал оболочки | PVC * |
| Основной экран | DF * |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 120*0.14 |
| Плотность оплетки | 85% |
| Вес нетто | 58 кг/км |
| Габариты катушки | Ø30 х 25 см |
| Упаковка | бухта 200 м |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| ВЧ разъем | N-111/5D |
| Серия | N |
| Тип центрального контакта | штырь (female) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 40 г. |
| ВЧ разъем | SMA-male/5D |
| Серия | SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот | до 18 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | нитрид титана |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Способ крепления | кабельная вилка |
| Вес | 25 г |
| Частота, МГц | Затухание, дБ/100м / Частота, МГц / Затухание, дБ/100м |
| 150 | 7,4 / 1200 / 23,0 |
| 450 | 13,5 / 1800 / 28,9 |
| 800 | 18,6 / 1900 / 29,8 |
| 900 | 19,7 / 2450 / 34,4 |
Комплектация
- Кабель Titan 5D-FB — 3 м.
- Разъем VEGATEL N-111/5D — 1 шт.
- Разъем VEGATEL SMA-male/5D — 1 шт.
