Кабельная сборка 8D/FB (Titan, черный) (N-male — N-female)
- Диапазон рабочих частот, МГц (разъём N-111)до 11 ГГц
- Диапазон рабочих частот, МГц (разъём N-211)до 11 ГГц
- Коэффициент укорочения1,27
- Волновое сопротивление (разъём N-111)50 ом
- Волновое сопротивление (разъём N-211)50 ом
- Сопротивление50±2 Ом
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
Описание
Десятиметровая сборка VEGATEL на чёрном кабеле Titan 8D-FB с вилкой N-male и розеткой N-female — удлинитель для систем на кабеле среднего сечения. Розетка N-211/8D принимает вилку уже проложенного кабеля, вилка N-111/8D подключается к репитеру, бустеру или антенне. Затухание 8D-FB — 13,6 дБ/100 м на 900 МГц и 25,1 дБ/100 м на 2450 МГц, на всей длине сборки — от полутора до двух с половиной децибел. Экран двойной, оплётка плотностью 90%, коэффициент укорочения 1,27. Кабель эксплуатируется от −40 до +75 °C, монтаж допускается от −25 °C.
Характеристики
| Сопротивление | 50±2 Ом |
|---|---|
| Погонная емкость | 84,7 пФ/м |
| Коэффициент укорочения | 1,27 |
| Диаметр центральной жилы | 2,6 мм |
| Материал центральной жилы | CCA |
| Диаметр диэлектрика | 7,5 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 11,1 мм |
| Материал оболочки | PVC |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 168*0.16 |
| Плотность оплетки | 90% |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| Затухание на 150 МГц | 4,9 дБ/100 м |
| Затухание на 450 МГц | 9,2 дБ/100 м |
| Затухание на 800 МГц | 12,7 дБ/100 м |
| Затухание на 900 МГц | 13,6 дБ/100 м |
| Затухание на 1200 МГц | 16,1 дБ/100 м |
| Затухание на 1800 МГц | 21,0 дБ/100 м |
| Затухание на 1900 МГц | 21,7 дБ/100 м |
| Затухание на 2450 МГц | 25,1 дБ/100 м |
| ВЧ разъем (разъём N-111) | N-111/8D |
| Серия (разъём N-111) | N (male) |
| Тип центрального контакта (разъём N-111) | штырь |
| Марка кабеля (разъём N-111) | 8D-FB |
| Волновое сопротивление (разъём N-111) | 50 ом |
| Диапазон рабочих частот, МГц (разъём N-111) | до 11 ГГц |
| Монтаж оплетки (разъём N-111) | обжим |
| Монтаж центр. контакта (разъём N-111) | пайка |
| Покрытие корпуса (разъём N-111) | никель |
| Покрытие центр. контакта (разъём N-111) | золото |
| Диэлектрик (разъём N-111) | тефлон |
| Конструктивное исполнение (разъём N-111) | прямой |
| Вес (разъём N-111) | 50 гр. |
| ВЧ разъем (разъём N-211) | N-211/8D |
| Серия (разъём N-211) | N |
| Тип центрального контакта (разъём N-211) | штырь (female) |
| Марка кабеля (разъём N-211) | 5D-FB |
| Волновое сопротивление (разъём N-211) | 50 ом |
| Диапазон рабочих частот, МГц (разъём N-211) | до 11 ГГц |
| Монтаж оплетки (разъём N-211) | обжим |
| Монтаж центр. контакта (разъём N-211) | пайка |
| Покрытие корпуса (разъём N-211) | никель |
| Покрытие центр. контакта (разъём N-211) | золото |
| Диэлектрик (разъём N-211) | тефлон |
| Конструктивное исполнение (разъём N-211) | прямой |
| Вес (разъём N-211) | 40 г. |
Комплектация
- Кабель Titan 8D-FB — 10 м.

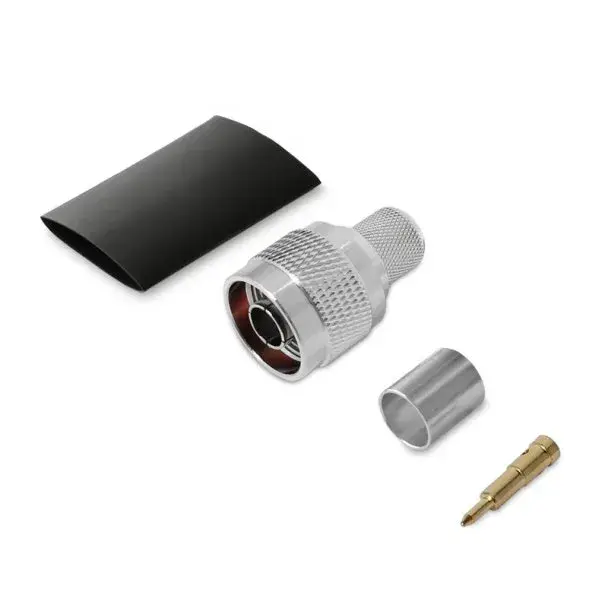

- Разъем VEGATEL N-111/8D — 1 шт.

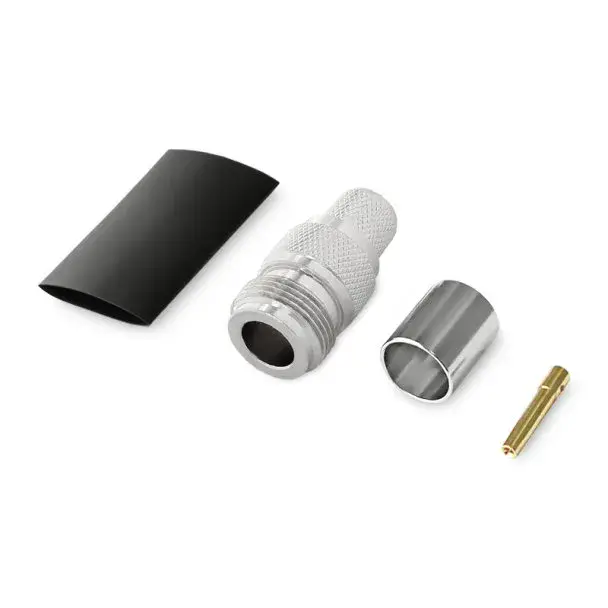

- Разъем VEGATEL N-211/8D
Купить кабельную сборку 8D/FB (Titan, черный) (N-male — N-female) в Москве
Удлинитель VEGATEL N-male — N-female из 8D-FB заказывают в «Усилителе сигнала», когда переносят репитер или удлиняют существующую линию. Наш инженер в Москве или Подмосковье проверит, хватит ли запаса усиления после удлинения. Стыковочные элементы — в разделе разъёмы и переходники, остальной кабель и сборки VEGATEL — рядом. Что и куда переносите, коротко опишите на zakaz@usilitel-signala.ru.
