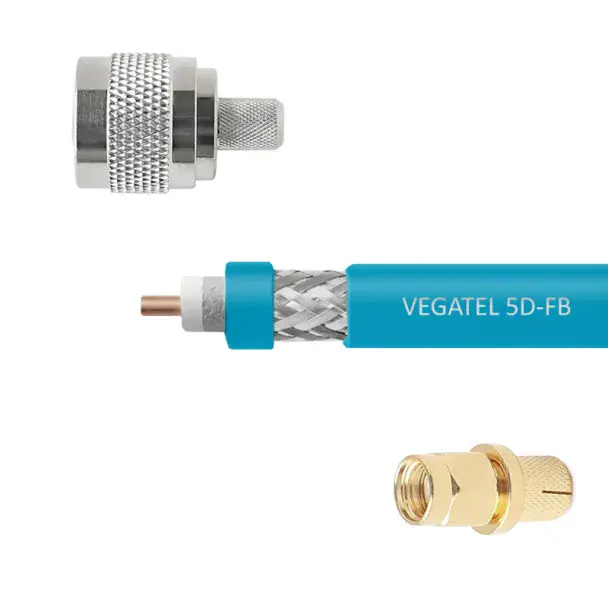

Кабельная сборка VEGATEL 5D-FB Cu (ГОСТ, синий) (SMA-male - N-211)
Артикул: kabelnaya-sborka-vegatel-5d-fb-cu-gost-sinij-sma-male-n-211
- Диапазон рабочих частотдо 18 ГГц
- Диапазон рабочих частотдо 11 ГГц
- Частота, МГцЗатухание, дБ/100м / Частота, МГц / Затухание, дБ/100м
- Коэффициент укорочения1,23
- Волновое сопротивление50 ом
- Волновое сопротивление50 Ом
- Подбор под частоту оператора
- Консультация по монтажу
- Документация производителя
Описание
Марка кабеля 5D-FB Сопротивление 50±2 Ом Внешний диаметр оболочки 7,5 мм Все характеристики Запросить тестовый образец
Характеристики
| Сопротивление | 50±2 Ом |
|---|---|
| Погонная емкость | 81,69 пФ/м |
| Коэффициент укорочения | 1,23 |
| Диаметр центральной жилы | 1,8 мм |
| Материал центральной жилы | BC |
| Диаметр диэлектрика | 5,0 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 7,5 мм |
| Материал оболочки | PVC пониженной пожароопасности с низким дымо-газовыделением |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 120*0.14 |
| Плотность оплетки | 90% |
| Вес бухты | 7,5 кг |
| Габариты бухты | Ø 30 см х 30 см х 13 см |
| Упаковка | бухта 100 м |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -60℃ до +80℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| ВЧ разъем | SMA-male/5D |
| Серия | SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот | до 18 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | нитрид титана |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Способ крепления | кабельная вилка |
| Вес | 25 г |
| ВЧ разъем | N-211/5D (female) |
| Серия | N |
| Тип центрального контакта | розетка (female) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 Ом |
| Диапазон рабочих частот | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 50 г |
| Частота, МГц | Затухание, дБ/100м / Частота, МГц / Затухание, дБ/100м |
| 150 | 7,4 / 1200 / 23,0 |
| 450 | 13,5 / 1800 / 28,9 |
| 800 | 18,6 / 1900 / 29,8 |
| 900 | 19,7 / 2450 / 34,4 |
Комплектация
- Кабель 5D-FB Cu (ГОСТ, синий) — от 1 до 50 м.
- Разъем VEGATEL SMA-male — 1 шт.
- Разъем VEGATEL N-211 — 1 шт.
