Кабель RG-174 50 Ом
- Длина кабеля в бухте100 м
- Волновое сопротивление50 Ом
- Сопротивление внутреннего проводника по постоянному току130 Ом/км
- Сопротивление внешнего проводника по постоянному току55 Ом/км
- Сопротивление изоляции500 МОм/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

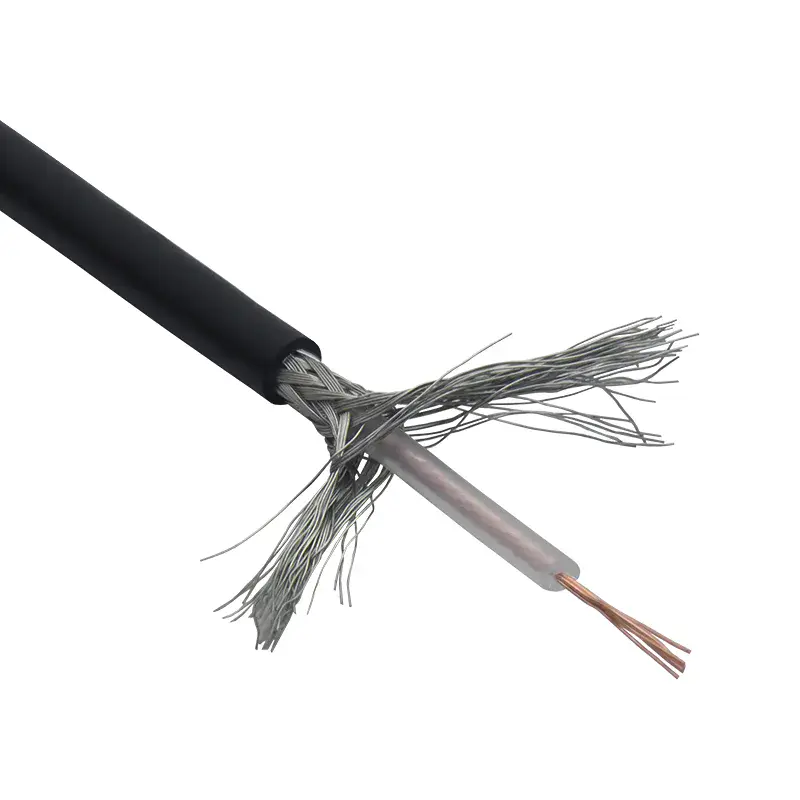

RG-174 — тонкий гибкий коаксиал диаметром 2,8 мм, который Baltic Signal рекомендует для коротких соединений, обычно не длиннее 3 метров. Из него делают пигтейлы и переходные кабели для модемов и роутеров, внутренние перемычки в оборудовании, выводы небольших антенн. Центральный проводник многожильный — 7 × 0,16 мм из меди, изоляция из сшитого полиэтилена, экран — оплётка из луженого омеднённого алюминия. Кабель очень гибкий: однократный радиус изгиба 15 мм. Но и потери высокие — 101,70 дБ/100 м на 900 МГц и 146,70 дБ/100 м на 1800 МГц, поэтому тянуть его от антенны на крыше до репитера нельзя.
Коаксиальный кабель RG-174 имеет внешний диаметр 2,8 мм и применяется для коротких соединений, обычно не превышающих 3 метра.
Характеристики
| Марка кабеля | RG-174 |
|---|---|
| Центральный проводник (материал) | медь |
| Центральный проводник (диаметр) | 0,48 мм |
| Конфигурация проводника | 7 x 0,16 мм |
| Изоляция (материал) | сшитый полиэтилен |
| Изоляция (диаметр) | 1,52 мм |
| Экран | проволочная оплетка из луженого омедненного алюминия |
| Конфигурация оплетки | 64 x 0,1 мм |
| Диаметр экрана | 1,9 мм |
| Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
| Внешняя оболочка (диаметр) | 2,8 мм |
| Цвет | черный |
| Волновое сопротивление | 50 Ом |
| Погонная емкость | 101 пФ/м |
| Скорость распространения | 66% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 40 дБ |
| Сопротивление внутреннего проводника по постоянному току | 130 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 55 Ом/км |
| Сопротивление изоляции | 500 МОм/км |
| Испытательное напряжение изоляции | 1000В |
| Напряжение пробоя оболочки | 1000В |
| Затухание (на 100 м) | 150 МГц: 34,30 дБ 280 МГц: 48,60 дБ 350 МГц: 53,50 дБ 400 МГц: 58,00 дБ 800 МГц: 92,30 дБ 900 МГц: 101,70 дБ 1200 МГц: 119,80 дБ 1500 МГц: 134,00 дБ 1800 МГц: 146,70 дБ 1900 МГц: 150,60 дБ 2000 МГц: 158,30 дБ 2500 МГц: 173,70 дБ 2700 МГц: 185,40 дБ 3000 МГц: 194,30 дБ |
| Минимальный радиус изгиба (однократный) | 15 мм |
| Минимальный радиус изгиба (многократный) | 50 мм |
| Усилие на разрыв | 50 Н |
| Стойкость к сдавливанию | 10 Н |
| Рабочая температура | от -60°C до +70°C |
| Температура монтажа | от -20°C до +50°C |
| Температура хранения | от -60°C до +70°C |
| Длина кабеля в бухте | 100 м |
| Вес | 1,5 кг / 100 м |
Документы
Купить кабель RG-174 50 Ом в Москве

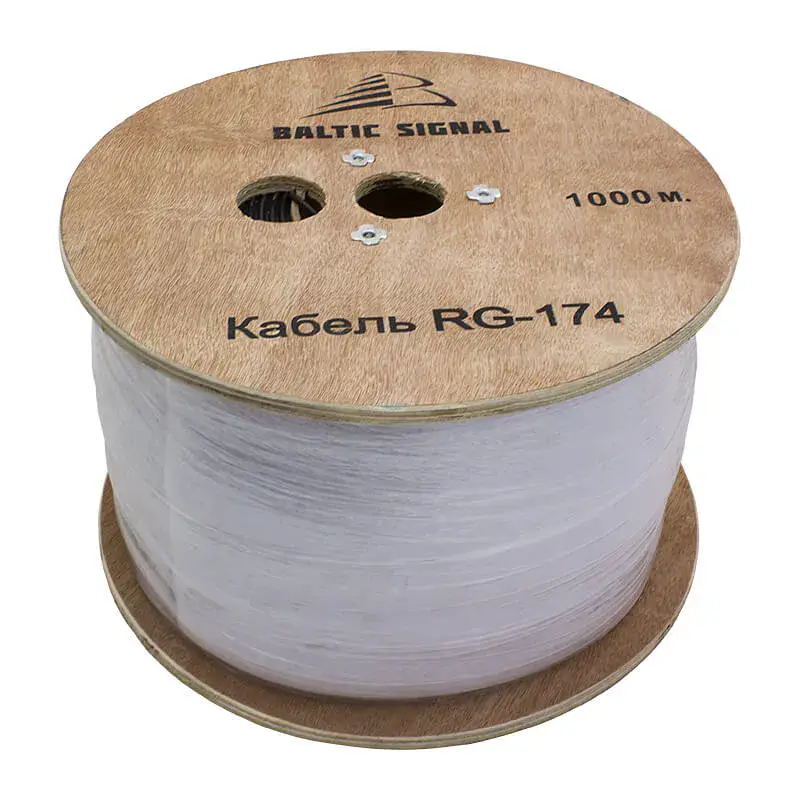

RG-174 берут отрезами для пигтейлов и внутреннего монтажа — в «Усилителе сигнала» его режут из бухты по 100 м. Для линии от антенны к модему или репитеру по Москве и Подмосковью подберём кабель с меньшими потерями и проложим его. Коннекторы под тонкий кабель ищите в разделе разъёмы и переходники, другие марки — в каталоге коаксиальный кабель. Для какой задачи нужен кабель — уточните на zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить кабель RG-174 50 Ом в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
