Кабель коаксиальный RF1.13
- Длина кабеля в бухте1000 м
- Волновое сопротивление50 Ом
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

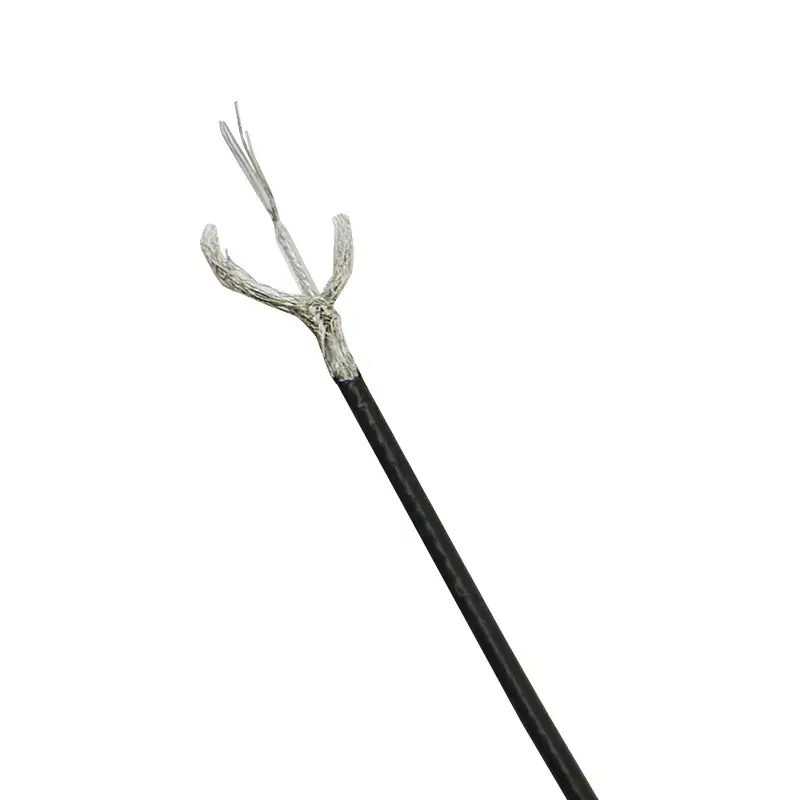

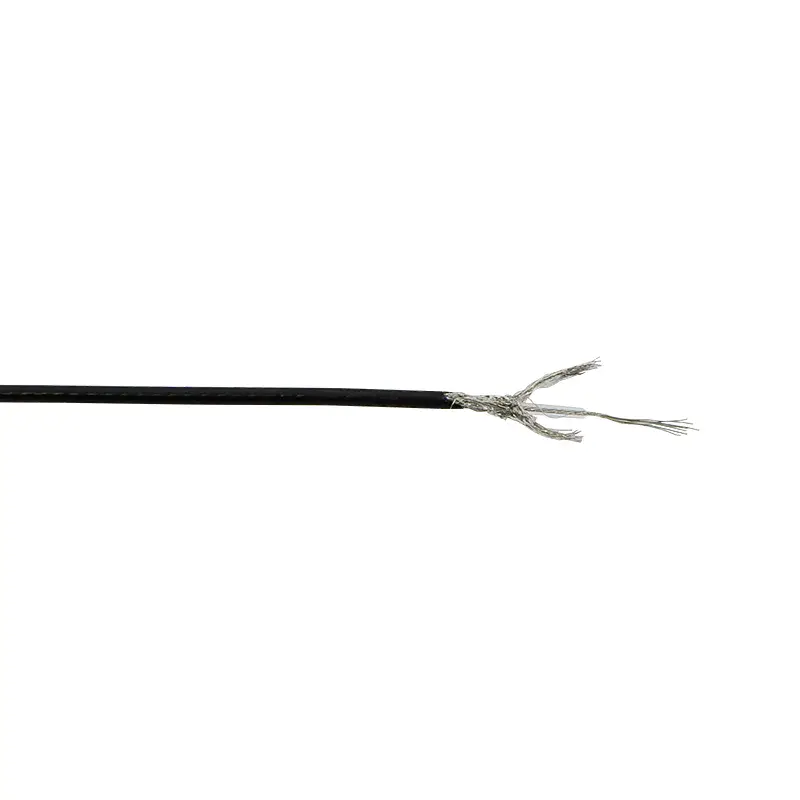

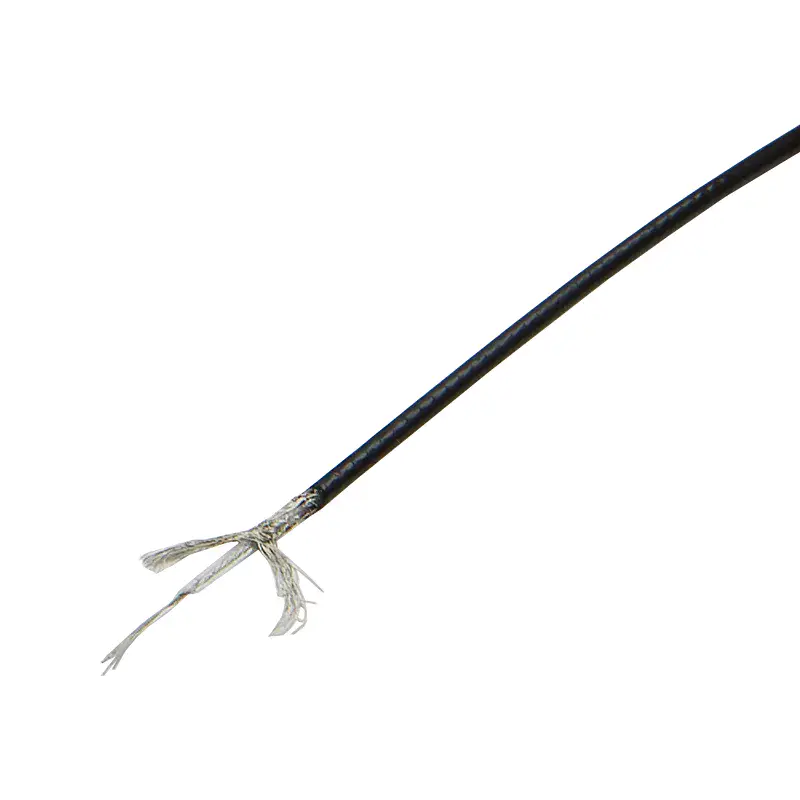

Пигтейл — короткий гибкий переходник от миниатюрного гнезда модема к стандартному разъёму антенного кабеля — делают из субминиатюрного коаксиала вроде Baltic Signal RF1.13. Его диаметр — 1,13 мм, рабочий диапазон — до 6000 МГц. Проводник свит из семи посеребрённых медных проволок, изоляция и оболочка — фторэтиленпропилен, экран — лужёная медная оплётка 64 × 0,05 мм; кабель переносит до +200 °C. Потери огромны по меркам обычного кабеля — 220 дБ при 1000 МГц и 310 дБ при 2000 МГц на сотню метров, — но на отрезке в десяток сантиметров они составляют доли децибела.
RF1.13 — субминиатюрный коаксиальный кабель Baltic Signal диаметром 1,13 мм с рабочим диапазоном частот до 6000 МГц.
Характеристики
| Марка кабеля | RF1.13 |
|---|---|
| Центральный проводник (материал) | посеребренная медь |
| Центральный проводник (диаметр) | 0,24 мм |
| Конфигурация проводника | (7 x 0,08 мм) |
| Изоляция (материал) | фторэтиленпропилен (ФЭП) |
| Изоляция (диаметр) | 0,70 мм |
| Экран | проволочная оплетка из луженой меди |
| Конфигурация оплетки | 64 x 0,05 мм |
| Диаметр экрана | 0,92 мм |
| Внешняя оболочка (материал) | фторэтиленпропилен (ФЭП) |
| Внешняя оболочка (диаметр) | 1,13 мм |
| Цвет | черный |
| Волновое сопротивление | 50 Ом |
| Погонная емкость | 98 пФ/м |
| Скорость распространения | 70% |
| Максимальное рабочее напряжение | 1000В |
| Затухание (на 100 м) | 1000 МГц: 220 дБ 2000 МГц: 310 дБ 3000 МГц: 380 дБ 4000 МГц: 440 дБ 5000 МГц: 490 дБ 6000 МГц: 540 дБ |
| Минимальный радиус изгиба (однократный) | 5 мм |
| Минимальный радиус изгиба (многократный) | 10 мм |
| Рабочая температура | от -60°C до +200°C |
| Температура монтажа | от -20°C до +50°C |
| Температура хранения | от -60°C до +200°C |
| Длина кабеля в бухте | 1000 м |
| Вес кабеля в бухте | 3,0 кг |
Документы
Купить кабель коаксиальный RF1.13 в Москве

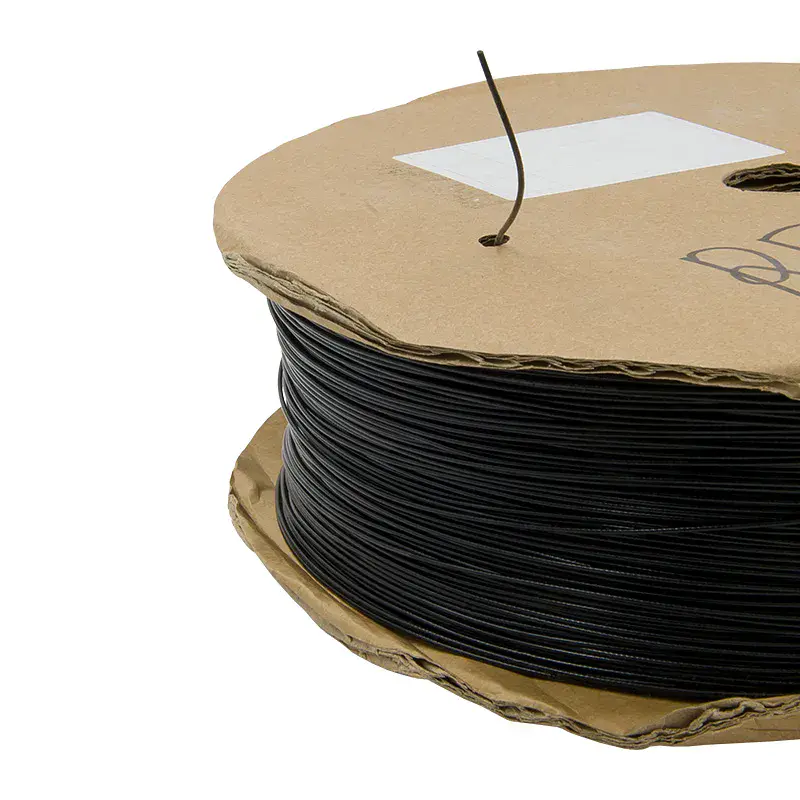

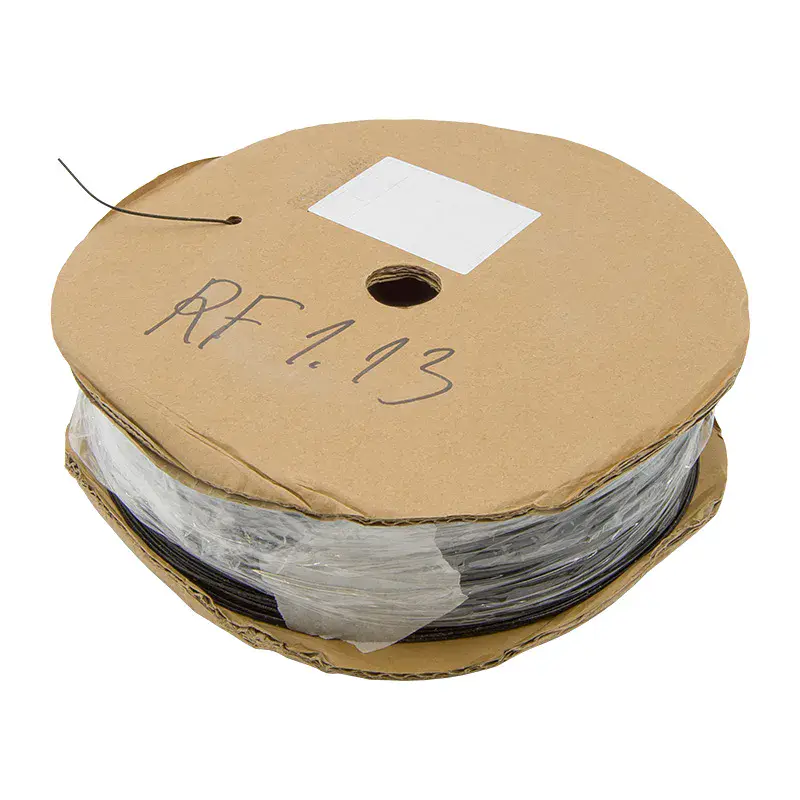

RF1.13 в «Усилителе сигнала» режут с тысячеметровой бухты — ровно столько, сколько нужно на пигтейлы. Если задача шире — подключить модем к наружной антенне, — по Москве и Подмосковью подберём и адаптер, и антенну. Миниатюрные коннекторы — в каталоге разъёмов, кабели толще — в разделе коаксиальный кабель. Какой пигтейл нужен, напишите на zakaz@usilitel-signala.ru.
