Комплект антенн DP-800/2700kit-C2
- Панельные
- Внешние
- Коэффициент усиления (дБ)до 18
- Рабочий диапазон частот (МГц)800-960…1710-2700
- Волновое сопротивление, Ом50
- Подбор под частоту оператора
- Консультация по монтажу
- Документация производителя
Описание

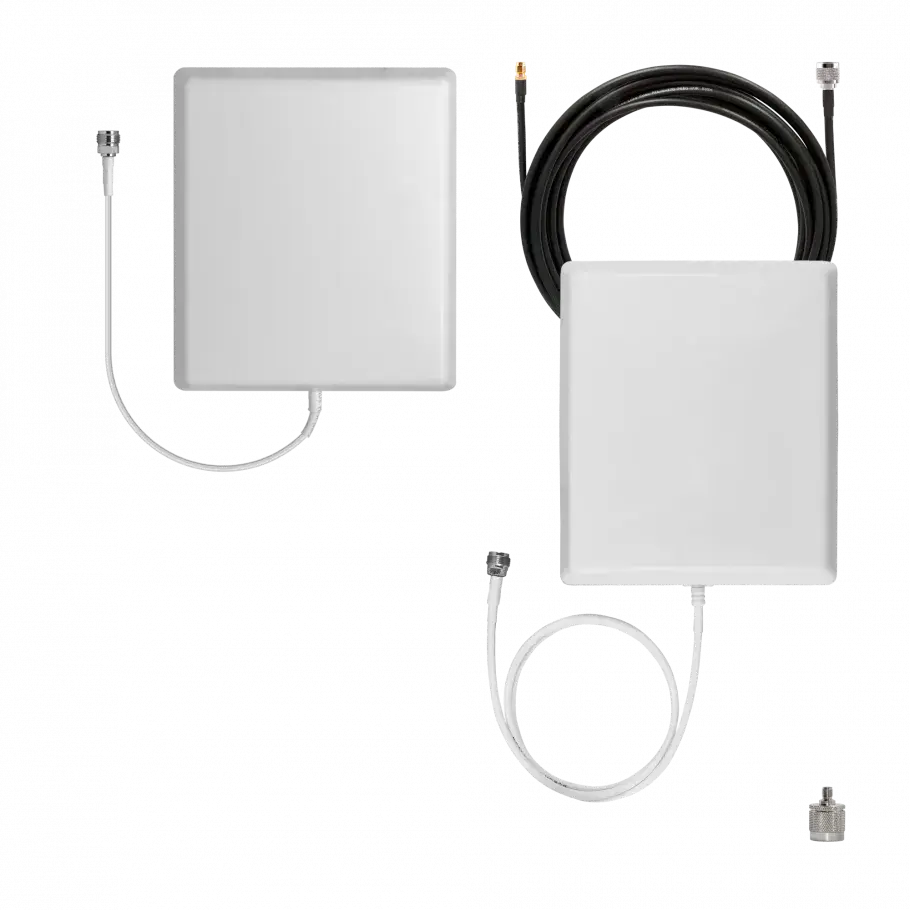

Комплект, состоящий из внешней панельной и внутренней панельной антенны
Комплект антенн предназначен для быстрой организации системы усиления связи. Представляет собой спроектированную антенно-фидерную сеть, предназначенную для организации системы усиления с одной внешней и одной внутренней антеннами. Подходит для работы с любым усилителем сотовой связи (репитером). Если усилитель поддерживает несколько внутренних антенн, вы можете дополнительно расширить систему с помощью приобретения дополнительных элементов: внутренней антенны, делителя мощности, дополнительной кабельной сборки Антенны, входящие в состав комплекта, являются пассивными и обладают суммарным коэффициентом усиления до 18 дБ, что позволяет скомпенсировать затухание мощности в кабеле.
Наиболее эффективно использование в частотном диапазоне от 800 до 2700 МГц, в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE1800, 4G LTE2100, 4G LTE2600 Главная особенность комплекта - кабельная сборка (10 метров) с предусмотренным SMA-разъемом. Благодаря SMA разъему диаметр необходимого отверстия для прокладывания кабеля намного меньше, чем при использовании разъема N-типа. Также, для организации соединения внешней антенны с усилителем сигнала предусмотрен переходник, который позволит организовать систему без необходимости подбора дополнительных элементов Состав комплекта: Внешняя панельная антенна DP-800/2700-7/9m OD, кабель 0.3 метра, разъем N-розетка - 1 шт Кабельная сборка 5D-FB, кабель 10 метров, разъемы SMA-вилка - N-вилка Внутренняя панельная антенна DP-800/2700-7/9m ID, кабель 1 метр, разъем N-вилка - 1 шт Переходник SMA(розетка) - N(вилка) - 1 шт Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем.
Усилители сигнала сотовой усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой. Репитеры сотовой связи это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь.
Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи. Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 2 года.
Характеристики
| Место установки: Внешняя | внутренняя |
|---|---|
| Рабочий диапазон частот (МГц) | 800-960…1710-2700 |
| Тип антенны: Направленная | направленная |
| Коэффициент усиления (дБ) | до 18 |
| Диаграмма направленности (H°/V°): 75/65…70/60 | 75/65…70/60 |
| Отношение вперед/назад (дБ), не менее | 18 |
| КСВн, не более | 1.5 |
| Волновое сопротивление, Ом | 50 |
| Поляризация: Вертикальная | вертикальная |
| Вес, нетто (кг) | 2,8 |
| Вес, брутто (кг) | 3,2 |
Комплектация
- Антенна DP-800/2700-7/9 OD (Внешняя, Панельная)

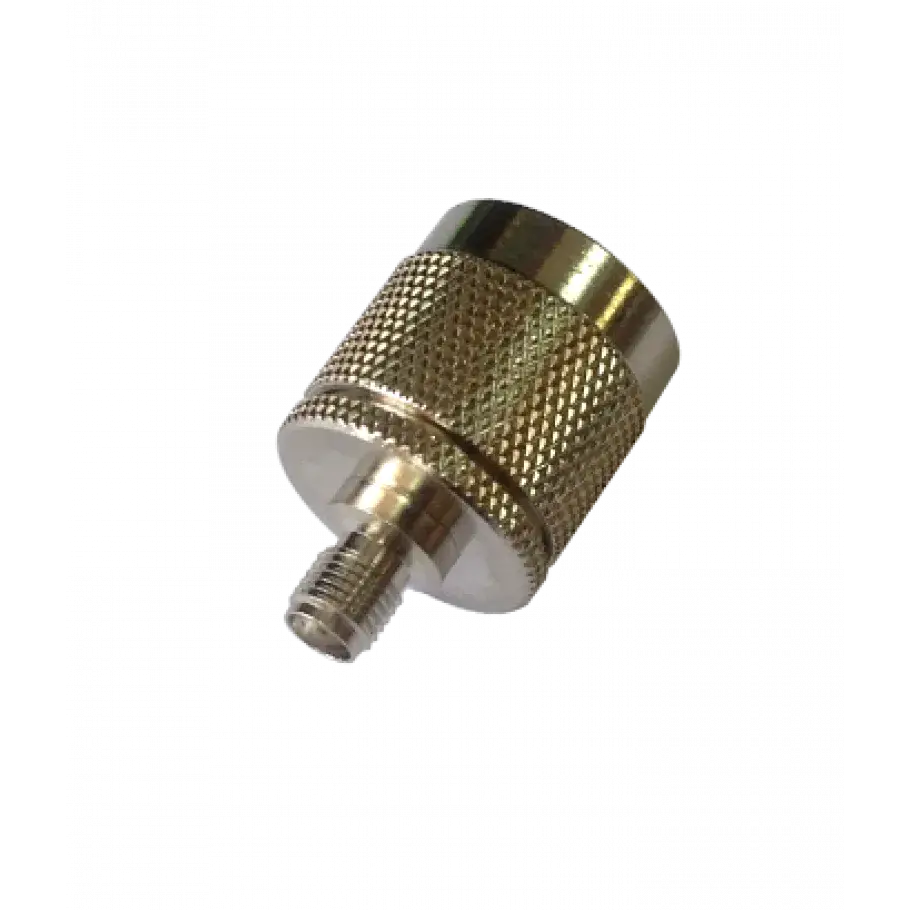

- Переходник SN-321

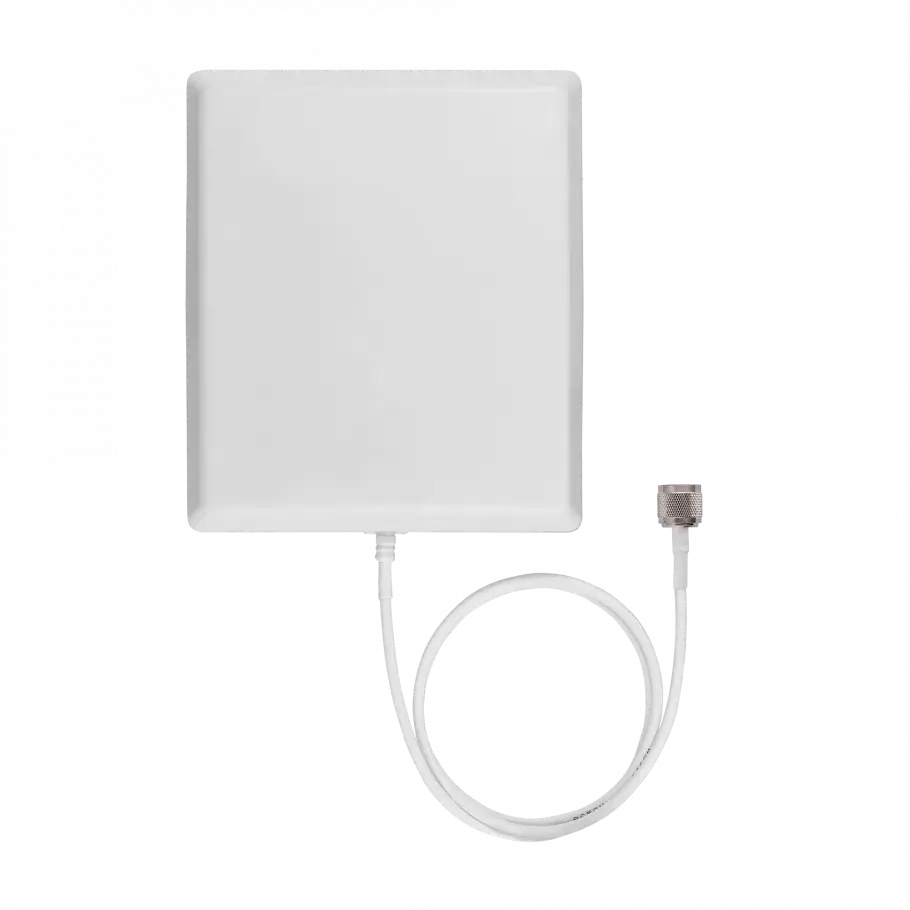

- Антенна DP-800/2700-7/9m ID (Внутренняя, Панельная)

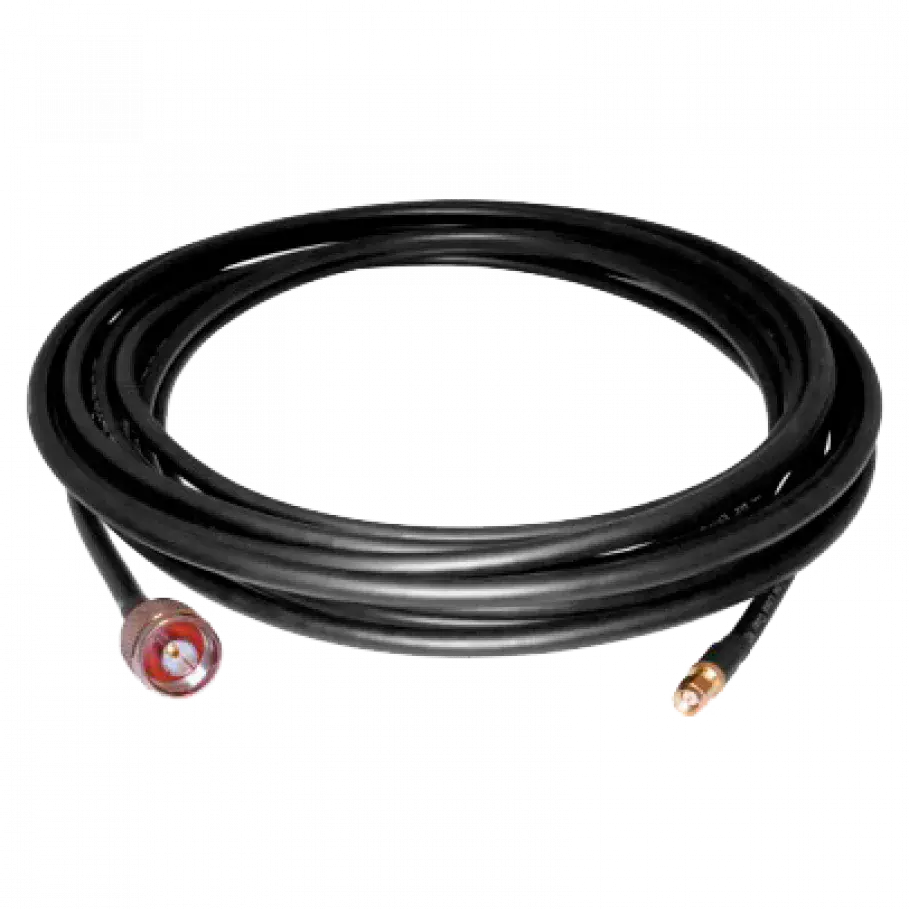

- Кабельная сборка S 5D-FB 10М SMAM-NM
Документы и видео
Купить комплект антенн DP-800/2700kit-C2 в Москве
Комплект антенн DP-800/2700kit-C2: цена 5 738 ₽, в наличии. Заказать можно через форму на сайте.
Вопросы о модели
Как купить комплект антенн DP-800/2700kit-C2 в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Подбираем оборудование для объектов в Москве и в городах Подмосковья.
