Комплект антенн DL-700/2700kit-C2

Описание

DL-700/2700kit-C2 — готовая антенно-фидерная часть системы усиления от ДалСВЯЗЬ: одна внешняя и одна внутренняя антенна, которые подходят к любому репитеру. Снаружи ставится логопериодическая DL-700/2700-8 с уже распаянным кабелем 10 м и разъёмом SMA-вилка, внутри — панель DP-800/2700-7/9m ID с кабелем и разъёмом N-вилка; переходник SN-321 в комплекте. Обе антенны направленные и работают в полосе 800–960 и 1710–2700 МГц, их суммарное усиление — до 17 дБ. Если репитер поддерживает несколько внутренних антенн, систему можно расширить делителем, кабельной сборкой и дополнительной антенной. Общий вес набора — 2,5 кг.

Комплект, состоящий из внешней логопериодической и внутренней панельной антенны

Комплект антенн предназначен для быстрой организации системы усиления связи. Представляет собой спроектированную антенно-фидерную сеть, предназначенную для организации системы усиления с одной внешней и одной внутренней антеннами. Подходит для работы с любым усилителем сотовой связи (репитером). Если усилитель поддерживает несколько внутренних антенн, вы можете дополнительно расширить систему с помощью приобретения дополнительных элементов: внутренней антенны, делителя мощности, дополнительной кабельной сборки Антенны, входящие в состав комплекта, являются пассивными и обладают суммарным коэффициентом усиления до 17 дБ, что позволяет скомпенсировать затухание мощности в кабеле.

Наиболее эффективно использование в частотном диапазоне от 800 до 2700 МГц, в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE1800, 4G LTE2100, 4G LTE2600 Главная особенность комплекта — конструкция внешней антенны с встроенным кабелем (10 метров) и SMA разъемом. Благодаря SMA разъему диаметр необходимого отверстия для прокладывания кабеля намного меньше, чем при использовании разъема N-типа. Также, для организации соединения внешней антенны с усилителем сигнала предусмотрен переходник, который позволит организовать систему без необходимости подбора дополнительных элементов Состав комплекта: Внешняя логопериодическая антенна DL-700/2700-8, кабель 10 метров, разъем SMA-вилка — 1 шт Внутренняя панельная антенна DP-800/2700-7/9m ID, кабель 1 метр, разъем N-вилка — 1 шт Переходник SMA(розетка) — N(вилка) — 1 шт Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем.

Усилитель сигнала сотового усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой. Сотовые репитеры это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь. Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи.

Характеристики

Комплектация

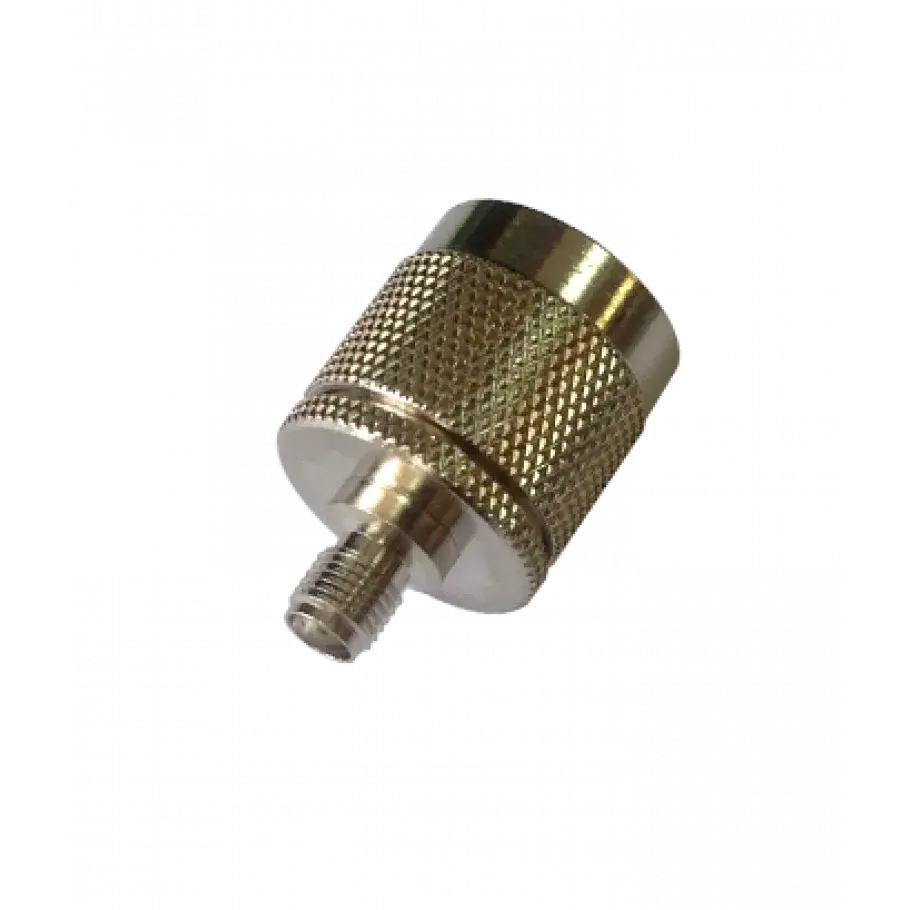

• Переходник SN-321

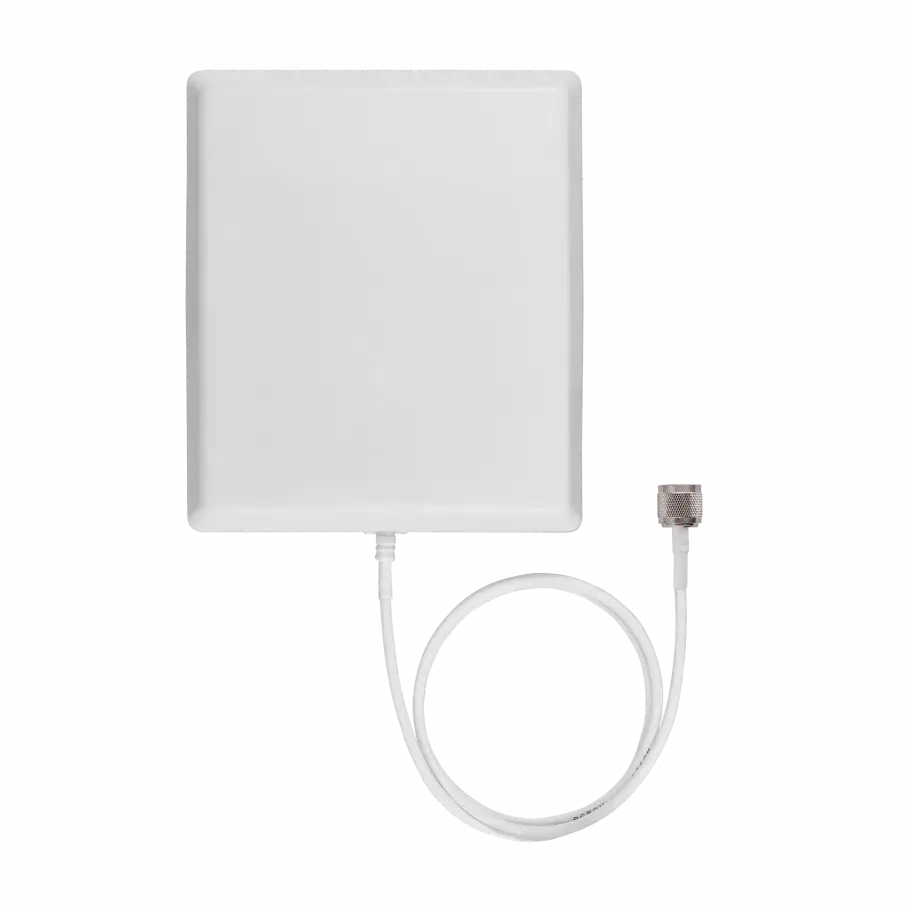

• Антенна DP-800/2700-7/9m ID (Внутренняя, Панельная)

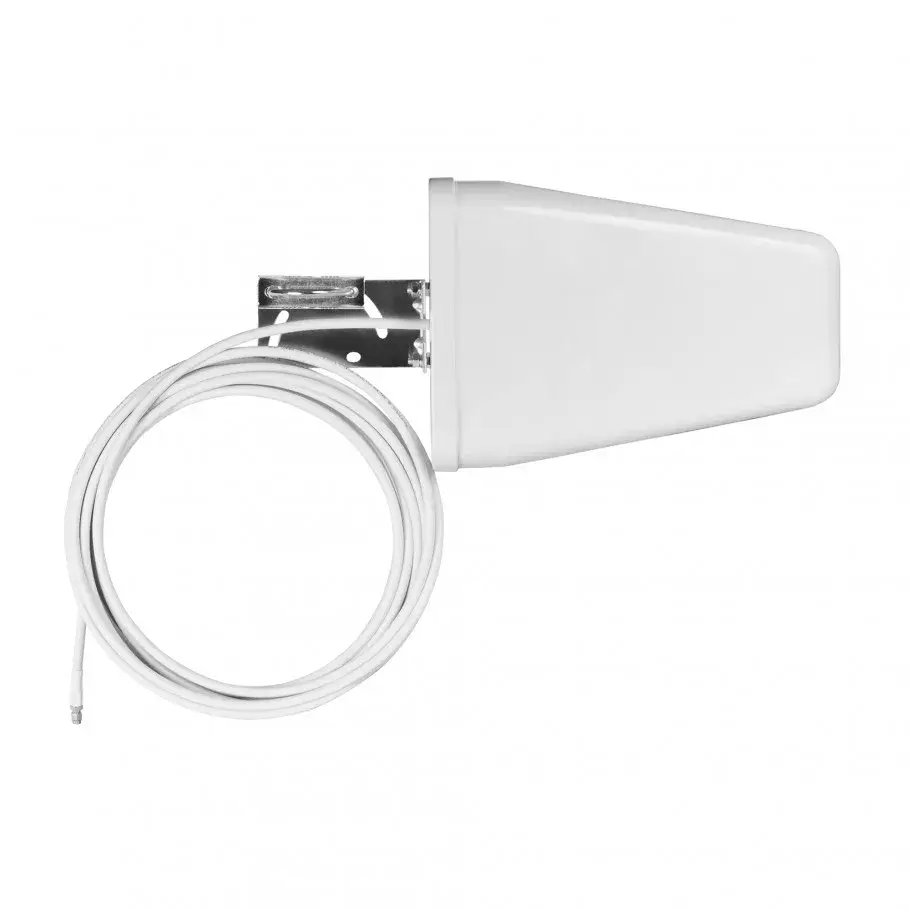

• Антенна DL-700/2700-8 с кабелем 10м, SMA-вилка
