Антенна DP-800/2700-7/9m ID (Внутренняя, Панельная)

Описание

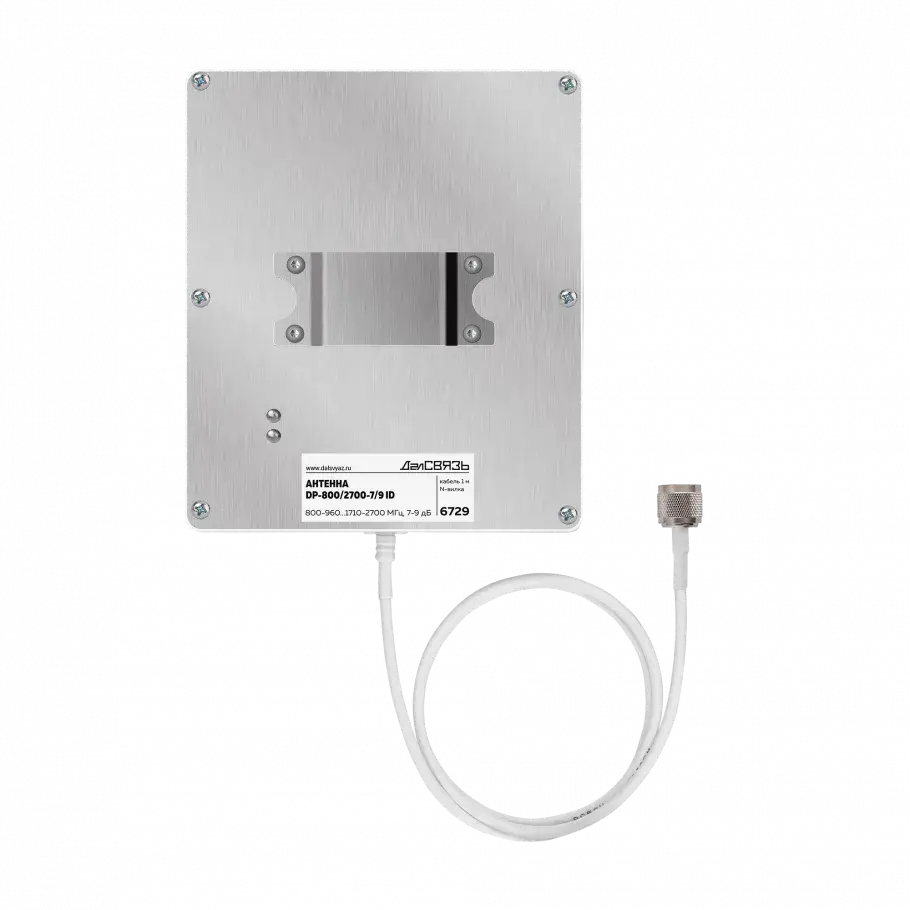

DP-800/2700-7/9m ID отличается от базовой внутренней панели ДалСВЯЗЬ кабелем длиной 1 м с разъёмом N-вилка: антенну можно повесить на стену рядом с репитером и подключить к его гнезду напрямую, без отдельной кабельной сборки. Именно эта модель работает внутренней антенной в готовых наборах ДалСВЯЗЬ с индексом kit-C2. Полоса — 800–960 и 1710–2700 МГц (GSM900/1800, UMTS900/2100, LTE1800/2100/2600, Wi-Fi), усиление — 7–9 дБ, луч 70–75° по горизонтали и отношение вперёд/назад не менее 18 дБ. Корпус 207 × 177 × 45 мм весит 0,4 кг и работает от −40 до +60 °C.

Внутренняя панельная антенна, усиление 7-9 дБ, кабель 1 м, N-вилка

Широкополосная внутренняя панельная направленная антенна DP-800/2700-7/9m ID универсальна для монтажа с практически любыми усилителями сотовой связи благодаря ее широкому диапазону частот 800-960…1710-2700 МГц. Антенна обладает коэффициентом усиления до 7-9 дБ и предназначена для работы в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE1800, 4G LTE2100, 4G LTE2600, Wi-Fi Небольшие габариты антенны, позволяют установить ее на стене внутри помещения с помощью крепления на настенный кронштейн.

Высокочастотный разъем антенны N-типа (вилка) 50 Ом дает возможность подключить внутреннюю антенну напрямую к усилителю мощности сигнала (репитеру) или к делителю мощности, минуя необходимость соединения антенны с кабельной сборкой или переходником, которые вносят дополнительные затухания в систему усиления сотовой связи Комплектация: Антенна DP-800/2700-7/9m ID – 1 шт Комплект крепежа – 1 шт Паспорт изделия – 1 шт Зона покрытия (радиус связи в секторе) антенны зависит от мощности сигнала, приходящего от усилителя (репитера), места установки антенны, возможных препятствий на пути распространения сигнала, потерь в кабеле и ряда других факторов Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем.

Усилитель сигнала сотового усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой. Сотовые репитеры это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь. Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи.

Характеристики

Комплектация

• OLD Комплект усиления связи DS-900/2100-17C2
• OLD Комплект усиления связи DS-900/1800-17C2
• OLD Комплект усиления связи DS-1800/2100-17C2
• OLD Комплект усиления связи DS-2100-15C2
• OLD Комплект усиления связи DS-1800-10С2
• OLD Комплект усиления связи DS-900-10C2
• OLD Комплект усиления связи DS-900-20C2
• OLD Комплект усиления связи DS-1800/2100-17C3
• OLD Комплект усиления связи DS-900/2100-17C3
• OLD Комплект усиления связи DS-900/1800-17C3
• OLD Комплект усиления связи DS-2100/2600-17C2
• OLD Комплект усиления связи DS-2100/2600-17C3

Документы

• Инструкция (PDF)
