Антенна DP-800/2700-7/9 ID (Внутренняя, Панельная)
- Направленные
- Панельные
- Максимальная входная мощность, Вт50
- Коэффициент усиления (дБ)7...9
- Рабочий диапазон частот (МГц)806-960...1710-2700
- Диапазон рабочих температур (°С)-40...+60
- Длина кабеля антенны (м)0.3
- Волновое сопротивление, Ом50
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Панель DP-800/2700-7/9 ID — та самая внутренняя антенна, которую ДалСВЯЗЬ кладёт в свои готовые комплекты усиления серии DS-LT. Отдельно её покупают, чтобы добавить в систему ещё одну зону или заменить повреждённую. Антенна вешается на стену на кронштейне и «светит» вперёд: ширина луча — около 70–75°, сзади сигнал ослаблен не меньше чем на 18 дБ, так что её удобно ставить в торце коридора или зала. Нижняя полоса начинается с 806 МГц и идёт до 960 МГц, верхняя — 1710–2700 МГц; усиление — 7–9 дБ. Подключение — через гнездо N на коротком хвосте 0,3 м, предельная мощность — 50 Вт, корпус 207 × 177 × 45 мм весит 0,29 кг.
Внутренняя панельная антенна, усиление 7-9 дБ, кабель 0.3 м, N-розетка
Широкополосная внутренняя панельная направленная антенна DP-800/2700-7/9 ID универсальна для монтажа с любыми усилителями сотовой связи благодаря ее широкому диапазону частот 800-960…1710-2700 МГц. Антенна обладает коэффициентом усиления до 7-9 дБ и предназначена для работы в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE1800, 4G LTE2100, 4G LTE2600, Wi-Fi Небольшие габариты антенны позволяют установить ее на стене внутри помещения с помощью крепления на настенный кронштейн, входящий в комплект.

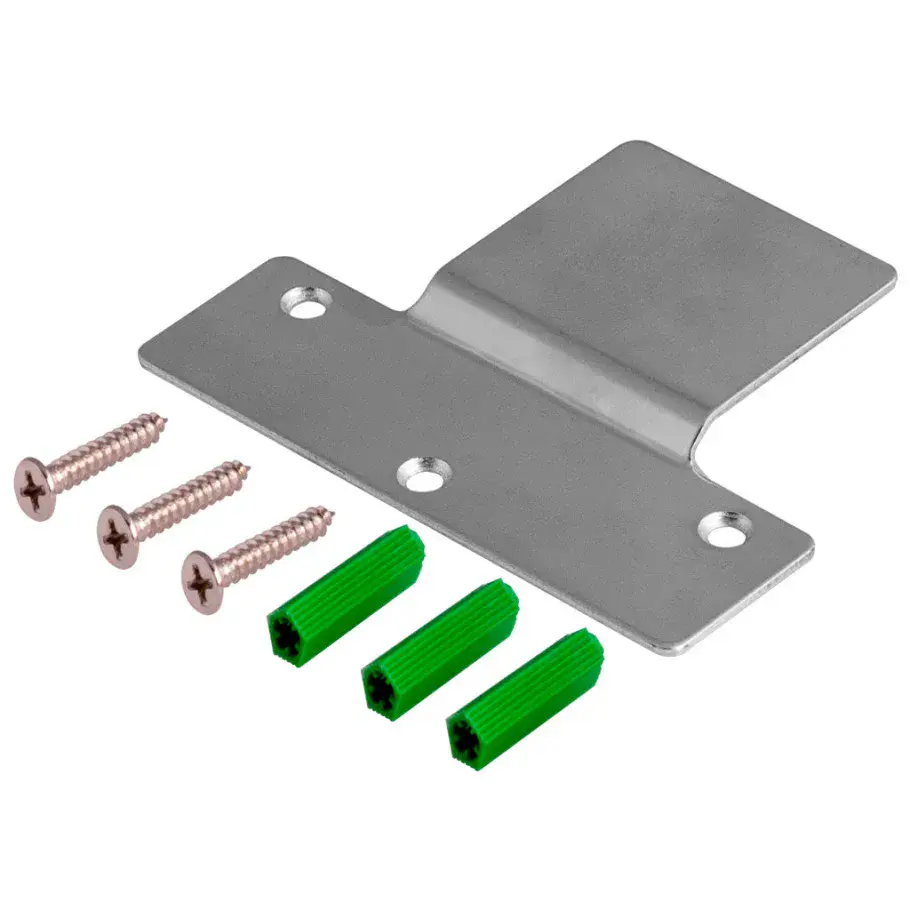

Высокочастотный разъем антенны N-типа (розетка) имеет стандартизированное для систем усиления мобильной связи волновое сопротивление 50 Ом, обеспечивающее согласование со всей системой усиления Комплектация: Антенна DP-800/2700-7/9 ID – 1 шт Комплект крепежа – 1 шт Паспорт изделия – 1 шт Зона покрытия (радиус связи в секторе) антенны зависит от мощности сигнала, приходящего от усилителя (репитера), места установки антенны, возможных препятствий на пути распространения сигнала, потерь в кабеле и ряда других факторов Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем.
Усилитель сотового сигнала усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой. Репитеры усилитель это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь. Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи.
Характеристики
| Место установки | Внутренняя |
|---|---|
| Рабочий диапазон частот (МГц) | 806-960...1710-2700 |
| Тип антенны | Направленная |
| Коэффициент усиления (дБ) | 7...9 |

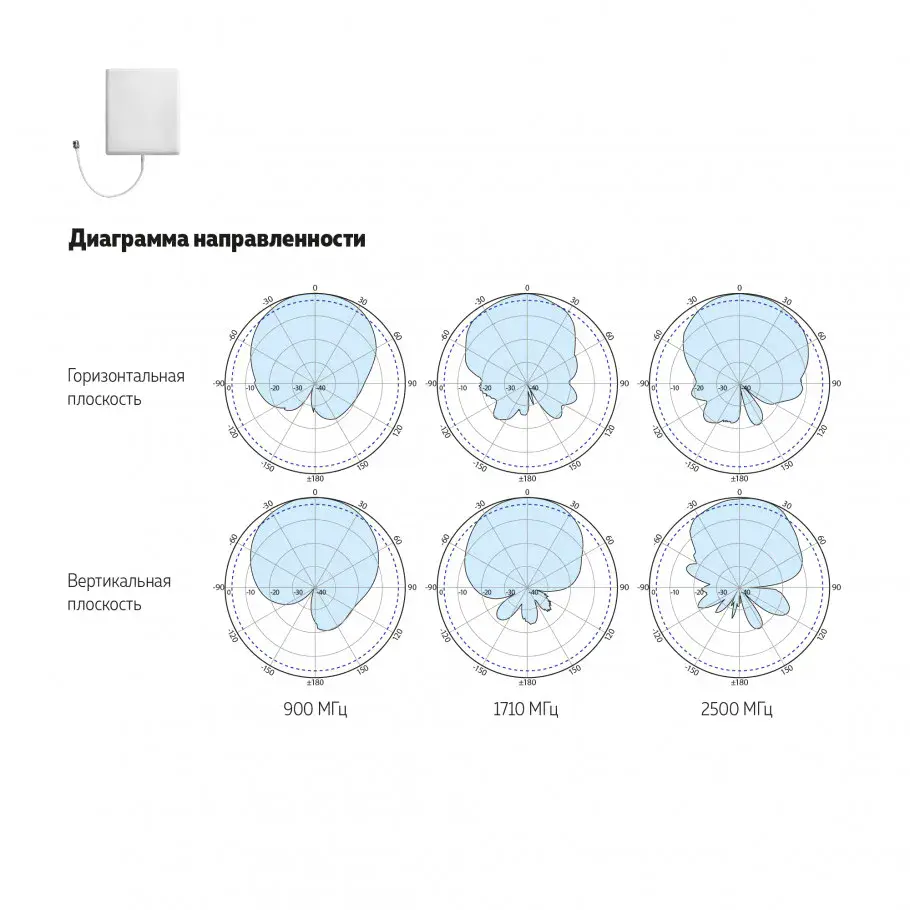

| Диаграмма направленности (H°/V°) | 75/65...70/60 |
| Отношение вперед/назад (дБ), не менее | 18 |
| КСВн, не более | 1.5 |
| Волновое сопротивление, Ом | 50 |
| Поляризация | вертикальная |
| Проводимость по постоянному току | разомкнутая |
| Максимальная входная мощность, Вт | 50 |
| Длина кабеля антенны (м) | 0.3 |

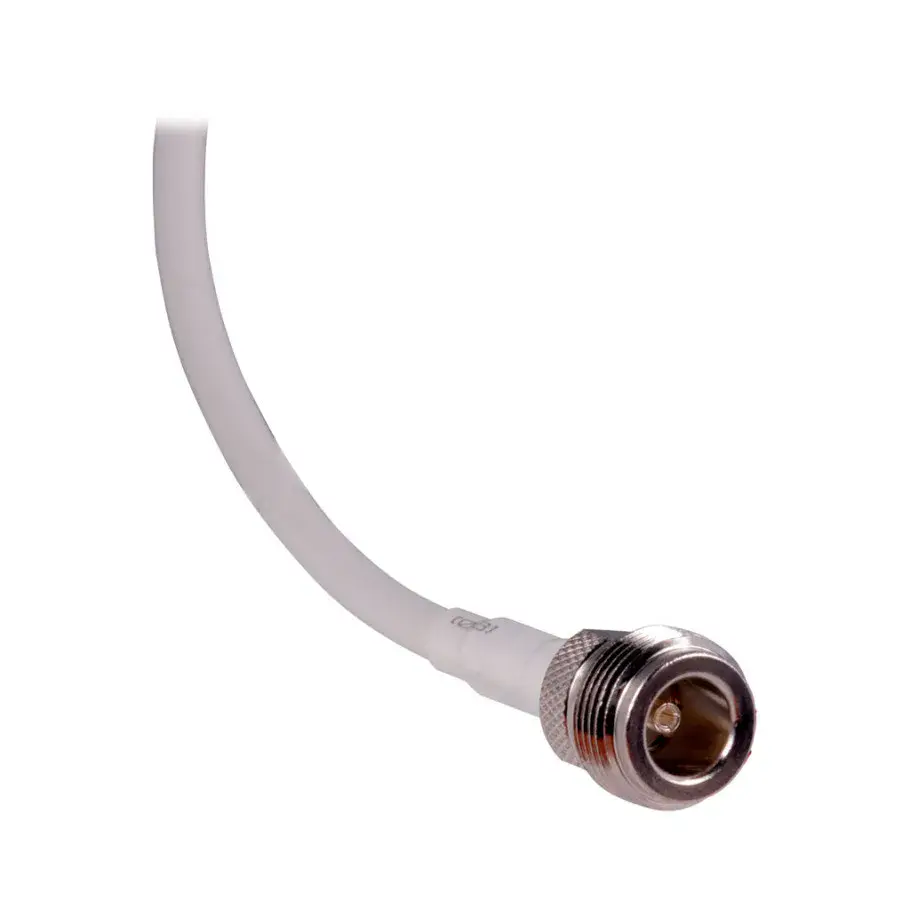

| Тип разъема | N-тип, розетка |
| Диапазон рабочих температур (°С) | -40...+60 |
| Влажность, % | 5 ~ 95 |
| Материал корпуса | АБС, алюминий |
| Тип крепления | кронштейн, на стену |
| Габаритные размеры (мм) без крепления / с креплением | 207×177×45 / 207×177×50 |
| Вес, нетто (кг) | 0.29 |
| Габаритные размеры упаковки (мм) | 250×200×50 |
| Вес, брутто (кг) | 0.38 |
Комплектация
- OLD Комплект усиления связи DS-900/1800-23C2
- OLD Комплект усиления связи DS-900/1800-23C3
- Комплект усиления связи DS-900/2100-23C2
- Комплект усиления связи DS-900/2100-23C3
- OLD Комплект усиления связи DS-1800/2100-23C2
- OLD Комплект усиления связи DS-1800/2100-23C3
- OLD Комплект усиления связи DS-900/1800/2100-23C2
- OLD Комплект усиления связи DS-1800/2100/2600-23C2
- OLD Комплект усиления связи DS-900-25C2
- OLD Комплект Антенна DP-700/2700-7/9 ID N-розетка — Переходник N-311 (вилка-вилка)
- Комплект усиления связи DS-LT-900/1800-23C2
- Комплект усиления связи DS-LT-900/2100-23C2
- Комплект усиления связи DS-LT-1800/2100-23C2
- Комплект усиления связи DS-LT-2100/2600-23C2
Документы
Купить антенну DP-800/2700-7/9 ID (Внутренняя, Панельная) в Москве
Чтобы подключить к одному репитеру вторую или третью такую панель, нужны делители и ответвители и кабель с разъёмами N из раздела кабельные сборки — всё это есть в «Усилителе сигнала». Наши монтажники расширят систему на объекте в Москве или Московской области. Сообщите на zakaz@usilitel-signala.ru модель своего репитера и сколько антенн он поддерживает.
