Антенна DO-700/2700-4 Потолочная

Описание

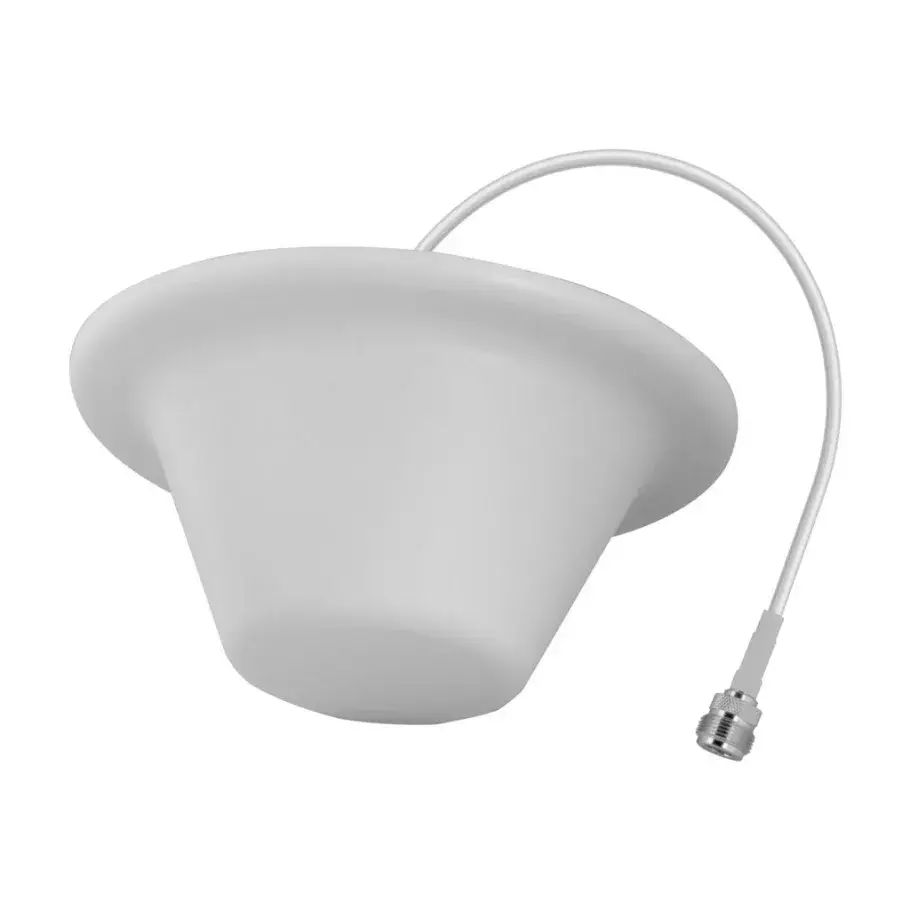

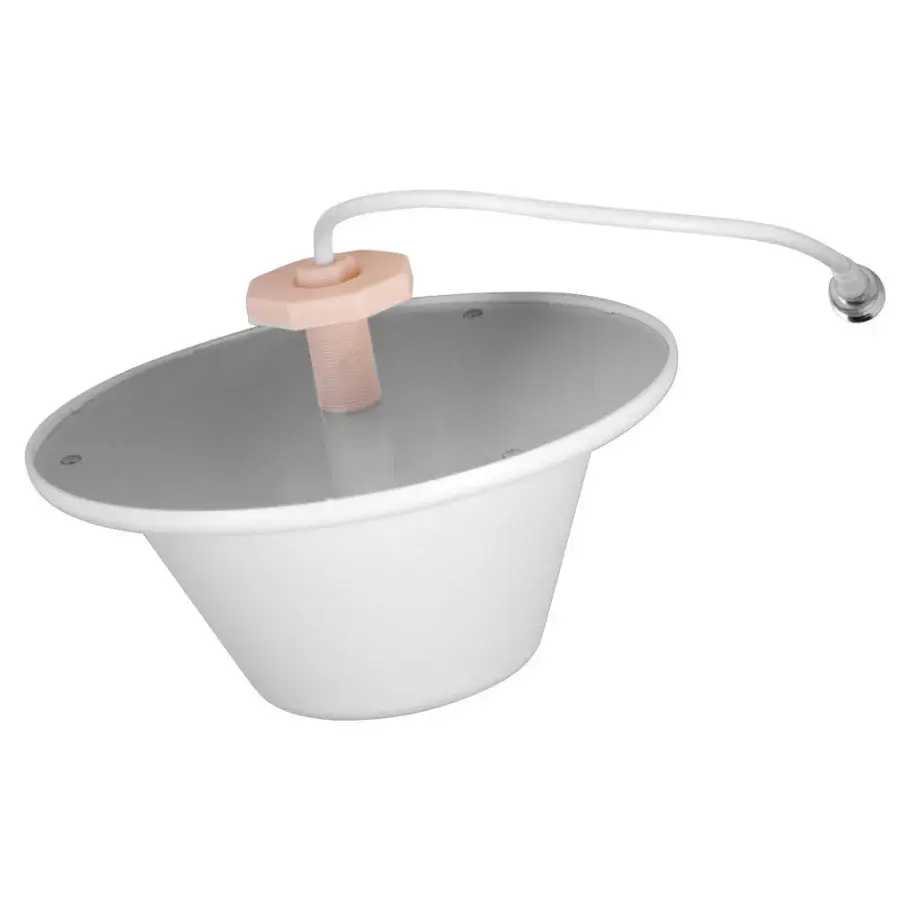

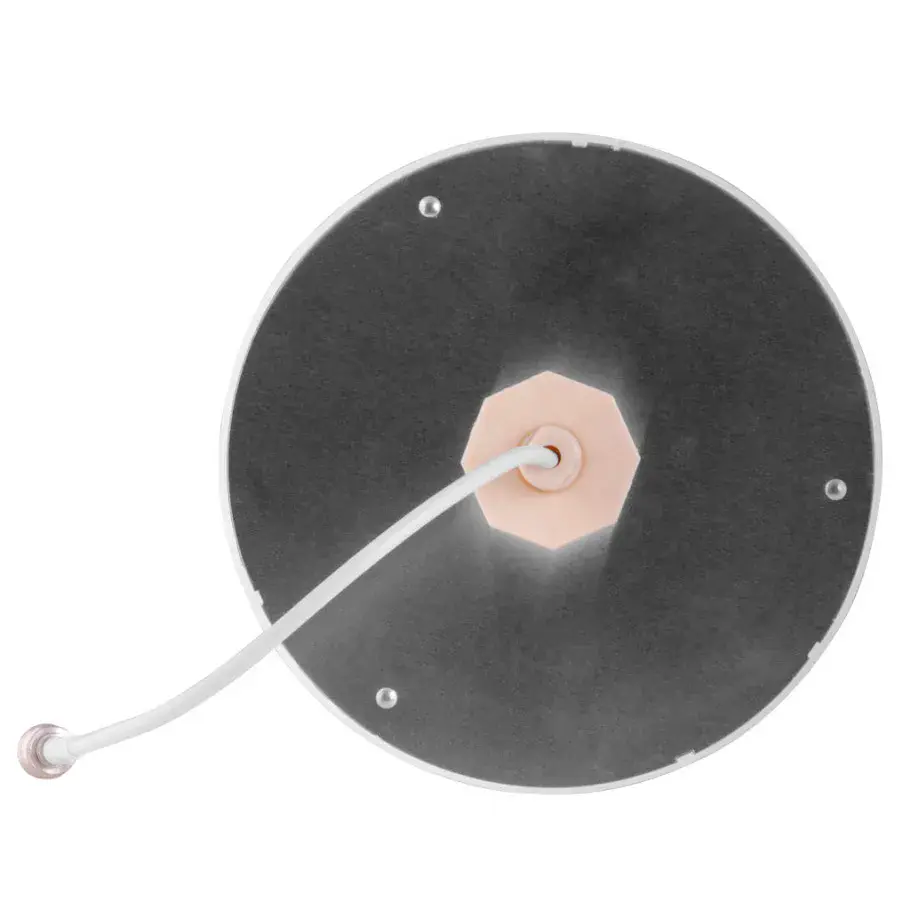

DO-700/2700-4 — потолочная круговая антенна ДалСВЯЗЬ, рассчитанная на подвесные потолки типа «Армстронг»: крепление фиксирует её прямо на плитке, а кабель уходит в запотолочное пространство. Полоса — 698–960 и 1710–2700 МГц, так что антенна работает с любым репитером: GSM900/1800, UMTS900/2100, LTE800/1800/2100/2600 и Wi-Fi. Усиление — 3–5 дБ, диаграмма круговая, по вертикали — 50–60°, поэтому сигнал равномерно расходится по офису, магазину или коридору. Разъём N-female на хвосте 0,3 м, допустимая мощность — 50 Вт, КСВн — до 1,5. Корпус Ø185 × 85 мм из АБС и алюминия весит 0,22 кг.

Внутренняя потолочная антенна, усиление 3-5 дБ, кабель 0.3 м, N-розетка

Широкополосная внутренняя потолочная круговая антенна DO-700/2700-4 универсальна для монтажа с любыми усилителями сотовой связи благодаря ее широкому диапазону частот 698-960…1710-2700 МГц. Антенна обладает коэффициентом усиления до 3-5 дБ и предназначена для работы в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE1800, 4G LTE2100, 4G LTE2600, Wi-Fi Конструкция антенны позволяет монтировать ее на потолок Армстронг или любой другой потолок подвесного типа.

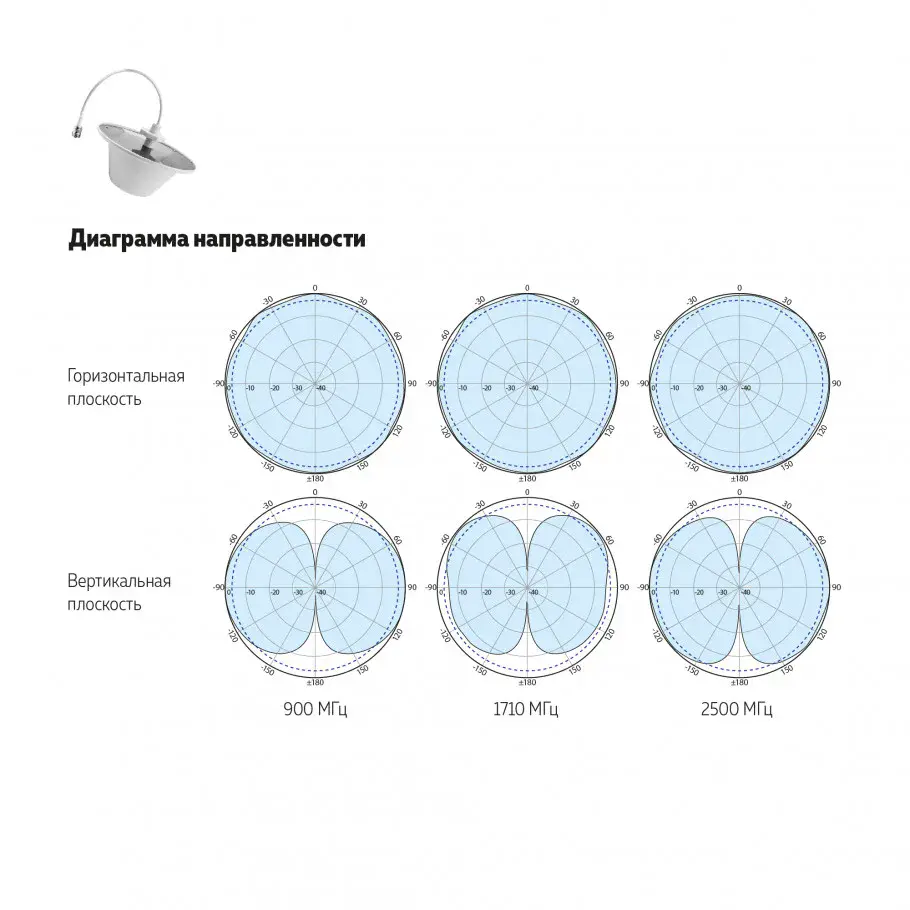

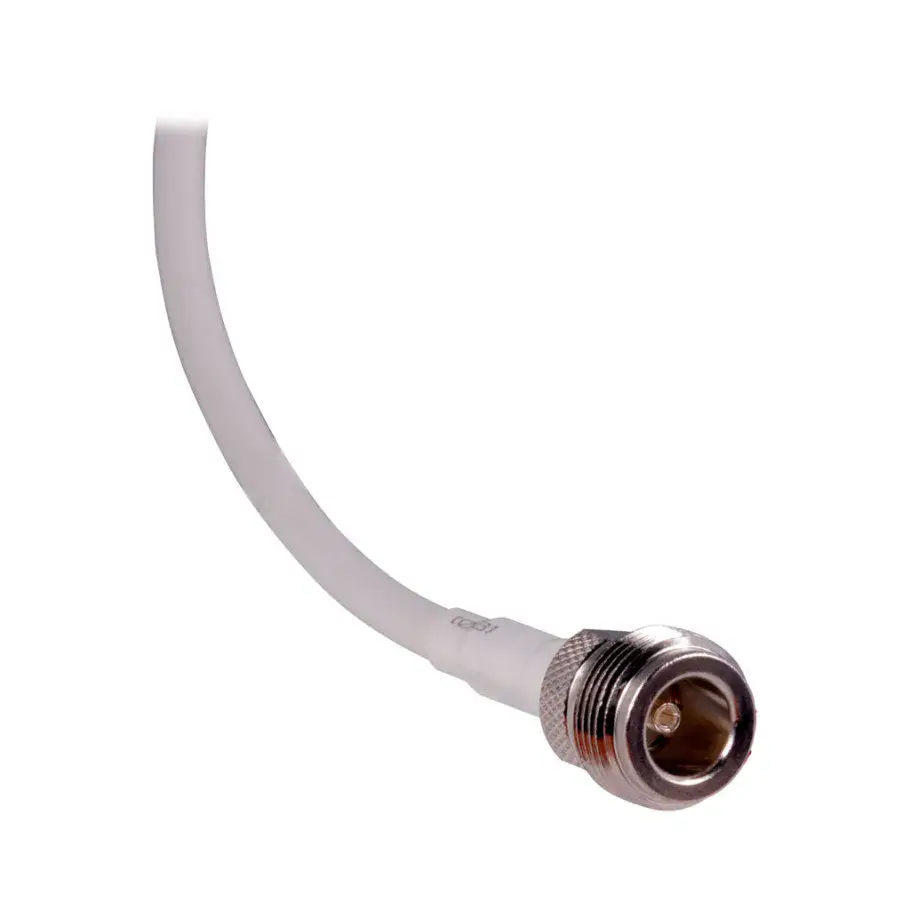

Антенна обладает круговой диаграммой направленности, что позволяет равномерно передавать сигнал по всем направлениям. Наиболее предпочтительно использование антенны в офисных помещениях. Высокочастотный разъем антенны N-типа (розетка) имеет стандартизированное для систем усиления мобильной связи волновое сопротивление 50 Ом, обеспечивающее согласование со всей системой усиления Комплектация: Антенна DO-700/2700-4 – 1 шт Комплект крепежа – 1 шт Паспорт изделия – 1 шт Зона покрытия (радиус связи в секторе) антенны зависит от мощности сигнала, приходящего от усилителя (репитера), места установки антенны, возможных препятствий на пути распространения сигнала, потерь в кабеле и ряда других факторов Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем.

Усилители сотовой связи усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой. Репитер сотовой связи это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь. Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи.

Характеристики

Документы

• Инструкция (PDF)
