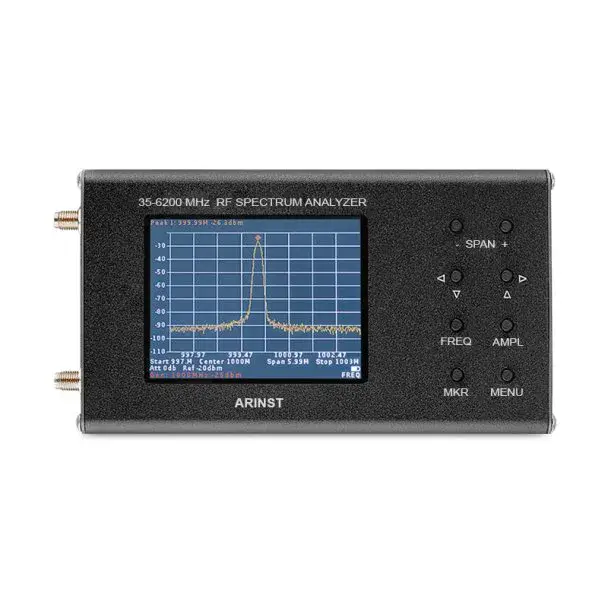

Arinst SSA-TG R2 (с трекинг-генератором)
Артикул: R10939
- Выходная мощность-15 ~ -25 дБм
- Отображаемый диапазон частот35 ~ 6200 МГц
- Основной измеряемый диапазон частот35 ~ 4500 МГц
- Динамический диапазон в полосе35 ~ 3000 МГц: 75 дБ 3000 ~ 4500 МГц: 70 дБ
- КСВ (в рабочем диапазоне частот)≤1,5
- Диапазон частот встроенного трекинг-генератора35 ~ 6200 МГц
- Подбор под частоту оператора
- Консультация по монтажу
- Документация производителя
Описание
Диапазон частот 35 ~ 6200 МГц Отображает спектры сигналов 2G, 3G, 4G, LTE, CDMA, DCS, GSM, Wi-Fi, GPRS Разъемы анализатора SMA-Female
Характеристики
| Отображаемый диапазон частот | 35 ~ 6200 МГц |
|---|---|
| Основной измеряемый диапазон частот | 35 ~ 4500 МГц |
| Динамический диапазон в полосе | 35 ~ 3000 МГц: 75 дБ 3000 ~ 4500 МГц: 70 дБ |
| Максимальная полоса обзора | 6165 МГц |
| Полоса пропускания ПЧ | фиксированная, 200 кГц |
| Мин. длительность обнаруживаемого сигнала при полосе сканирования | 10 МГц: 20 мс |
| Скорость обзора в полосе | 100 МГц: ≤ 0,25 с |
| Полка шума в полосе | до 3000 МГц: ≤ -100 дБм 3000 ~ 4500 МГц: ≤ -95 дБм 4500 ~ 6200 МГц: ≤ -90 дБм |
| Волновое сопротивление | 50 Ом |
| КСВ (в рабочем диапазоне частот) | ≤1,5 |
| Внутренний аттенюатор | 0 ~ 30 дБ |
| Ошибка при аттенюации | до 10 дБ: 2 дБ от 10 до 20 дБ: 5 дБ от 20 до 30 дБ: 8 дБ |
| Диапазон частот встроенного трекинг-генератора | 35 ~ 6200 МГц |
| Выходная мощность | -15 ~ -25 дБм |
| Точность отображения сигнала в пределах динамического диапазона | 2 дБ |
| Максимальная входная мощность | при аттенюаторе 0 дБ - 10 дБм при аттенюаторе выше 20 дБ - 20 дБм |
| Максимальный входной измеряемый сигнал | 10 дБм |
| Максимальное постоянное напряжение на входе | 25 В |
| Максимальный потребляемый ток при работе от аккумулятора | 450 мА |
| Максимальный потребляемый ток при работе от USB (в режиме зарядки) | 500 мА |
| Ёмкость аккумулятора | 2000 мАч |
| Время непрерывной работы от аккумулятора | 3 ч. |
| Время подзарядки аккумулятора | 5 ч. |
Комплектация
- Анализатор спектра Arinst SSA-TG R2 (со встроенным аккумулятором) — 1 шт.
- Переходник SMA-male ~ SMA-female — 1 шт.
- Кабель питания Mini-USB — 1 шт.
