Анализатор спектра SA6
- Максимальная входная мощность при аттенюации 0 дБ10 дБм
- Максимальная входная мощность при аттенюации более 20 дБ20 дБм
- Выходная мощность генератораот -15 до -25 дБм
- Диапазон частот дисплея35-6200 МГц
- Диапазон сканирования35-6200 МГц
- Динамический диапазон75 дБ, при 35-3000 МГц 70 дБ, при 3000-4500 МГц
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

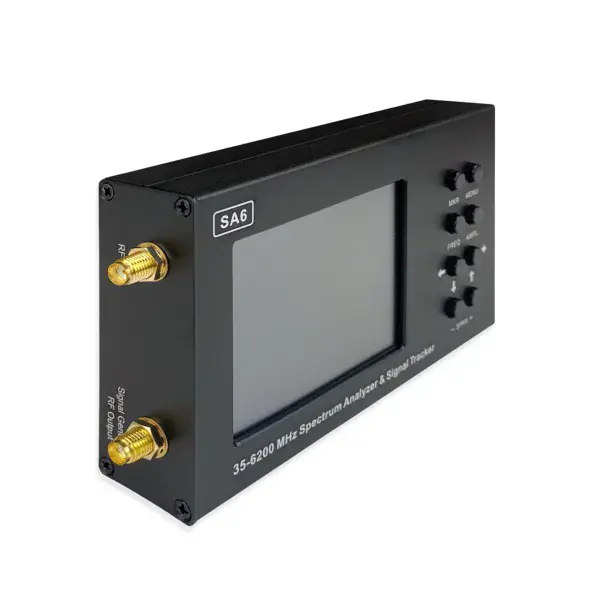

Анализатор спектра SA6 — компактный прибор для поиска сигнала перед монтажом репитера: с ним видно, на каких частотах работают базовые станции рядом с объектом и куда лучше направить внешнюю антенну. Диапазон сканирования — 35–6200 МГц, прибор отображает спектры 2G, 3G, 4G, GSM, DCS и Wi-Fi. Динамический диапазон — 75 дБ (до 3000 МГц), минимальный уровень шума — ниже −100 дБм. Вход — SMA-female, 50 Ом, КСВ портов меньше 1,5, встроенный аттенюатор 0–30 дБ, максимальный входной сигнал без аттенюации — 10 дБм. В комплекте стилус и кабель USB.
Диапазон частот 35 ~ 6200 МГц Отображает спектры сигналов 2G, 3G, 4G, LTE, CDMA, DCS, GSM, Wi-Fi, GPRS Разъемы анализатора SMA-Female
Характеристики
| Диапазон частот дисплея | 35-6200 МГц |
|---|---|
| Диапазон сканирования | 35-6200 МГц |
| Динамический диапазон | 75 дБ, при 35-3000 МГц 70 дБ, при 3000-4500 МГц |
| Полоса пропускания | 200 кГц, фиксированная |
| Ширина сканирующей полосы (RBW) | 500 кГц |
| Скорость сканирования при частоте >100 МГц | < -100 дБм, при частоте до 3000 МГц < -95 дБм, при частоте 3000-4000 МГц < -90 дБм, при частоте 4000-6200 МГц |
| Минимальный уровень шума | < -100 дБм, при частоте до 3000 МГц < -95 дБм, при частоте 3000-4000 МГц < -90 дБм, при частоте 4000-6200 МГц |
| Волновое сопротивление | 50 Ом |
| Тип разъемов | SMA-female |
| КСВ портов | <1,5 |
| Импеданс портов | 50 Ом |
| Внутренний аттенюатор | 0–30 дБ |
| Погрешность при аттенюации | до 10 дБ: 2 дБ от 10 до 20 дБ: 5 дБ от 20 до 30 дБ: 8 дБ |
| Точность отображения сигнала в пределах динамического диапазона | 2 дБ |
| Максимальная входная мощность при аттенюации 0 дБ | 10 дБм |
| Максимальная входная мощность при аттенюации более 20 дБ | 20 дБм |
| Максимальный входной измеряемый сигнал | 10 дБм |
| Генератор сигналов (2 режима) | Пик, Трековый |
| Диапазон частот генератора | 35-6200 МГц |
| Выходная мощность генератора | от -15 до -25 дБм |
| Дисплей | 3,2 дюйма, цветной, сенсорный |
| Максимальное входное напряжение постоянного тока | 25 В |
| Потребляемый ток при работе от аккумулятора | 450 мА |
| Потребляемый ток при работе от USB | 500 мА |
| Аккумулятор | 3000 мАч |
| Время автономной работы | 3 часа |
| Время зарядки | ~ 5 часов |
| Габариты изделия | 145 х 23 х 75 мм |
| Габариты упаковки | 215 х 38 х 115 мм |
| Вес нетто | 299 г |
| Вес брутто | 416 г |
Комплектация
- Анализатор спектра SA6 — 1 шт.
- Стилус — 1 шт.
- Кабель USB — 1 шт.
Документы
Купить анализатор спектра SA6 в Москве
Анализатор спектра SA6 можно купить в «Усилителе сигнала». Для самостоятельного выбора места под антенну это удобный инструмент, но если нужен быстрый ответ, закажите у нас выезд — по Москве бесплатно, по Московской области в зависимости от удалённости. Другие приборы ищите в разделе прочее оборудование, а подходящий усилитель — среди репитеров сотовой связи. Пишите на zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить анализатор спектра SA6 в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
