Комплект усиления связи DS-LT-900/1800-23C2

Описание

Готовый комплект ДалСВЯЗЬ DS-LT-900/1800-23C2 собран для тех, кто хочет наладить звонки и мобильный интернет в квартире, на даче или в небольшом офисе, не подбирая оборудование по отдельности. В основе — SMART-репитер DS-LT-900/1800-23: он работает на 900 МГц (GSM, UMTS-900 и LTE-900) и 1800 МГц (GSM и основной 4G), усиливает сигнал до 90 дБ и выдаёт 23 дБм — этого хватает примерно на 200 м². Снаружи ставится направленная антенна DL-700/2700-8 с уже распаянным кабелем 10 м, внутри — панельная DP-800/2700-7/9 ID, а соединяют систему пятиметровая кабельная сборка 5D-FB и переходник SN-321. SMART-функция сама выставляет усиление, АРУ более чем на 20 дБ удерживает репитер от перегрузки сети, а позже к нему можно добавить антенн — всего до трёх внутренних.

Комплект DS-LT-900/1800-23C2 — набор оборудования с репитером SMART мощностью 23 дБм (200 мВт) для усиления сигнала сотовой связи в стандартах 2G GSM900, 2G GSM1800, 3G UMTS900, 4G LTE900, 4G LTE1800. Суммарное усиление комплекта до 90±2 дБ *Комплектация может отличаться, без ухудшения потребительских свойств

Комплект DS-LT-900/1800-23C2 представляет собой спроектированную систему для усиления сотовой связи в стандартах: 2G GSM900, 2G GSM1800, 3G UMTS900, 4G LTE900, 4G LTE1800. Предназначен для быстрого обеспечения качественной сотовой связью и подходит для самостоятельного монтажа Важно! Комплект подходит только для частотного диапазона 900/1800 МГц! Комплект состоит из: Усилитель сигнала сотовой связи (репитер) DS-LT-900/1800-23. Обладает высокой выходной мощностью 23 дБм (200 мВт), что позволяет подключить до 3 антенн.

Репитер обладает встроенной SMART-функцией позволяющей автоматически установить параметры усиления для конкретных радиочастотных условий с минимальным участием пользователя Внешняя широкополосная всепогодная направленная антенна DL-700/2700-8 с кабелем 10 метров*, SMA вилка — оптимальное решение для использования в большинстве случаев. Обладает узкой диаграммой направленности и высоким коэффициентом усиления, что позволяет настроить ее непосредственно на базовую станцию сотового оператора, снижая вероятность внесения помех (рекомендуется прямая видимость до базовой станции).

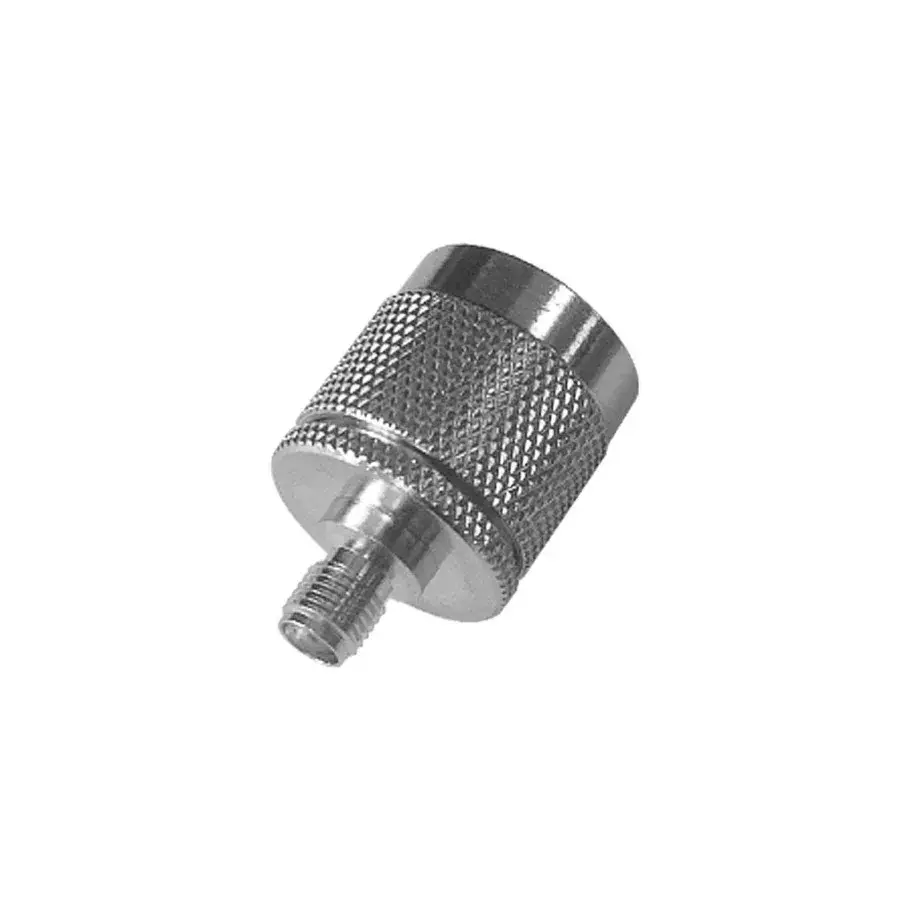

Конструкция антенны позволяет проложить кабель без сверления широких отверстий, а также, благодаря длинному встроенному кабелю, не использовать дополнительные кабельные сборки, вносящие нежелательные затухания сигнала Переходник SN-321 типа SMA (розетка) — N (вилка) предназначен для коммутации усилителя сотовой связи и внешней антенны. Обладает низким коэффициентом затухания и позволяет использовать узкий SMA-разъем в системе Внутренняя панельная антенна DP-800/2700-7/9 ID обладает достаточным углом диаграммы направленности для обеспечения сигналом связи всех пользователей системы.

Репитер и внутренняя антенна подключаются с помощью кабельной сборки 5 метров, специально рассчитанной для обеспечения высокого уровня развязки между внешней и внутренней антеннами, что необходимо для исключения возможности появления явления «закольцовки сигнала», приводящего к самовозбуждению репитера и выводящего систему усиления из строя * Входящая в комплект внешняя антенна может отличаться и состоять из внешней антенны DL-700/2700-11 и дополнительной кабельной сборки 10 метров В состав комплекта входит оборудование для покрытия площади покрытия сигналом 100-200 м² (в зависимости от конструктивных особенностей помещения).

При необходимости, площадь покрытия можно расширить с помощью дополнительных внутренних антенн Качественное усиление связи – задача, которую решит использование оборудования «ДалСВЯЗЬ». Главный компонент – репитер усиливает мощность сигнала поступающего с базовой станции. А для обеспечения стабильного 3G/4G LTE интернета разработаны специальные комплекты усиления интернета

Характеристики

Комплектация

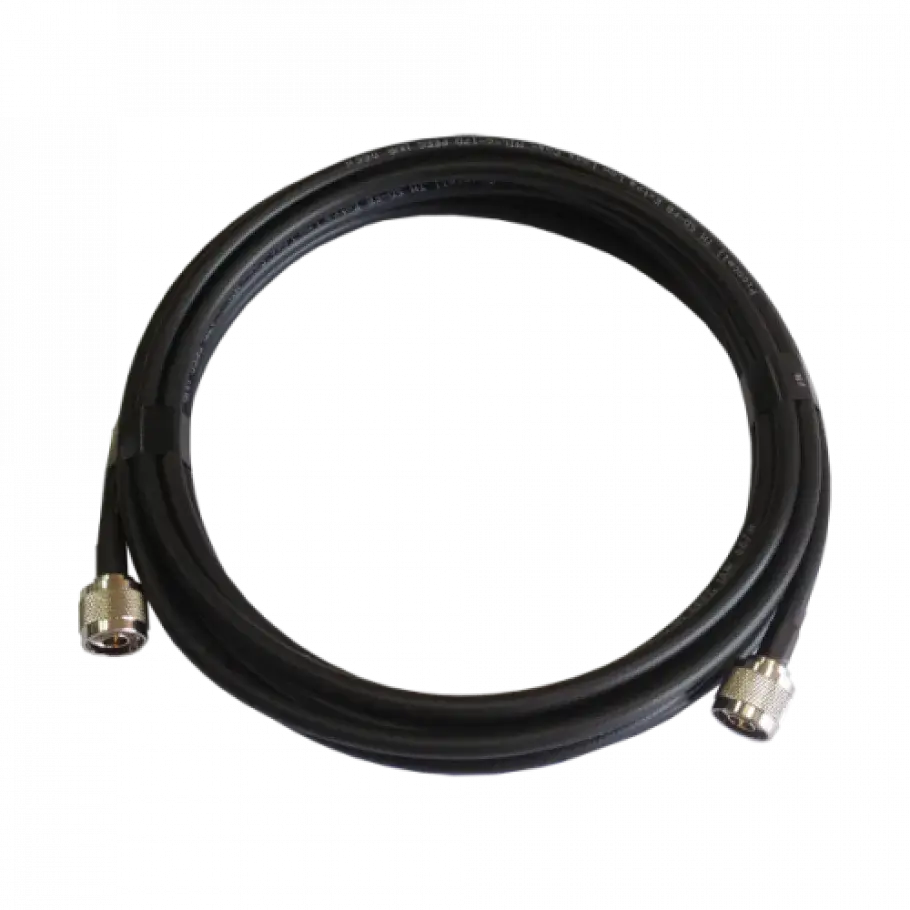

• Кабельная сборка 5D-FB 5М NM-NM

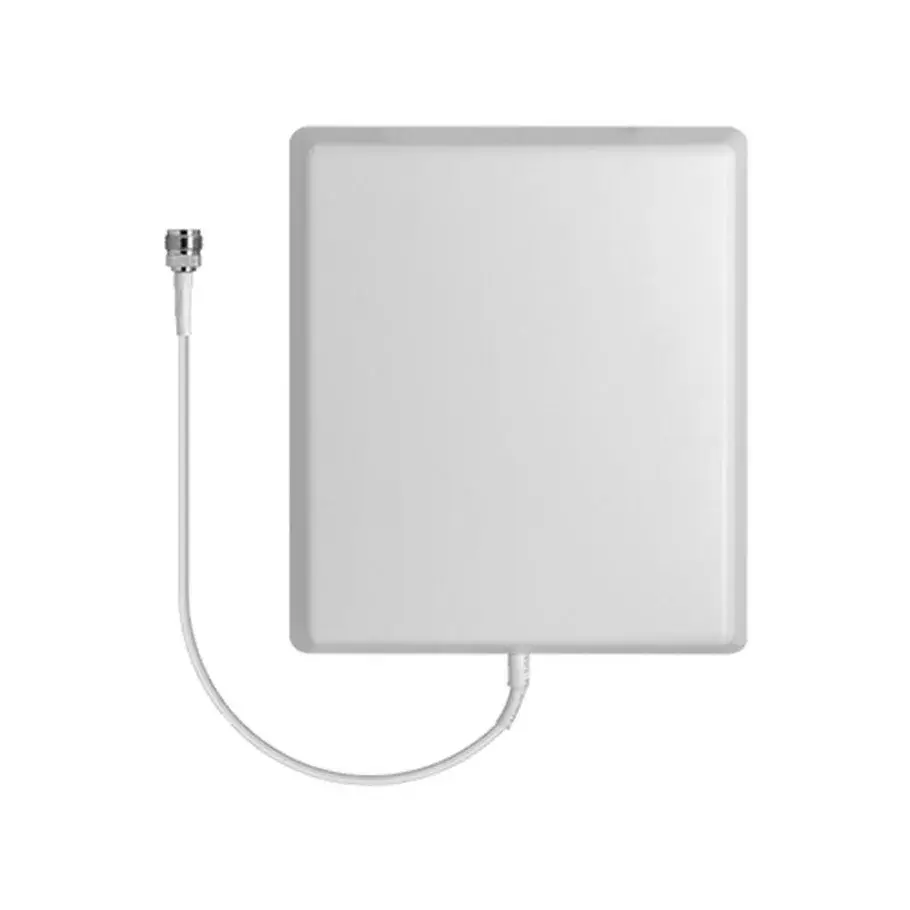

• Антенна DP-800/2700-7/9 ID (Внутренняя, Панельная)
• Переходник SN-321
• Антенна DL-700/2700-8 с кабелем 10м, SMA-вилка
• Репитер DS-LT-900/1800-23

Документы

• Руководство (PDF)
