Коаксиальный фидер 1/2SF Baltic Signal BSF-50-9 LSZH FR
- Пиковая мощность24 кВт
- Длина кабеля в бухте500 м
- Волновое сопротивление50 ±1 Ом
- Сопротивление внутреннего проводника по постоянному току2,97 Ом/км
- Сопротивление внешнего проводника по постоянному току6,50 Ом/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

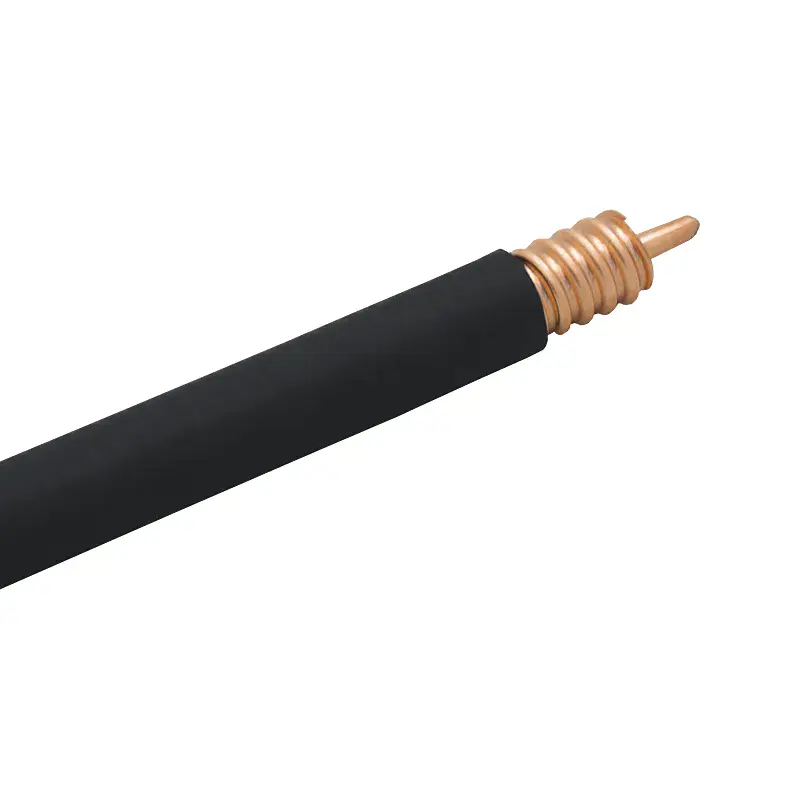

BSF-50-9 от Baltic Signal относится к особо гибким фидерам 1/2″ SF (SuperFlex). Экран у него — медная трубка со спиральным гофром, поэтому кабель гнётся почти как обычный коаксиал: однократный радиус изгиба — всего 15 мм, многократный — 32 мм. Это удобно для перемычек между фидерной магистралью и оборудованием, в тесных шкафах и на вводах. Жила 3,56 мм из омеднённого алюминия, изоляция из вспененного полиэтилена, огнестойкая оболочка LSZH FR 13,75 мм. Затухание — 10,20 дБ/100 м на 900 МГц и 14,90 дБ/100 м на 1800 МГц, экранирование — от 120 дБ.
Кабель BSF-50-9 LSZH FR относится к серии особо гибких фидеров 1/2″ SF.
Характеристики
| Марка кабеля | BSF-50-9 LSZH FR |
|---|---|
| Центральный проводник (материал) | омедненный алюминий |
| Центральный проводник (диаметр) | 3,56 мм |
| Изоляция (материал) | вспененный полиэтилен |
| Изоляция (диаметр) | 9,30 мм |
| Экран | медная трубка со спиральной формой гофра |
| Диаметр экрана | 12,30 мм |
| Внешняя оболочка (материал) | LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения) |
| Внешняя оболочка (диаметр) | 13,75 мм |
| Цвет | черный |
| Волновое сопротивление | 50 ±1 Ом |
| Погонная емкость | 86 пФ/м |
| Скорость распространения | 77% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 120 дБ |
| Сопротивление внутреннего проводника по постоянному току | 2,97 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 6,50 Ом/км |
| Пиковая мощность | 24 кВт |
| Напряжение пробоя оболочки | 5000В |
| Затухание (на 100 м) | 150 МГц: 3,96 дБ 300 МГц: 5,68 дБ 450 МГц: 7,04 дБ 800 МГц: 9,57 дБ 900 МГц: 10,20 дБ 1500 МГц: 13,50 дБ 1800 МГц: 14,90 дБ 2400 МГц: 17,50 дБ 3000 МГц: 19,90 дБ |
| Минимальный радиус изгиба (однократный) | 15 мм |
| Минимальный радиус изгиба (многократный) | 32 мм |
| Усилие на разрыв | 650 Н |
| Рабочая температура | от -60°C до +85°C |
| Температура монтажа | от -40°C до +60°C |
| Температура хранения | от -70°C до +85°C |
| Длина кабеля в бухте | 500 м |
| Вес | 16,1 кг / 100 м |
Документы и видео
Купить коаксиальный фидер 1/2SF Baltic Signal BSF-50-9 LSZH FR в Москве
Гибкий фидер 1/2″ SF «Усилитель сигнала» режет под длину перемычек и вводов. В проектах для коммерческих зданий Москвы и Подмосковья мы используем его вместе с жёсткими фидерами и сами выполняем монтаж. Разъёмы для фидера — в разделе разъёмы и переходники, остальные марки производителя — в каталоге кабель и сборки Baltic Signal. Схему системы с отметками вводов и перемычек пришлите на zakaz@usilitel-signala.ru — посчитаем метраж гибкого фидера.
Вопросы о модели
Как купить коаксиальный фидер 1/2SF Baltic Signal BSF-50-9 LSZH FR в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
