Кабельная сборка 8D/FB (ГОСТ, синий) (N-male — N-male)
- Диапазон рабочих частот, МГц (разъём N-111)до 11 ГГц
- Рабочая частотадо 6 ГГц
- Коэффициент укорочения1,27
- Волновое сопротивление (разъём N-111)50 ом
- Сопротивление50±2 Ом
- ВЧ разъем (разъём N-111)N-111/8D
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
Описание
Сборка VEGATEL из синего кабеля 8D-FB серии ГОСТ длиной 10 метров с N-вилками на обоих концах — для объектов с требованиями к пожарной безопасности кабельных линий. Оболочка из ПВХ пониженной пожароопасности с низким дымовыделением, срок службы — 20 лет, кабель работает при температурах от −60 до +80 °C. По электрике это полноценный 8D-FB: жила 2,6 мм, диэлектрик 7,5 мм, двойной экран с оплёткой 168 × 0,16 плотностью 95%, затухание 16,1 дБ/100 м на 1200 МГц. Синий цвет помогает отличить линии системы связи от прочих коммуникаций в потолке.
Характеристики
| Сопротивление | 50±2 Ом |
|---|---|
| Погонная емкость | 84,7 пФ/м |
| Коэффициент укорочения | 1,27 |
| Диаметр центральной жилы | 2,6 мм |
| Материал центральной жилы | CCA |
| Диаметр диэлектрика | 7,5 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 11,1 мм |
| Материал оболочки | PVC пониженной пожароопасности с низким дымо-газовыделением |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 168*0.16 |
| Плотность оплетки | 95% |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -60℃ до +80℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| Рабочая частота | до 6 ГГц |
| Затухание на 150 МГц | 4,9 дБ/100 м |
| Затухание на 450 МГц | 9,2 дБ/100 м |
| Затухание на 800 МГц | 12,7 дБ/100 м |
| Затухание на 900 МГц | 13,6 дБ/100 м |
| Затухание на 1200 МГц | 16,1 дБ/100 м |
| Затухание на 1800 МГц | 21,0 дБ/100 м |
| Затухание на 1900 МГц | 21,7 дБ/100 м |
| Затухание на 2450 МГц | 25,1 дБ/100 м |
| ВЧ разъем (разъём N-111) | N-111/8D |
| Серия (разъём N-111) | N (male) |
| Тип центрального контакта (разъём N-111) | штырь |
| Марка кабеля (разъём N-111) | 8D-FB |
| Волновое сопротивление (разъём N-111) | 50 ом |
| Диапазон рабочих частот, МГц (разъём N-111) | до 11 ГГц |
| Монтаж оплетки (разъём N-111) | обжим |
| Монтаж центр. контакта (разъём N-111) | пайка |
| Покрытие корпуса (разъём N-111) | никель |
| Покрытие центр. контакта (разъём N-111) | золото |
| Диэлектрик (разъём N-111) | тефлон |
| Конструктивное исполнение (разъём N-111) | прямой |
| Вес (разъём N-111) | 50 гр. |
Комплектация
- Кабель ГОСТ 8D-FB — 10 м.

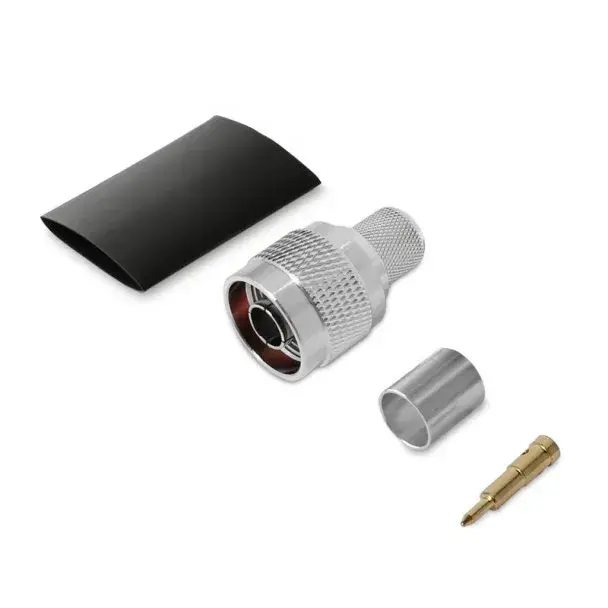

- Разъем VEGATEL N-111/8D — 2 шт.
Купить кабельную сборку 8D/FB (ГОСТ, синий) (N-male — N-male) в Москве
Для учреждений и офисов с требованиями к пожарной безопасности трасс синюю сборку VEGATEL N-male — N-male на кабеле ГОСТ удобно заказать вместе с проектом в «Усилителе сигнала». Проектируем и монтируем по Москве и Московской области. Другие длины — среди кабельных сборок, кровельную антенну подберите в разделе внешние антенны. Площадь и назначение здания — в письмо на zakaz@usilitel-signala.ru.
