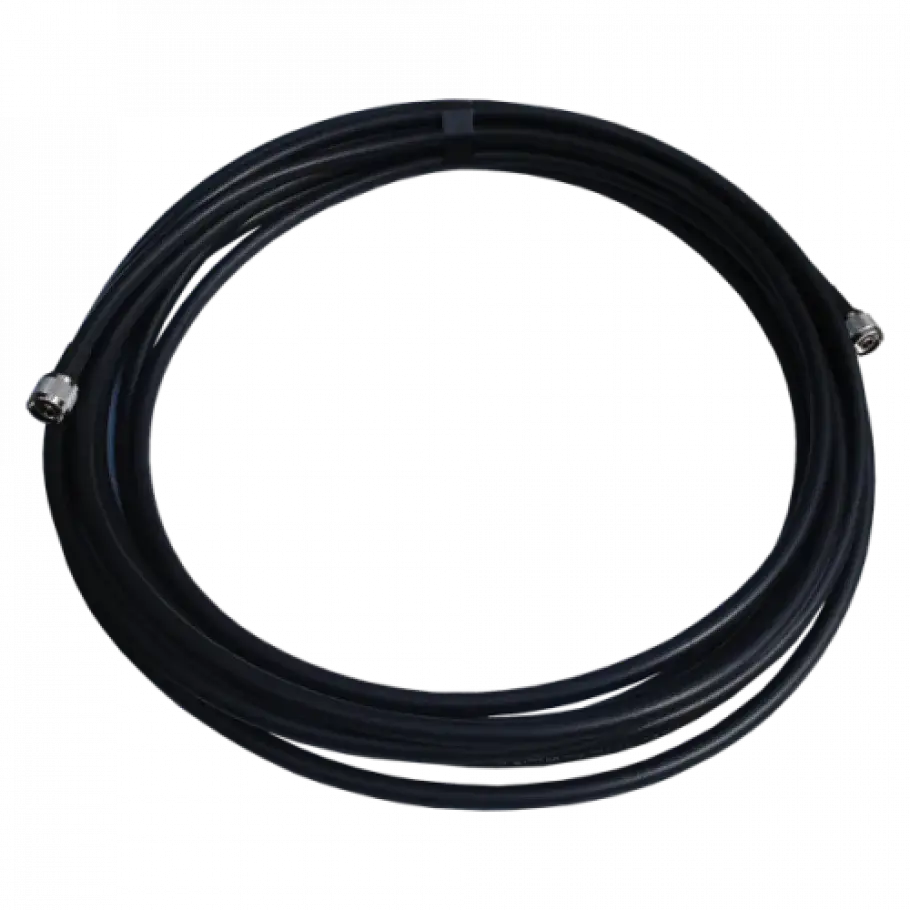

Кабельная сборка 8D-FB 10М NM-NM
- Диапазон рабочих температур (°С)-55...+85
- Коэффициент укорочения1,27
- Длина кабеля (м)10
- Волновое сопротивление, Ом50
- Минимальное сопротивление изоляции (МОм*км)1 000
- Тип разъема АN-вилка
- Подбор под частоту оператора
- Консультация по монтажу
- Документация производителя
Описание
Кабельная сборка: кабель 8D-FB CCA LSZH 10 м, разъем N-вилка, разъем N-вилка
Кабельная сборка выполняется на высокочастотном коаксиальном кабеле длиной 10 метров и разъемах типа N-вилка. Предназначена для соединения элементов системы усиления между собой. Подходит для коммутации к разъемам типа N-розетка для следующих видов оборудования: Усилитель мощности сигнала (репитер) Линейный усилитель мощности (бустер) Внешняя антенна Внутренняя антенна Делитель мощности Аттенюатор Грозоразрядник При необходимости согласования сборки с разъемом другого типа используйте Высокочастотный переходник компании ДалСВЯЗЬ.
Обладает стандартизированным для систем усиления волновым сопротивлением 50 Ом, что обеспечивает полное согласование элементов системы и минимизирует вносимые в кабельный тракт потери. Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 2 года. Таблица затухания для коаксиального кабеля (дБ/100 м) 5D-FB 8D-FB 10D-FB Фидер 1/2" Фидер 7/8" 450МГц 13.5 9.2 7.1 4.71 2.54 800МГц 18.6 12.7 9.7 6.39 3.70 900МГц 19.7 13.6 10.3 6.8 3.94 1800МГц 28.9 21.0 15.1 9.9 5.81 2100МГц 30.7 22.4 16.2 10.5 6.34 2600МГц 34.8 25.4 18.2 12.1 7.16 Обозначения: CCA- омедненный алюминий FPE- физически вспененный полиэтилен LSZH (Low Smoke Zero Halogen) - оболочка из компаунда, не содержащего галогены и обладающего низким дымовыделением DF- двухсторонняя алюминиевая фольга на лавсановой основе TC- луженая медь
Характеристики
| КСВн, не более | 1,2 |
|---|---|
| Длина кабеля (м) | 10 |
| Тип кабеля | 8D-FB |
| Тип разъема А | N-вилка |
| Тип разъема B | N-вилка |
| Волновое сопротивление, Ом | 50 |
| Погонная емкость (пФ/м) | 85 |
| Коэффициент укорочения | 1,27 |
| Центральный проводник (мм) | 2,8 |
| Материал проводника | CCA |
| Диэлектрик (мм)-Вспененная PE (Полиэтилен) | 7,8 |
| Оболочка (мм) | 11,1 |
| Материал оболочки | PVC - поливинилхлорид |
| Основной экран | DF - двухсторонняя алюминиевая фольга на лавсановой основе |
| Плотность основного экрана | 1 |
| Материал оплетки | TC - луженая медь |
| Плотность оплетки | 0,95 |
| 1-ый экран (мм)-Алюминиевая фольга | 7,9 |
| 2-ой экран (мм) | 8,8 |
| Минимальный радиус изгиба (мм) | 55 |
| Предел прочности (кг) | 86 |
| Диапазон рабочих температур (°С) | -55...+85 |
| Минимальное сопротивление изоляции (МОм*км) | 1 000 |
| Номинальная скорость распространения (%) | 82 |
| Эффективность защиты, более дБ | 90 |
| Вес, нетто (кг) | 1,41 |
| Вес, брутто (кг) | 1,42 |
Комплектация
- Разъем N-111C/8D
- Кабель коаксиальный 8D-FB CCA LSZH (черный)
Документы и видео
Купить кабельная сборка 8D-FB 10М NM-NM в Москве
Кабельная сборка 8D-FB 10М NM-NM: цена 2 903 ₽, в наличии. Заказать можно через форму на сайте.
