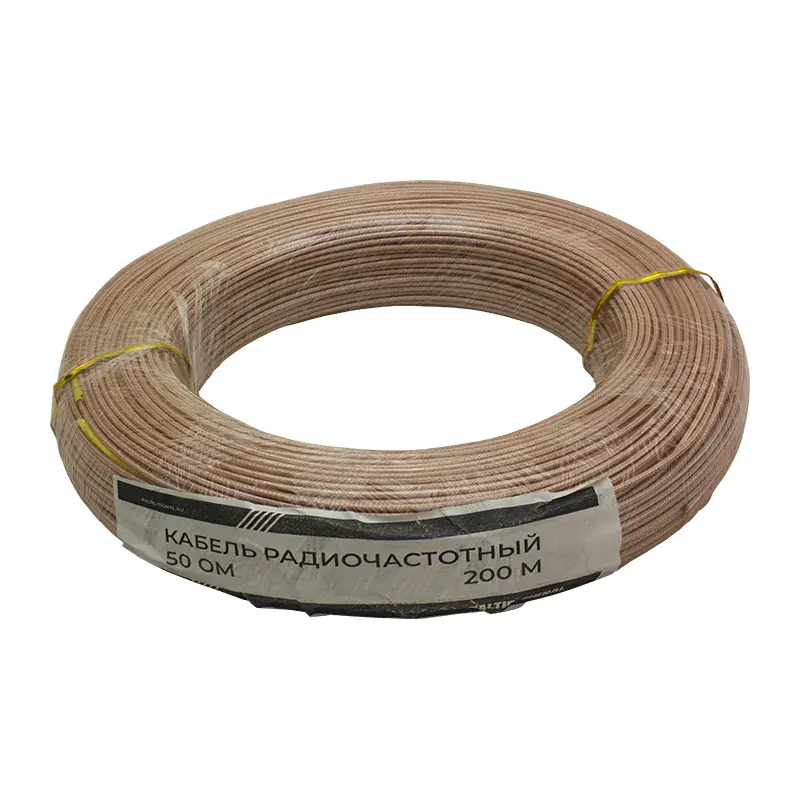

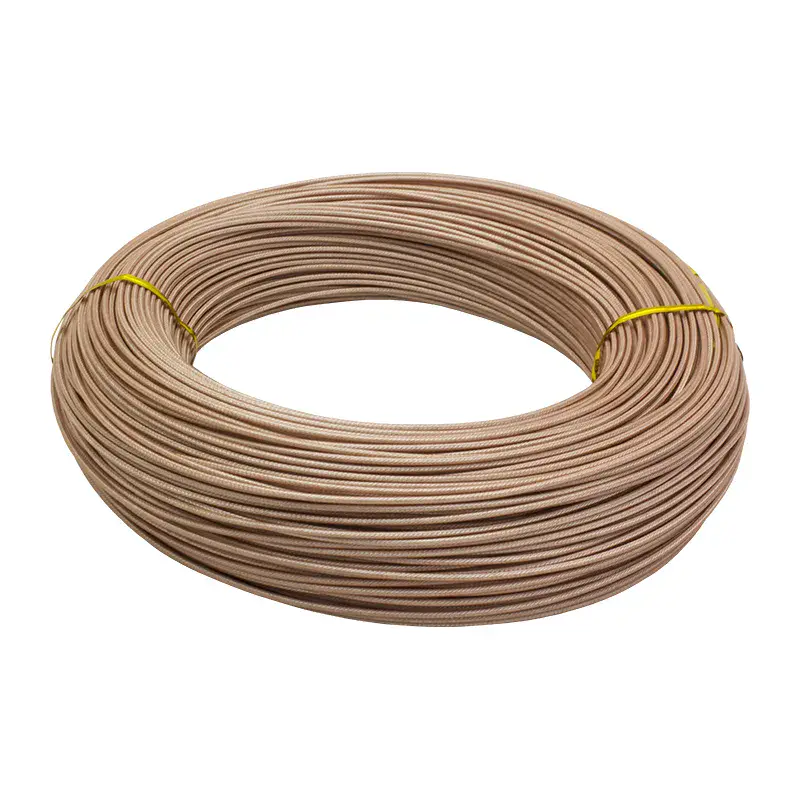

Кабель RG-316 50 Ом
- Длина кабеля в бухте200 м
- Волновое сопротивление50 Ом
- Сопротивление внутреннего проводника по постоянному току130 Ом/км
- Сопротивление внешнего проводника по постоянному току20 Ом/км
- Сопротивление изоляции500 МОм/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Baltic Signal RG-316 — распространённая марка тонкого коаксиала для антенных адаптеров (пигтейлов) и внутренней коммутации устройств сотовой связи и Wi-Fi. Диаметр — 2,45 мм, жила из семи посеребрённых медных проволок, изоляция из ПТФЭ, посеребрённая медная оплётка и розовая оболочка ФЭП, выдерживающая от −60 до +200 °C. Кабель очень гибкий — многократный радиус изгиба 25 мм. Потери при этом высокие: 86,30 дБ/100 м на 900 МГц и 122,30 дБ/100 м на 1800 МГц. Поэтому из RG-316 делают переходники длиной в десятки сантиметров, а не линии к антенне.
RG-316 - это распространенная марка тонкого коаксиального кабеля, которая служит для изготовления антенных адаптеров (пигтейлов), а также для внутренней коммутации устройств сотовой связи и WiFi.
Характеристики
| Марка кабеля | RG-316 |
|---|---|
| Центральный проводник (материал) | медь, плакированная серебром |
| Центральный проводник (диаметр) | 0,50 мм |
| Конфигурация проводника | 7 x 0,17 мм |
| Изоляция (материал) | политетрафторэтилен (ПТФЭ) |
| Изоляция (диаметр) | 1,48 мм |
| Экран | проволочная медная оплетка, плакированная серебром |
| Конфигурация оплетки | 80 x 0,1 мм |
| Диаметр экрана | 1,95 мм |
| Внешняя оболочка (материал) | фторэтиленпропилен (ФЭП) |
| Внешняя оболочка (диаметр) | 2,45 мм |
| Цвет | розовый |
| Волновое сопротивление | 50 Ом |
| Погонная емкость | 95 пФ/м |
| Скорость распространения | 70% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 60 дБ |
| Сопротивление внутреннего проводника по постоянному току | 130 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 20 Ом/км |
| Сопротивление изоляции | 500 МОм/км |
| Испытательное напряжение изоляции | 2000В |
| Напряжение пробоя оболочки | 2000В |
| Затухание (на 100 м) | 150 МГц: 32,20 дБ 280 МГц: 42,40 дБ 350 МГц: 48,00 дБ 400 МГц: 54,80 дБ 800 МГц: 80,55 дБ 900 МГц: 86,30 дБ 1200 МГц: 101,50 дБ 1500 МГц: 110,90 дБ 1800 МГц: 122,30 дБ 1900 МГц: 126,00 дБ 2000 МГц: 129,50 дБ 2500 МГц: 140,40 дБ 2700 МГц: 144,30 дБ 3000 МГц: 155,20 дБ |
| Минимальный радиус изгиба (однократный) | 10 мм |
| Минимальный радиус изгиба (многократный) | 25 мм |
| Усилие на разрыв | 100 Н |
| Стойкость к сдавливанию | 20 Н |
| Рабочая температура | от -60°C до +200°C |
| Температура монтажа | от -20°C до +50°C |
| Температура хранения | от -60°C до +200°C |
| Длина кабеля в бухте | 200 м |
| Вес | 2 кг / 100 м |
Документы
Купить кабель RG-316 50 Ом в Москве
RG-316 режем в «Усилителе сигнала» из бухты по 200 м — для пигтейлов к модемам и роутерам и внутренних перемычек. А модемный комплект целиком по Москве и Подмосковью мы соберём и установим сами. Миниатюрные коннекторы ищите в разделе разъёмы и переходники, остальной ассортимент производителя — в каталоге кабель и сборки Baltic Signal. Какой переходник нужен — опишите на zakaz@usilitel-signala.ru.
