Кабель коаксиальный LMR-400
- Пиковая мощность16 кВт
- Длина кабеля в бухте200 м
- Волновое сопротивление50 ±3 Ом
- Сопротивление внутреннего проводника по постоянному току4,6 Ом/км
- Сопротивление внешнего проводника по постоянному току5,4 Ом/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

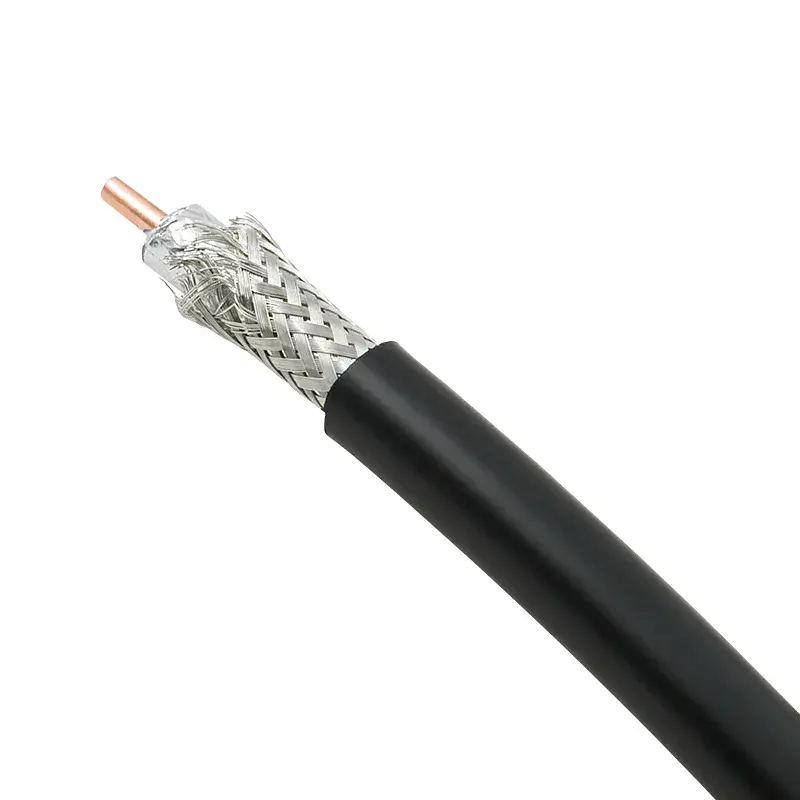

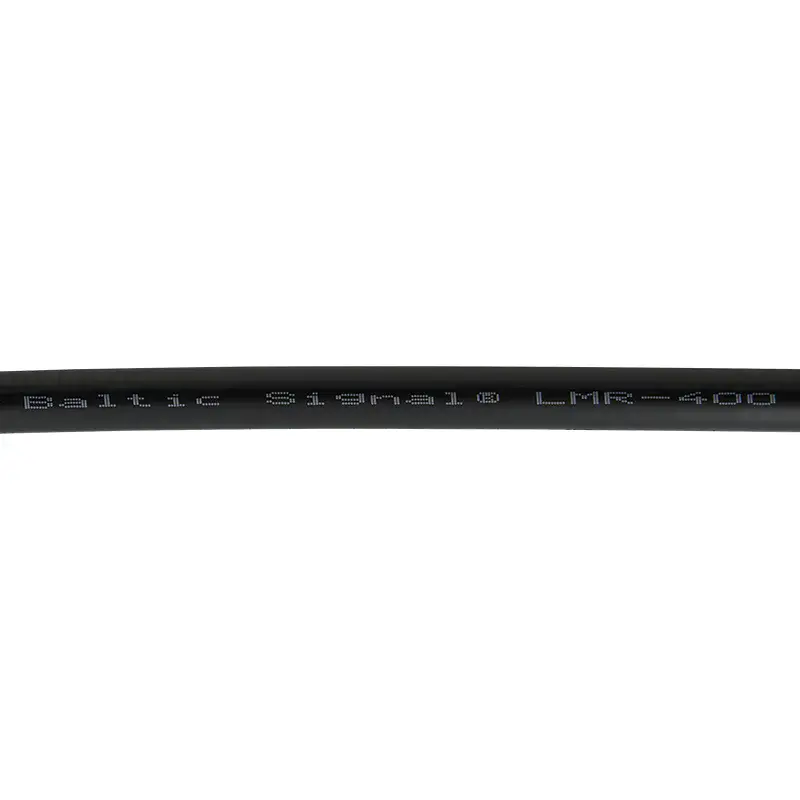

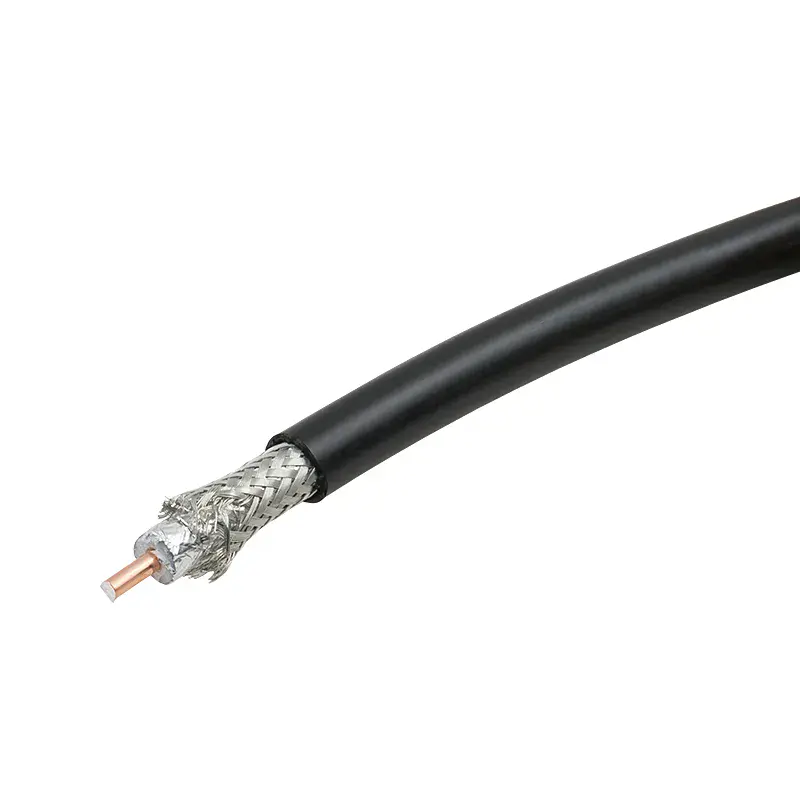

LMR-400 диаметром 10,3 мм — кабель для надёжной передачи сигнала между антеннами и активными радиомодулями на длинных трассах. Жила 2,74 мм из омеднённого алюминия, изоляция из вспененного полиэтилена, двойной экран с оплёткой из луженой меди 168 × 0,16 мм, полиэтиленовая оболочка. По потерям он выигрывает у кабелей серии FB того же диаметра: 12,80 дБ/100 м на 900 МГц, 18,60 дБ/100 м на 1800 МГц и 23,00 дБ/100 м на 2700 МГц. Скорость распространения — 85%, пиковая мощность — 16 кВт, рабочие температуры — от −60 до +85 °C, бухта 200 м весит 20 кг.
Коаксиальный кабель LMR-400 диаметром 10,3 мм обеспечивает надежную передачу сигналов между антеннами и активными радиомодулями.
Характеристики
| Марка кабеля | LMR-400 |
|---|---|
| Центральный проводник (материал) | алюминий, плакированный медью |
| Центральный проводник (диаметр) | 2,74 мм |
| Изоляция (материал) | вспененный полиэтилен |
| Изоляция (диаметр) | 7,24 мм |
| Экран | двойной (алюминиевая фольга и оплетка из луженой меди) |
| Конфигурация оплетки | 168 x 0,16 мм |
| Диаметр экрана | 8,12 мм |
| Внешняя оболочка (материал) | полиэтилен |
| Внешняя оболочка (диаметр) | 10,29 мм |
| Цвет | черный |
| Волновое сопротивление | 50 ±3 Ом |
| Погонная емкость | 78,4 пФ/м |
| Скорость распространения | 85% |
| Возвратные потери | ≥ 18 дБ |
| Эффективность экранирования | ≥ 90 дБ |
| Сопротивление внутреннего проводника по постоянному току | 4,6 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 5,4 Ом/км |
| Пиковая мощность | 16 кВт |
| Испытательное напряжение изоляции | 2500В |
| Напряжение пробоя оболочки | 8000В |
| Затухание (на 100 м) | 150 МГц: 4,90 дБ 280 МГц: 6,80 дБ 350 МГц: 7,80 дБ 400 МГц: 8,20 дБ 800 МГц: 11,90 дБ 900 МГц: 12,80 дБ 1200 МГц: 15,00 дБ 1500 МГц: 16,80 дБ 1800 МГц: 18,60 дБ 1900 МГц: 19,00 дБ 2000 МГц: 19,60 дБ 2500 МГц: 22,20 дБ 2700 МГц: 23,00 дБ 3000 МГц: 24,50 дБ |
| Минимальный радиус изгиба (однократный) | 25,4 мм |
| Минимальный радиус изгиба (многократный) | 101,6 мм |
| Усилие на разрыв | 712 Н |
| Рабочая температура | от -60°C до +85°C |
| Температура монтажа | от -30°C до +70°C |
| Температура хранения | от -60°C до +85°C |

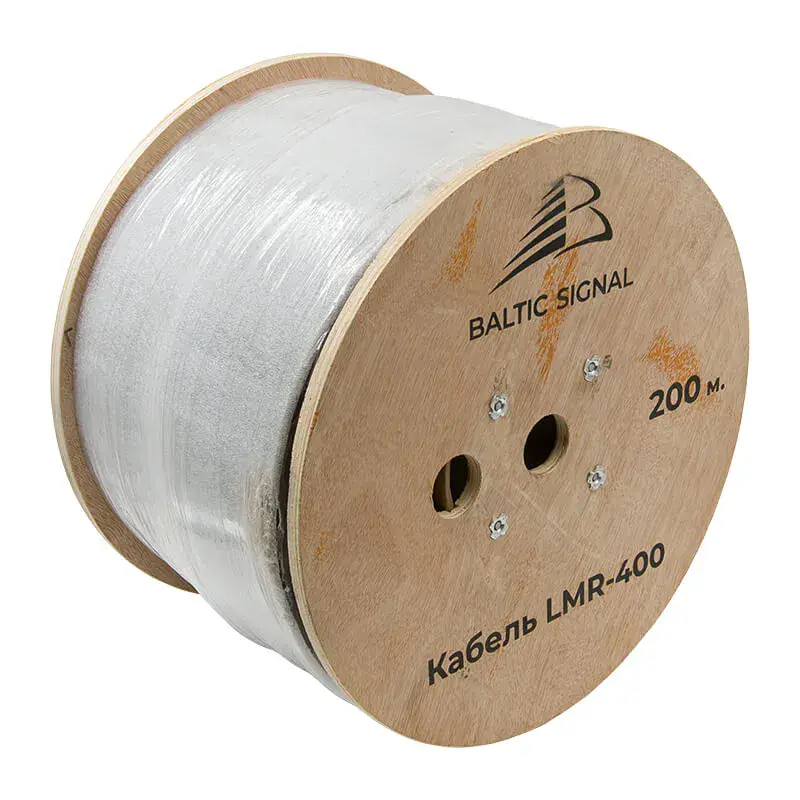

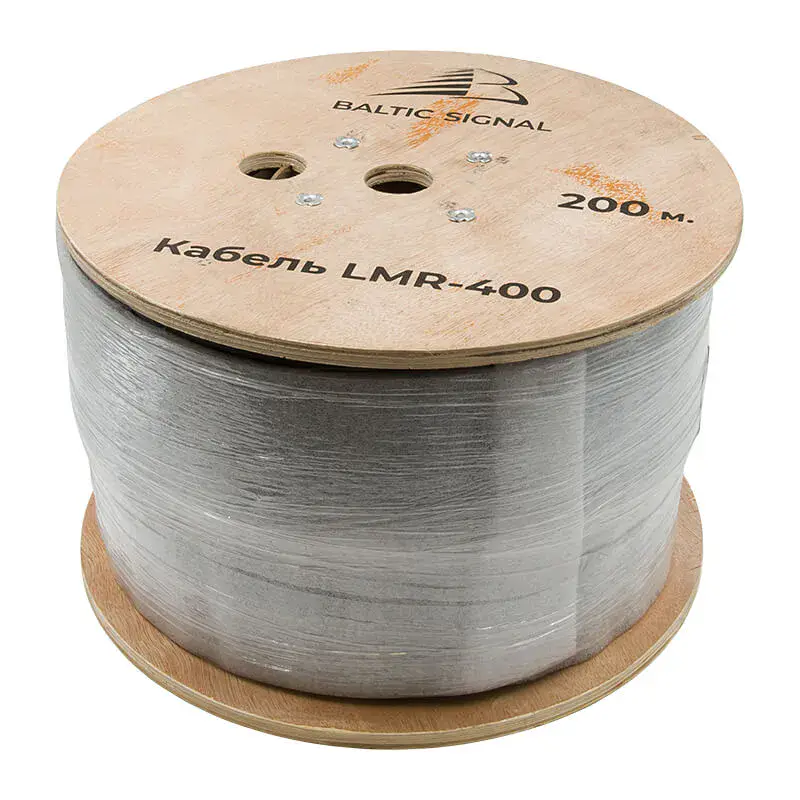

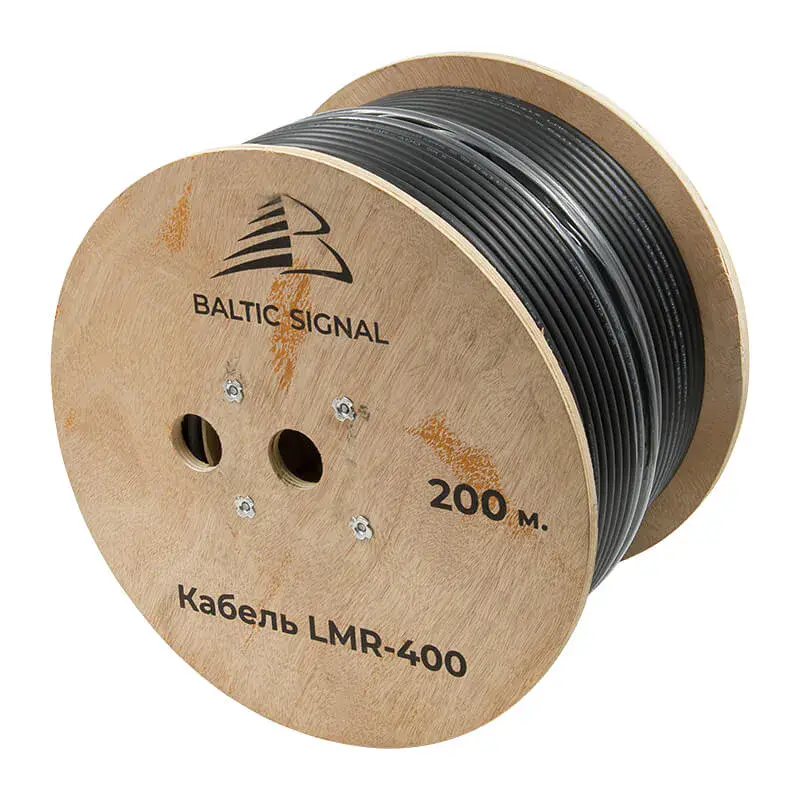

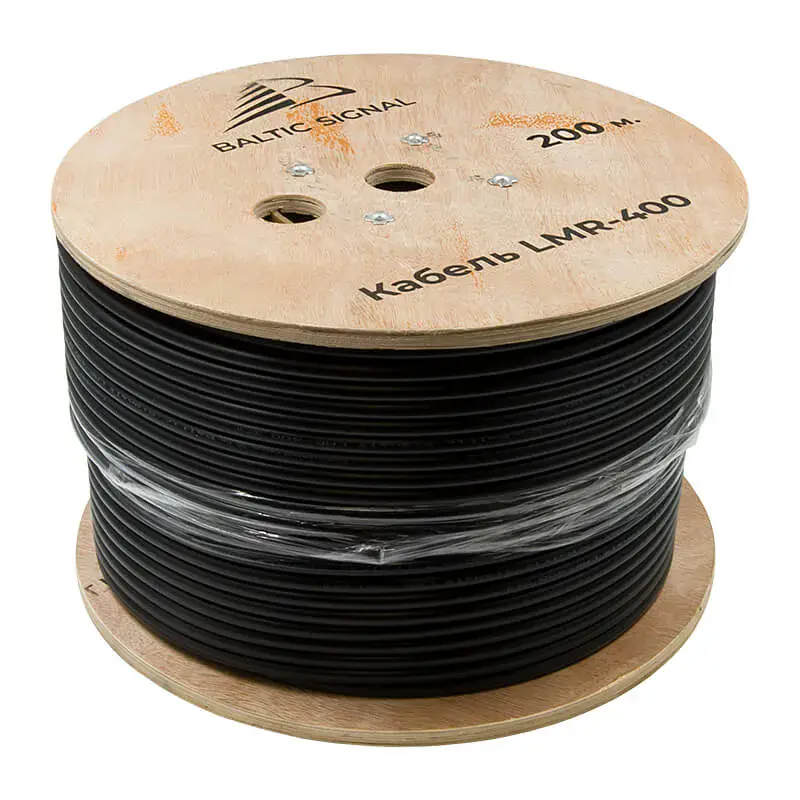

| Длина кабеля в бухте | 200 м |
| Вес кабеля в бухте | 20 кг |
Документы
Купить кабель коаксиальный LMR-400 в Москве
LMR-400 в «Усилителе сигнала» режут под длину вашей трассы — его выбирают для спусков с мачт и крыш, когда нужен запас по потерям. По Москве и Подмосковью проложим кабель и установим коннекторы. Разъёмы под LMR-400 — в разделе разъёмы и переходники, антенны для мачты — в разделе внешние антенны. Высоту и длину трассы укажите на zakaz@usilitel-signala.ru.
