Кабель коаксиальный LMR-300
- Пиковая мощность10 кВт
- Длина кабеля в бухте200 м
- Волновое сопротивление50 ±3 Ом
- Сопротивление внутреннего проводника по постоянному току7 Ом/км
- Сопротивление внешнего проводника по постоянному току7,3 Ом/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание

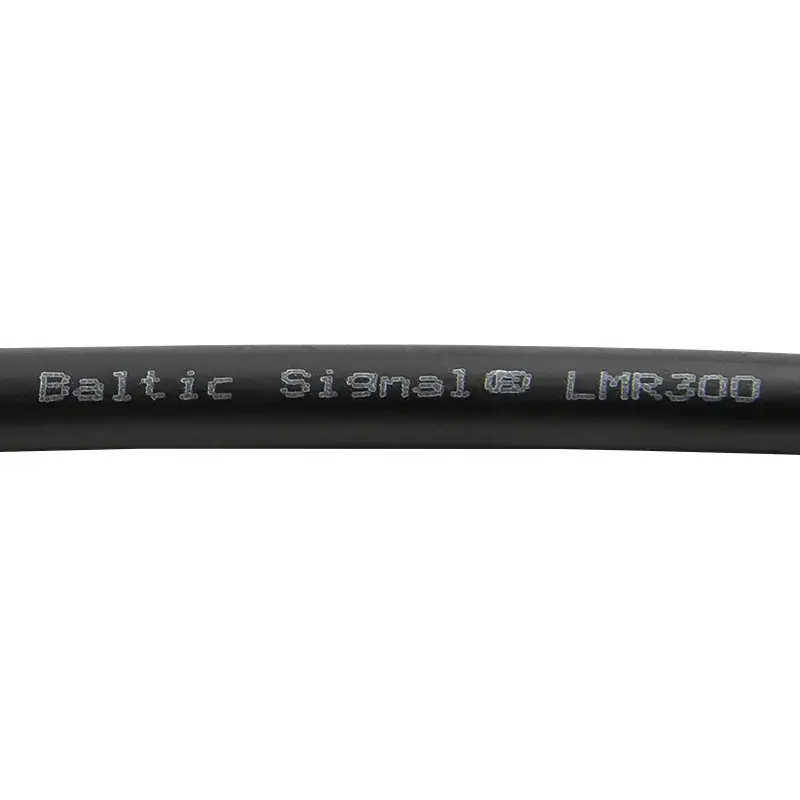

Радиочастотный кабель LMR-300 с наружным диаметром 7,62 мм соединяет антенные системы с передатчиками и приёмниками. По толщине он близок к ходовой «пятёрке» серии FB, но устроен иначе: медная жила 1,78 мм, изоляция из вспененного полиэтилена, экран из фольги и оплётки из луженой меди 144 × 0,12 мм, оболочка из полиэтилена, который хорошо переносит улицу. Скорость распространения — 85%, эффективность экранирования — от 90 дБ, пиковая мощность — 10 кВт. Затухание — 19,90 дБ/100 м на 900 МГц и 28,70 дБ/100 м на 1800 МГц, рабочие температуры — от −60 до +85 °C.
Радиочастотный кабель с наружным диаметром 7,62 мм для соединения антенных систем с передатчиками.
Характеристики
| Марка кабеля | LMR-300 |
|---|---|
| Центральный проводник (материал) | медь |
| Центральный проводник (диаметр) | 1,78 мм |
| Изоляция (материал) | вспененный полиэтилен |
| Изоляция (диаметр) | 4,83 мм |
| Экран | двойной (алюминиевая фольга и оплетка из луженой меди) |
| Конфигурация оплетки | 144 x 0,12 мм |
| Диаметр экрана | 5,72 мм |
| Внешняя оболочка (материал) | полиэтилен |
| Внешняя оболочка (диаметр) | 7,62 мм |
| Цвет | черный |
| Волновое сопротивление | 50 ±3 Ом |
| Погонная емкость | 78,4 пФ/м |
| Скорость распространения | 85% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 90 дБ |
| Сопротивление внутреннего проводника по постоянному току | 7 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 7,3 Ом/км |
| Пиковая мощность | 10 кВт |
| Испытательное напряжение изоляции | 2000В |
| Напряжение пробоя оболочки | 5000В |
| Затухание (на 100 м) | 150 МГц: 7,90 дБ 280 МГц: 10,90 дБ 350 МГц: 12,20 дБ 400 МГц: 13,00 дБ 800 МГц: 18,60 дБ 900 МГц: 19,90 дБ 1200 МГц: 23,10 дБ 1500 МГц: 26,00 дБ 1800 МГц: 28,70 дБ 1900 МГц: 29,50 дБ 2000 МГц: 30,30 дБ 2500 МГц: 34,20 дБ 2700 МГц: 35,60 дБ 3000 МГц: 37,60 дБ |
| Минимальный радиус изгиба (однократный) | 22,2 мм |
| Минимальный радиус изгиба (многократный) | 76,2 мм |
| Усилие на разрыв | 531 Н |
| Рабочая температура | от -60°C до +85°C |
| Температура монтажа | от -30°C до +70°C |
| Температура хранения | от -60°C до +85°C |

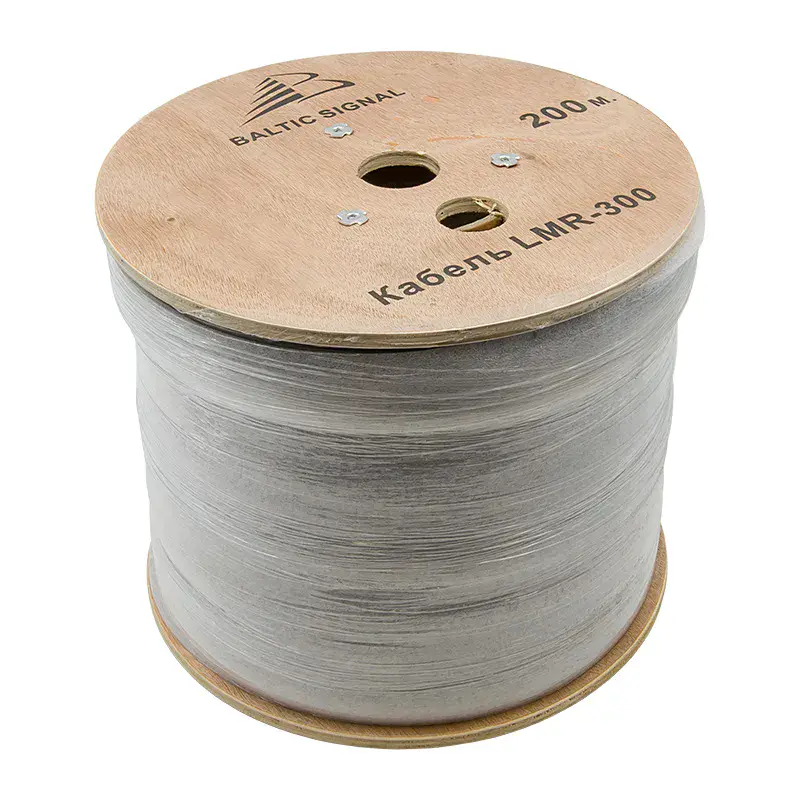

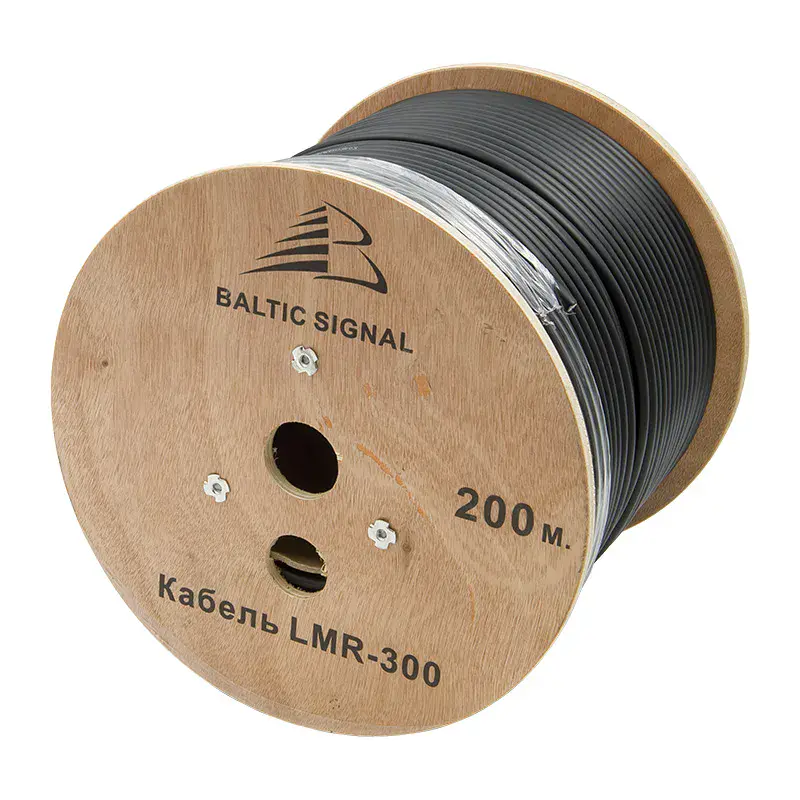

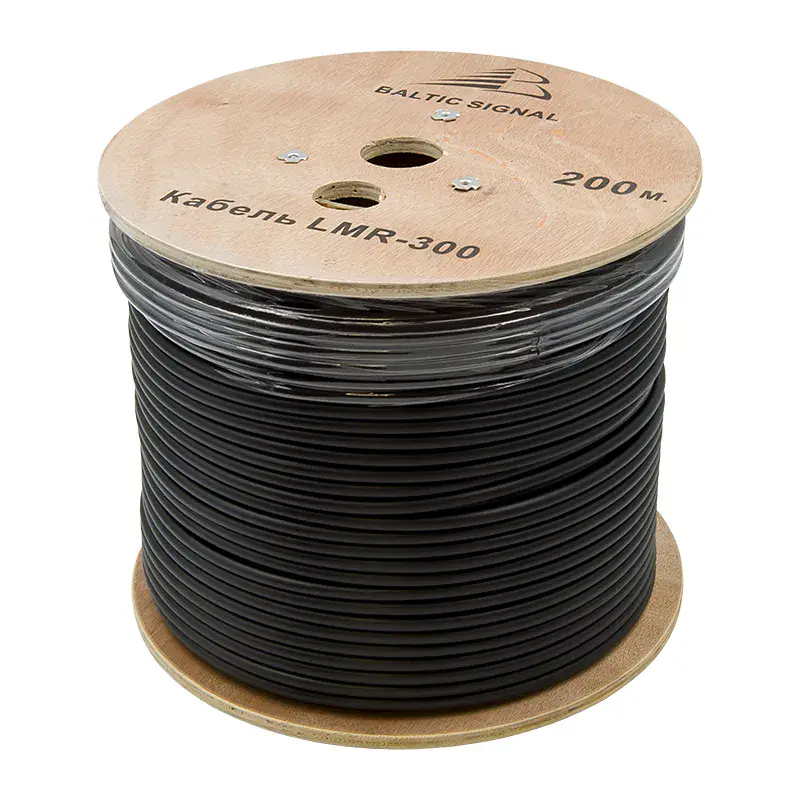

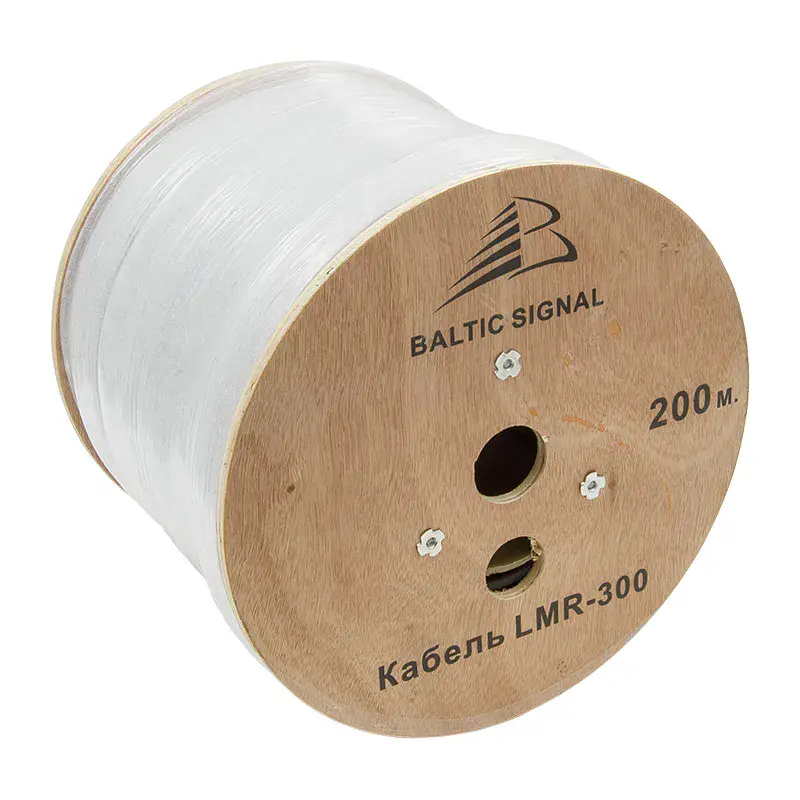

| Длина кабеля в бухте | 200 м |
| Вес | 6,5 кг / 100 м |
Документы
Купить кабель коаксиальный LMR-300 в Москве
LMR-300 продаётся в «Усилителе сигнала» на отрез из бухт по 200 м — хорошая альтернатива «пятёрке» для наружных участков. По Москве и Подмосковью прокладываем такие линии и ставим разъёмы. Коннекторы — в разделе разъёмы и переходники, другие марки для сравнения — в каталоге коаксиальный кабель. Протяжённость наружного участка назовите в письме на zakaz@usilitel-signala.ru.
