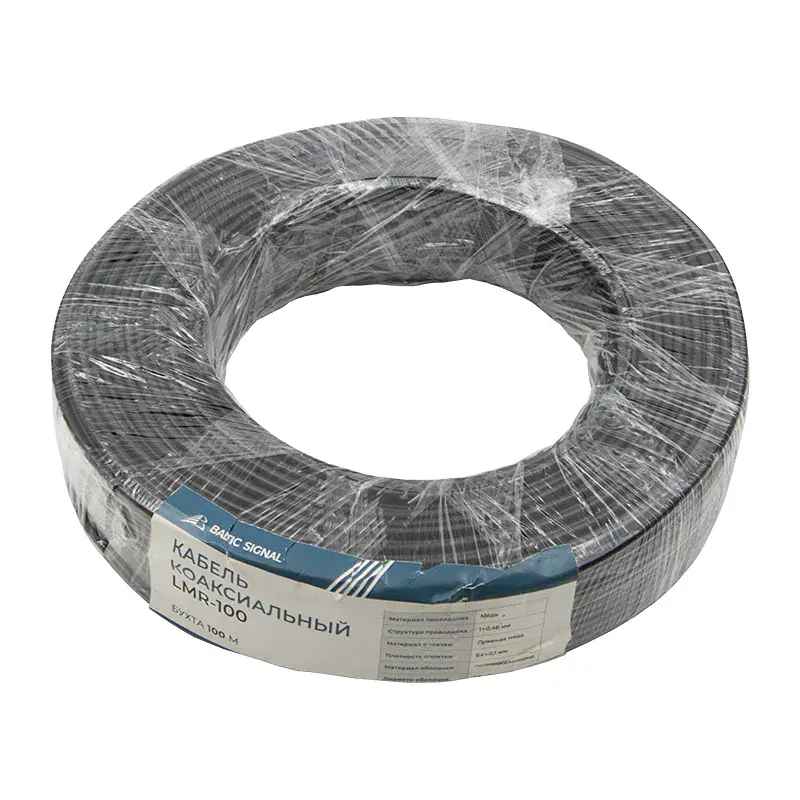

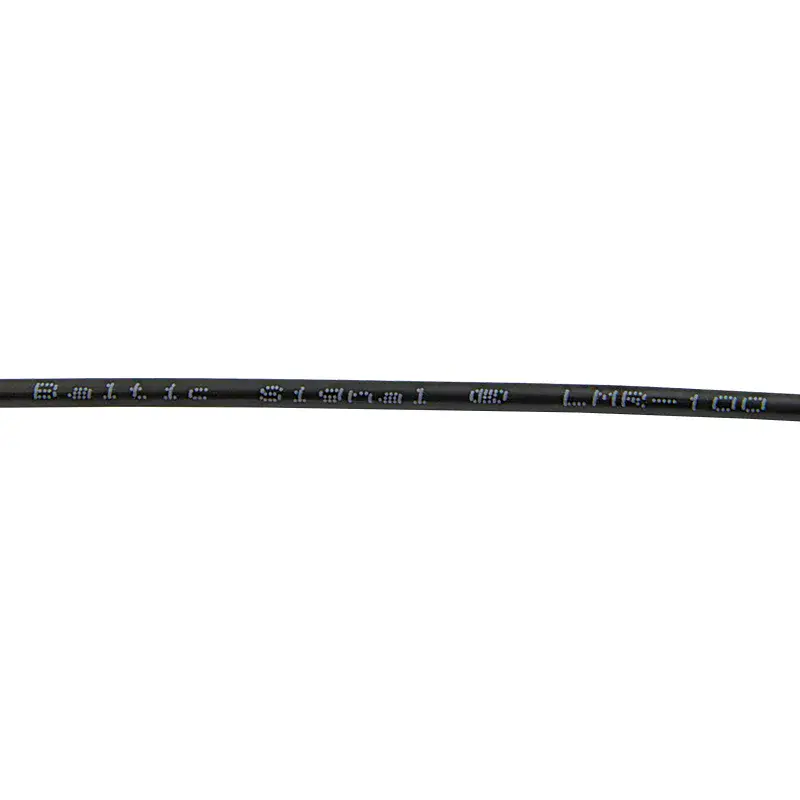

Кабель коаксиальный LMR-100
- Пиковая мощность0,6 кВт
- Длина кабеля в бухте100 м
- Волновое сопротивление50 Ом
- Сопротивление внутреннего проводника по постоянному току266 Ом/км
- Сопротивление внешнего проводника по постоянному току31,2 Ом/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
LMR-100 — радиокабель небольшой толщины (2,80 мм) для высокочастотных сигналов: им подключают антенны и передатчики на малых дистанциях, собирают измерительные цепи и компактные переходники-пигтейлы. Жила медная 0,46 мм, изоляция из сплошного полиэтилена, экран двойной — фольга и оплётка из луженой меди, эффективность экранирования от 80 дБ. Кабель выдерживает пиковую мощность 0,6 кВт и очень гибкий: однократный радиус изгиба — 6,4 мм. Потери высокие — 74,50 дБ/100 м на 900 МГц и 108,00 дБ/100 м на 1800 МГц, поэтому длина отрезков — считанные метры.
Радиокабель небольшой толщины LMR-100 предназначен для работы с высокочастотными сигналами. Его применяют для подключения антенн и передатчиков на малых дистанциях, организации измерительных цепей, а также для создания компактных переходников (пигтейлов).
Характеристики
| Марка кабеля | LMR-100 |
|---|---|
| Центральный проводник (материал) | медь |
| Центральный проводник (диаметр) | 0,46 мм |
| Изоляция (материал) | сплошной полиэтилен |
| Изоляция (диаметр) | 1,52 мм |
| Экран | двойной (алюминиевая фольга и оплетка из луженой меди) |
| Конфигурация оплетки | 64 x 0,1 мм |
| Диаметр экрана | 2,11 мм |
| Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
| Внешняя оболочка (диаметр) | 2,80 мм |
| Цвет | черный |
| Волновое сопротивление | 50 Ом |
| Погонная емкость | 101,1 пФ/м |
| Скорость распространения | 66% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 80 дБ |
| Сопротивление внутреннего проводника по постоянному току | 266 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 31,2 Ом/км |
| Пиковая мощность | 0,6 кВт |
| Испытательное напряжение изоляции | 500В |
| Напряжение пробоя оболочки | 2000В |
| Затухание (на 100 м) | 150 МГц: 28,50 дБ 280 МГц: 40,70 дБ 350 МГц: 45,60 дБ 400 МГц: 48,90 дБ 800 МГц: 67,70 дБ 900 МГц: 74,50 дБ 1200 МГц: 85,30 дБ 1500 МГц: 98,70 дБ 1800 МГц: 108,00 дБ 1900 МГц: 110,30 дБ 2000 МГц: 115,30 дБ 2500 МГц: 129,90 дБ 2700 МГц: 136,50 дБ 3000 МГц: 147,50 дБ |
| Минимальный радиус изгиба (однократный) | 6,4 мм |
| Минимальный радиус изгиба (многократный) | 25,4 мм |
| Усилие на разрыв | 66 Н |
| Рабочая температура | от -60°C до +85°C |
| Температура монтажа | от -30°C до +70°C |
| Температура хранения | от -60°C до +85°C |
| Длина кабеля в бухте | 100 м |
| Вес | 1,3 кг / 100 м |
Документы и видео
Купить кабель коаксиальный LMR-100 в Москве
LMR-100 в «Усилителе сигнала» отрезают из бухты по 100 м — для пигтейлов и коротких перемычек. На трассу от антенны до репитера или модема в Москве и Подмосковье подберём кабель толще. Коннекторы под эту марку — в разделе разъёмы и переходники, остальные марки — в каталоге коаксиальный кабель. Длину и назначение отрезка LMR-100 напишите на zakaz@usilitel-signala.ru — подберём коннекторы.
Вопросы о модели
Как купить кабель коаксиальный LMR-100 в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
