Кабель 5D-FB CU PVC (черный)
- Длина кабеля в бухте200 м
- Волновое сопротивление50 ±3 Ом
- Сопротивление внутреннего проводника по постоянному току6,9 Ом/км
- Сопротивление внешнего проводника по постоянному току20 Ом/км
- Сопротивление изоляции3000 МОм/км
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Кабель серии 5D-FB от Baltic Signal с цельным медным проводником 1,80 мм и ПВХ-оболочкой — для тех, кто хочет от «пятёрки» большей надёжности, чем даёт жила CCA. Медь не ломается при повторных изгибах, лучше паяется и не окисляется на срезе в разъёме. Кабель соединяет усилители связи, радиомодули и антенны в диапазоне частот до 6 ГГц; затухание — 18,90 дБ/100 м на 800 МГц и 37,41 дБ/100 м на 2700 МГц. Внешний диаметр — 7,54 мм, однократный радиус изгиба — 50 мм, рабочая температура — от −60 до +75 °C, вес — 6,3 кг на 100 м.
Кабель серии 5D-FB с цельным медным проводником и ПВХ-оболочкой используется для соединения усилителей связи, радиомодулей, антенн и других приборов, работающих в диапазоне частот до 6 ГГц.
Характеристики

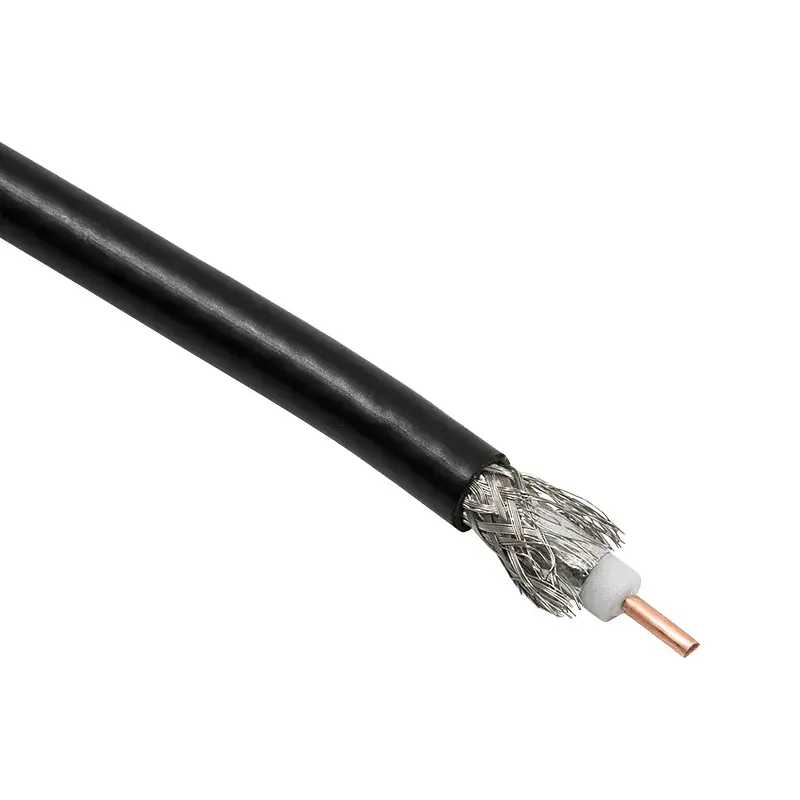

| Марка кабеля | 5D-FB CU PVC |
|---|---|
| Центральный проводник (материал) | медь |
| Центральный проводник (диаметр) | 1,80 мм |
| Изоляция (материал) | вспененный полиэтилен |
| Изоляция (диаметр) | 4,90 мм |
| Экран | двойной (алюминиевая фольга и алюминиево-магниевая оплетка) |
| Конфигурация оплетки | 120 x 0,15 мм |
| Диаметр экрана | 5,64 мм |
| Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
| Внешняя оболочка (диаметр) | 7,54 мм |
| Цвет | черный |
| Волновое сопротивление | 50 ±3 Ом |
| Погонная емкость | 82 ±2 пФ/м |
| Скорость распространения | 82% |
| Возвратные потери | ≥ 20 дБ |
| Эффективность экранирования | ≥ 75 дБ |
| Сопротивление внутреннего проводника по постоянному току | 6,9 Ом/км |
| Сопротивление внешнего проводника по постоянному току | 20 Ом/км |
| Сопротивление изоляции | 3000 МОм/км |
| Испытательное напряжение изоляции | 3000В |
| Напряжение пробоя оболочки | 1600В |
| Затухание (на 100 м) | 150 МГц: 7,80 дБ 280 МГц: 10,80 дБ 350 МГц: 12,10 дБ 400 МГц: 13,00 дБ 800 МГц: 18,90 дБ 900 МГц: 20,20 дБ 1200 МГц: 23,70 дБ 1500 МГц: 26,80 дБ 1800 МГц: 29,70 дБ 1900 МГц: 30,60 дБ 2000 МГц: 31,50 дБ 2500 МГц: 35,80 дБ 2700 МГц: 37,41 дБ 3000 МГц: 39,73 дБ |
| Минимальный радиус изгиба (однократный) | 50 мм |
| Минимальный радиус изгиба (многократный) | 150 мм |
| Усилие на разрыв | 500 Н |
| Стойкость к сдавливанию | 10 Н |
| Рабочая температура | от -60°C до +75°C |
| Температура монтажа | от -20°C до +50°C |
| Температура хранения | от -60°C до +75°C |

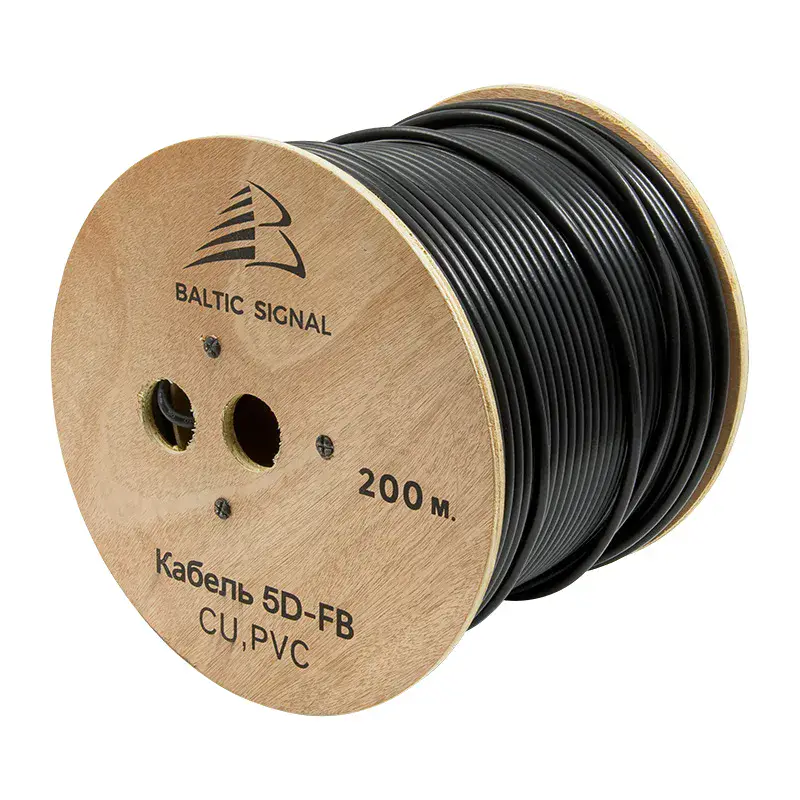

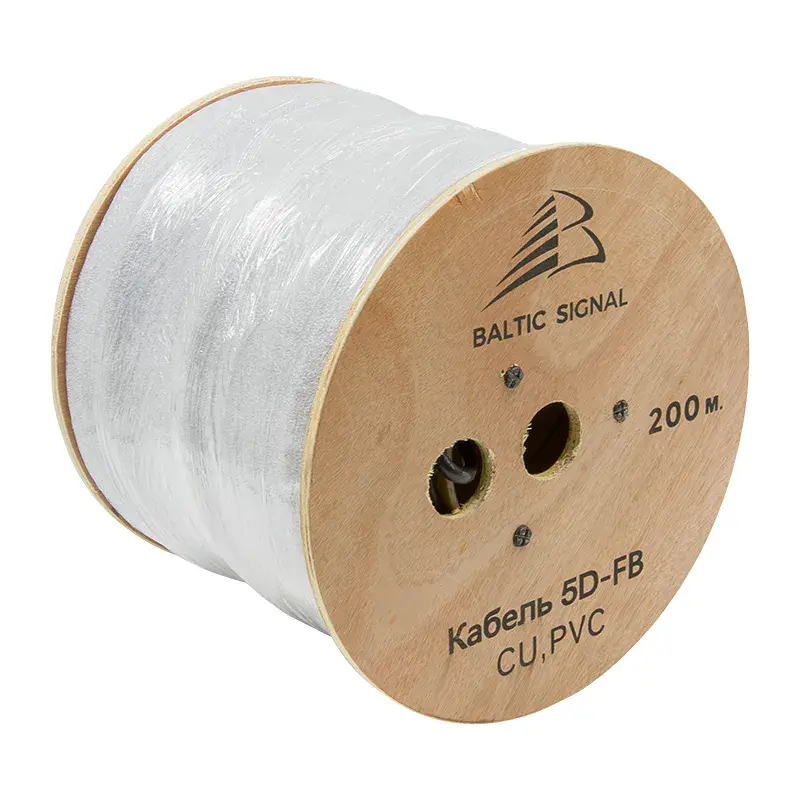

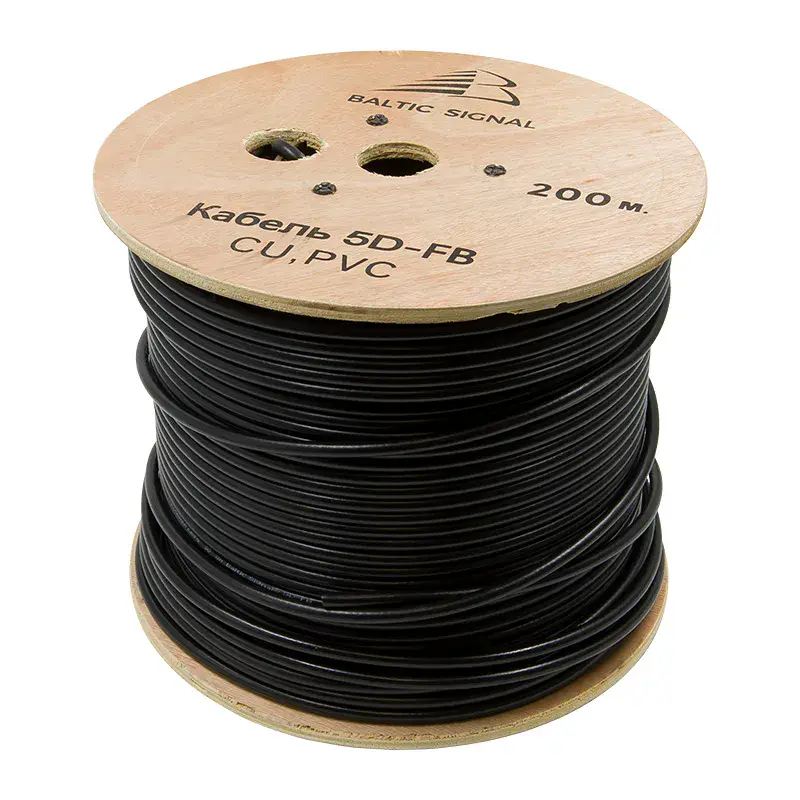

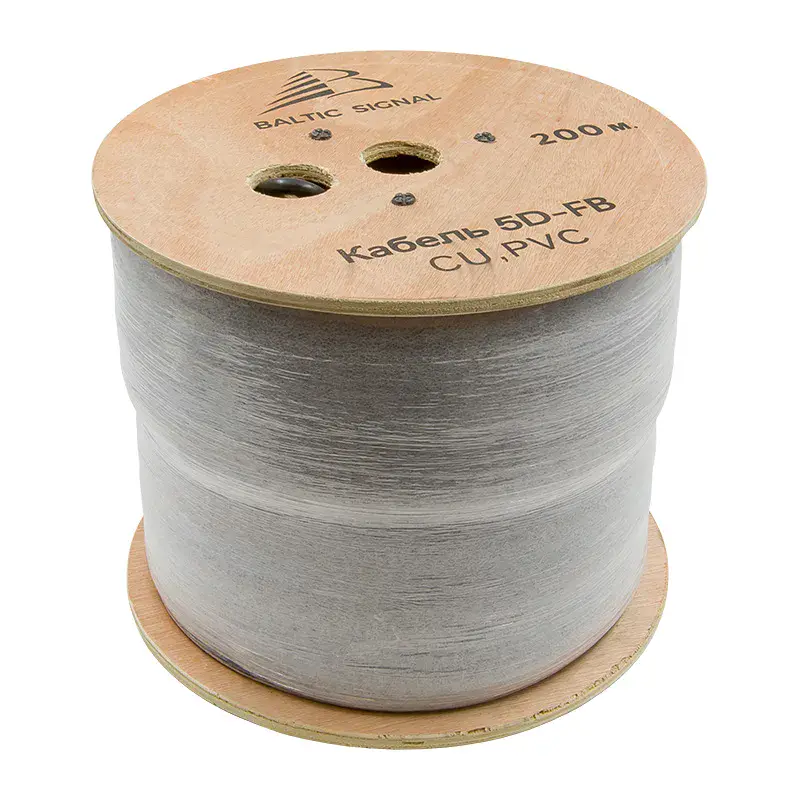

| Длина кабеля в бухте | 200 м |
| Вес | 6,3 кг / 100 м |
Документы и видео
Купить кабель 5D-FB CU PVC (черный) в Москве
Медный 5D-FB в обычной ПВХ-оболочке «Усилитель сигнала» продаёт отрезами из бухт по 200 м — его часто берут для частных домов, где трасса проходит снаружи и через стены. По Москве и области проложим кабель от антенны к репитеру и установим разъёмы. Антенну подберите в разделе внешние антенны, для сравнения марок откройте каталог коаксиальный кабель. Нужный метраж поможем посчитать по письму на zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить кабель 5D-FB CU PVC (черный) в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
