Линейный усилитель DS-2100/2600-33BST
- 2100/2600 МГц
- 33 дБм
- 3G/4G
- Максимальная выходная мощность UpLink, дБм-5±2
- Максимальная выходная мощность DownLink, дБм33±2
- Потребляемая мощность, не более, Вт50
- Коэффициент усиления UpLink, дБ40±3
- Коэффициент усиления DownLink, дБ40±3
- Диапазон регулировки коэффициента усиления (дБ/с, шаг 1 дБ)1-25
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
DS-2100/2600-33BST — двухдиапазонный линейный усилитель для систем, которые раздают 4G на частотах 2100 и 2600 МГц. Он совместим с репитерами тех же диапазонов — например, DS-LT-2100/2600-23 или цифровым DS-2100/2600-20 — и ставится в линию после них. Бустер усиливает 3G UMTS2100, 4G LTE2100 и LTE2600 на 40 дБ, выдаёт 33 дБм и расширяет покрытие на площадь до 2000 м² с подключением до семи внутренних антенн. Ручная регулировка — до 25 дБ с шагом 1 дБ, АРУ — более 10 дБ. Лёгкий корпус 188 × 265 × 68 мм массой 2,5 кг питается от адаптера 24 В / 2 А.
Линейный усилитель мощности (бустер) 2100/2600 МГц, усиление 40±3 дБ, мощность до 33 дБм (2 Вт), площадь покрытия до 2 000 м². *Внешний вид устройства может отличаться
Линейный усилитель мощности (бустер) DS-2100/2600-33BST является дополнительным элементом системы для расширения зоны покрытия сигналом сотовой связи. Предназначен для организации систем усиления на объектах с потребностью покрытия больших площадей Рекомендуемый уровень входной мощности, поступающей на линейный усилитель, -15 дБм. При необходимости внесения дополнительного затухания используйте аттенюатор. Не способен заменить репитер. Устанавливается строго последовательно после основного усилителя мощности (репитера), возможно параллельное подключение нескольких бустеров к одному основному усилителю Линейный усилитель DS-2100/2600-33BST может быть установлен только в системах с двухдиапазонными репитерами, работающими на частотах 2100 МГц и 2600 МГц и поддерживающими стандарты связи: 3G UMTS2100, 4G LTE2100, 4G LTE2600.

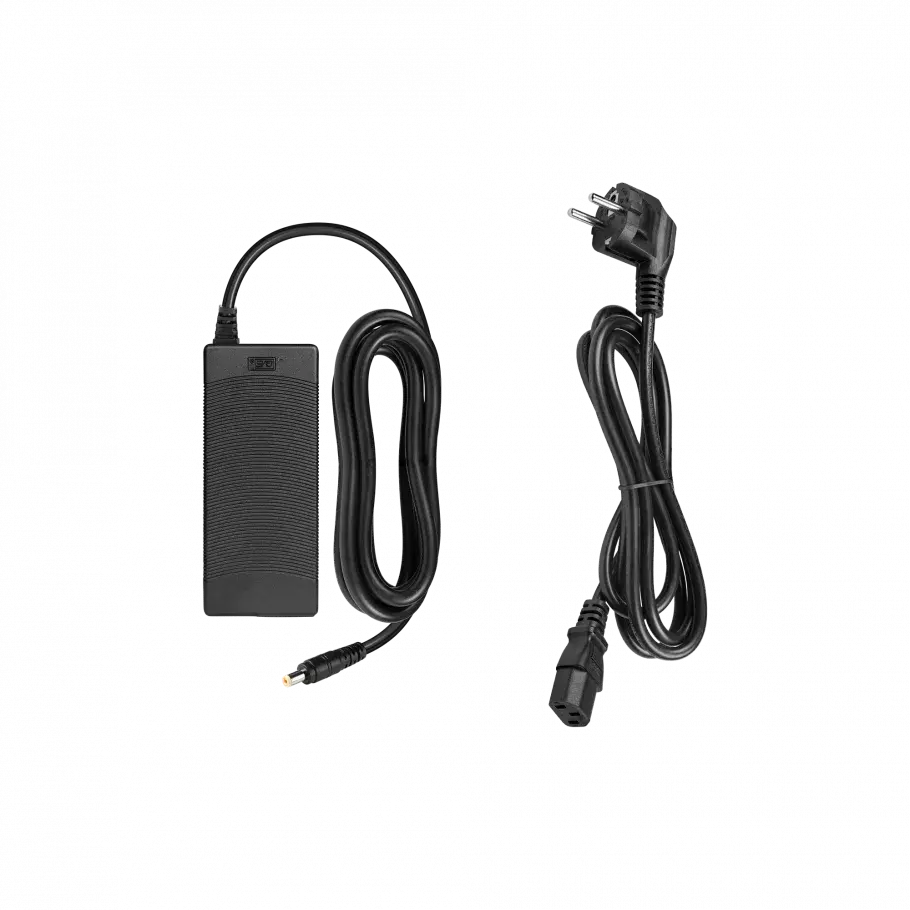

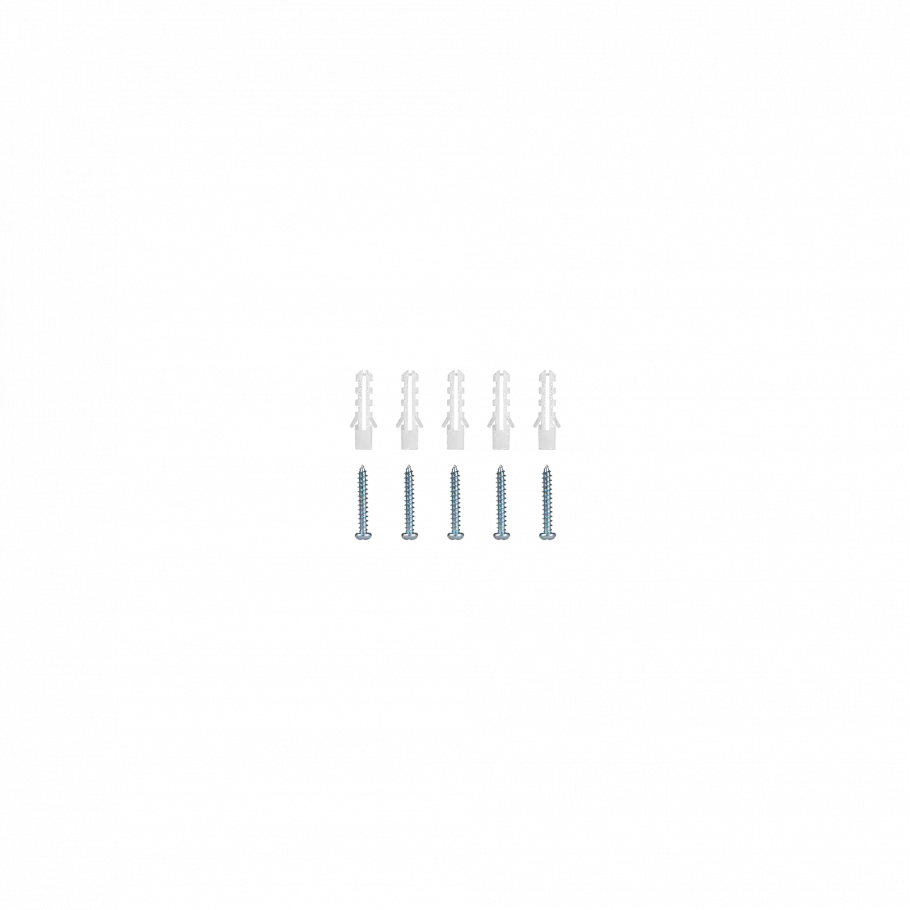

Например: DS-2100/2600-20 (цифровой), DS-LT-2100/2600-23, DS-2100/2600-23, DS-2100/2600-27 Обладает функцией Автоматической Регулировки Усиления (АРУ), обеспечивающей защиту устройства от превышения уровня мощности поступающего сигнала. Для возможности самостоятельного регулирования параметров усиления по обоим каналам передачи (UpLink и DownLink) предусмотрена ручная регулировка усиления (РРУ) с помощью панели управления Комплектация: Линейный усилитель мощности (бустер) Комплект крепежа Адаптер питания Паспорт изделия.
Инструкция по эксплуатации Улучшите уровень мобильного сигнала с помощью комплектов усиления сотовой связи ДалСВЯЗЬ. Модели усилителей сигнала сотовой связи позволяют расширить зону покрытия сигналом 2G/3G/4G. в стандартах связи GSM, CDMA/WCDMA/UMTS, LTE/LTE+. Основной элемент системы — репитер должен быть подобран или разработан непосредственно под радиоусловия пользователя для качественного усиления связи
Характеристики
| Место установки | в помещении |
|---|---|
| Стандарт связи | 3G UMTS2100, 4G LTE2100, 4G LTE2600 |
| Рабочий диапазон частот UpLink, МГц | 1920-1980, 2500-2570 |
| Рабочий диапазон частот DownLink, МГц | 2110-2170, 2620-2690 |
| Максимальная выходная мощность UpLink, дБм | -5±2 |
| Максимальная выходная мощность DownLink, дБм | 33±2 |
| Коэффициент усиления UpLink, дБ | 40±3 |
| Коэффициент усиления DownLink, дБ | 40±3 |
| Диапазон регулировки коэффициента усиления (дБ/с, шаг 1 дБ) | 1-25 |
| Автоматическая регулировка усиления [АРУ] (дБ), более | 10 |
| Неравномерность АЧХ (дБ), не более | 8 |
| Интермодуляционные составляющие 9кГц-1ГГц (дБм), менее | -36 |
| Интермодуляционные составляющие 1ГГц-12.75ГГц (дБм), менее | -30 |
| Коэффициент шума, не более (дБ) | 8 |
| КСВн, не более | 2 |
| Волновое сопротивление, Ом | 50 |
| ВЧ разъем | N-тип, розетка |
| Питание (адаптер) | DC: 24В, 2А |
| Потребляемая мощность, не более, Вт | 50 |
| Максимальное количество внутренних антенн* | 7 |
| Степень защиты | IP40 |
| Габаритные размеры (мм) | 188×265×68 |
| Вес, нетто (кг) | 2.5 |
| Вес, брутто (кг) | 3.0 |
Документы
Купить линейный усилитель DS-2100/2600-33BST в Москве

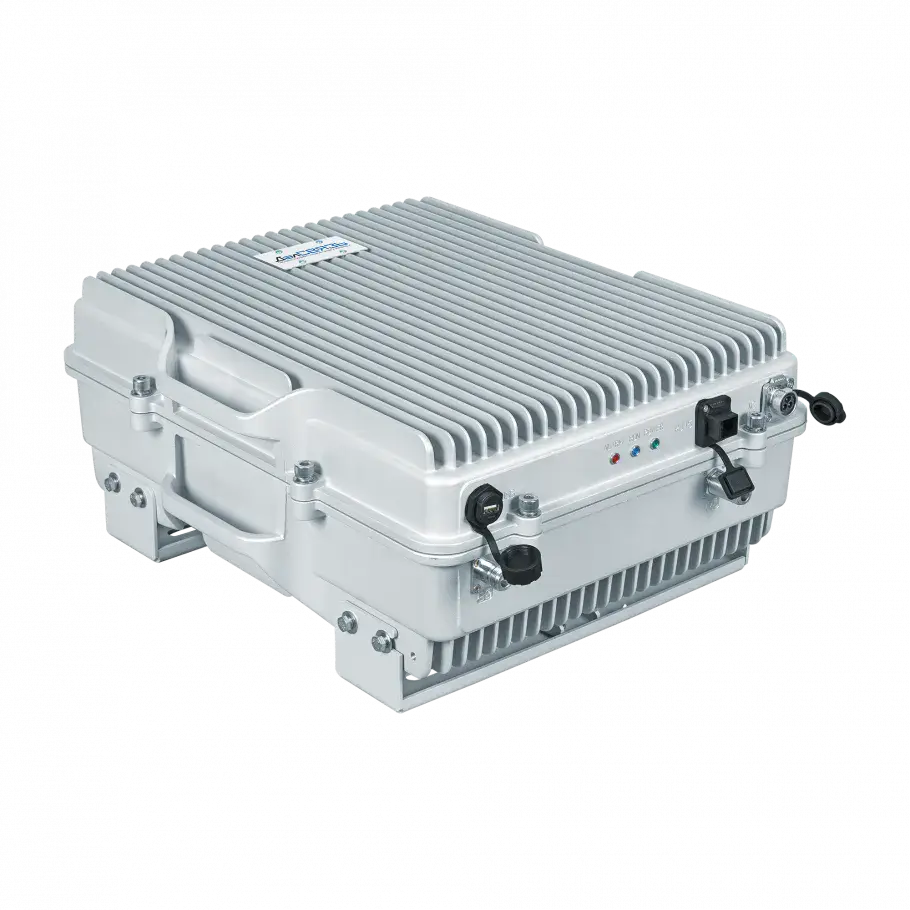

В «Усилителе сигнала» DS-2100/2600-33BST можно купить отдельно или в составе системы под ключ — монтируем по Москве и Московской области. Донор подбирается среди репитеров 2100 и 2600 МГц, а если нужен и 1800 МГц — среди репитеров 1800, 2100 и 2600 МГц вместе с трёхдиапазонным бустером. В письме на zakaz@usilitel-signala.ru опишите объект и донорский репитер — проверим, подойдёт ли DS-2100/2600-33BST.
Вопросы о модели
Подойдёт ли линейный усилитель DS-2100/2600-33BST для моего оператора?
Модель усиливает 2100 / 2600 МГц. Эти частоты используют все четыре оператора — МТС, Билайн, МегаФон и T2. Подойдёт, если ваш оператор в месте установки работает на одной из них: это покажет замер сигнала на улице.
Какую площадь покрывает линейный усилитель DS-2100/2600-33BST?
До 2000 м² по данным производителя. Реальная площадь зависит от уровня сигнала на улице, материала стен и числа внутренних антенн.
Как купить линейный усилитель DS-2100/2600-33BST в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
