Антенна DL-700/2700-11 Направленная

Описание

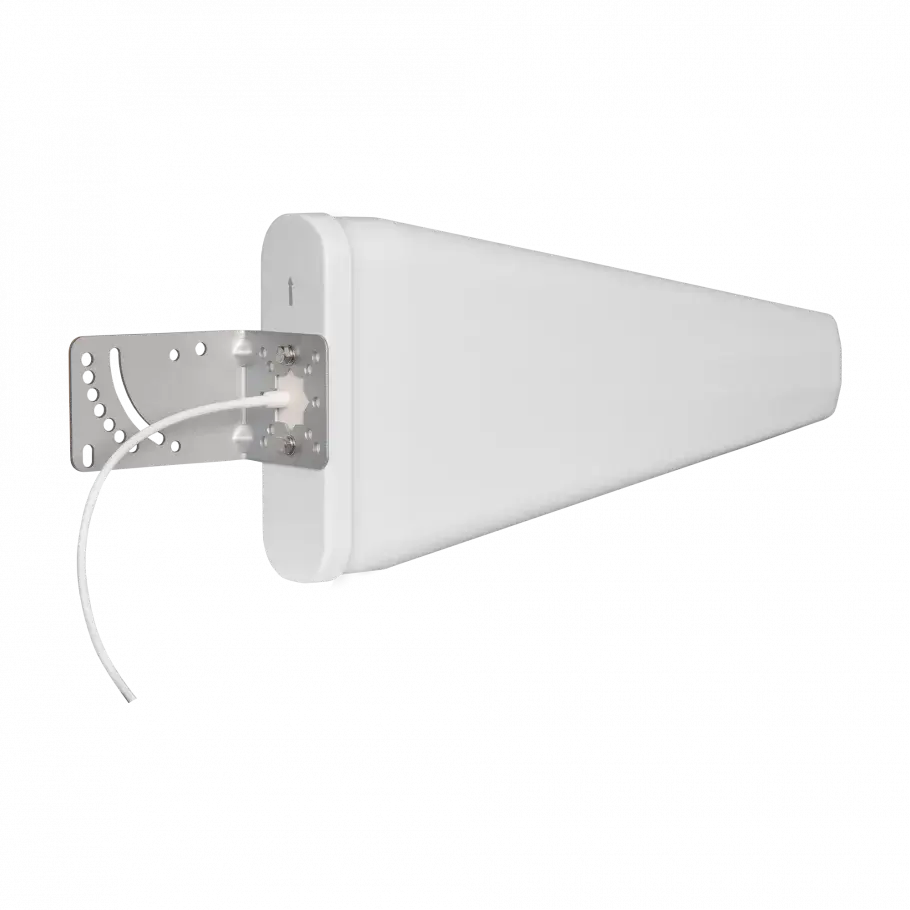

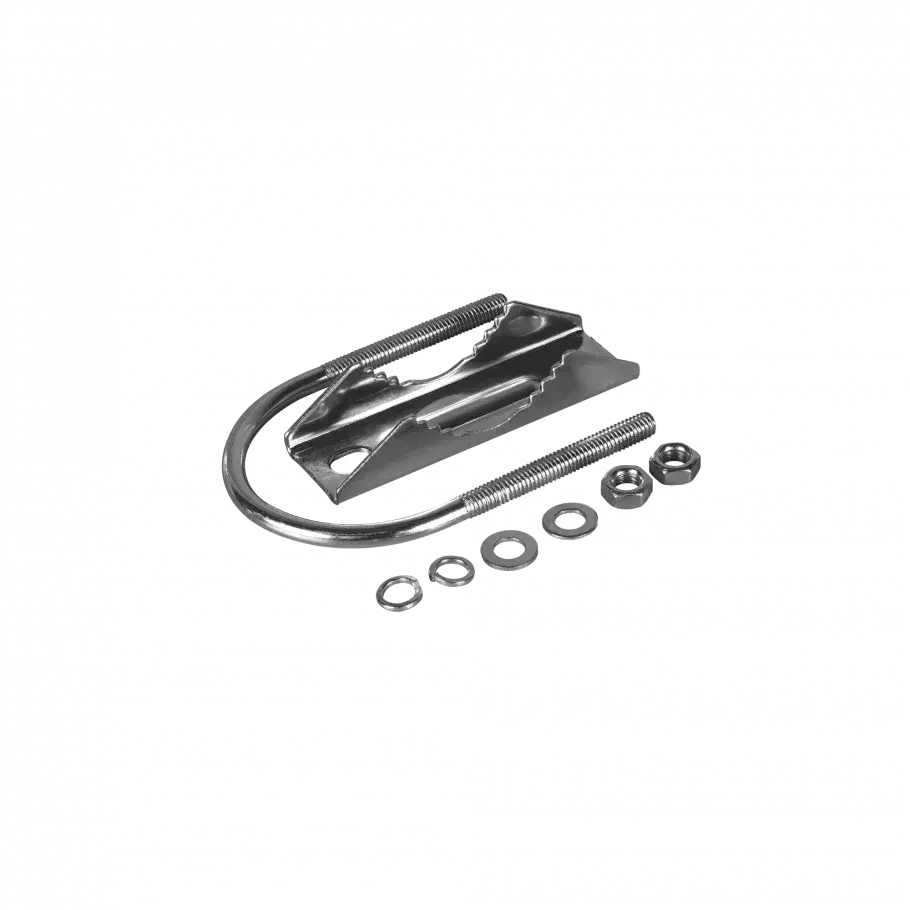

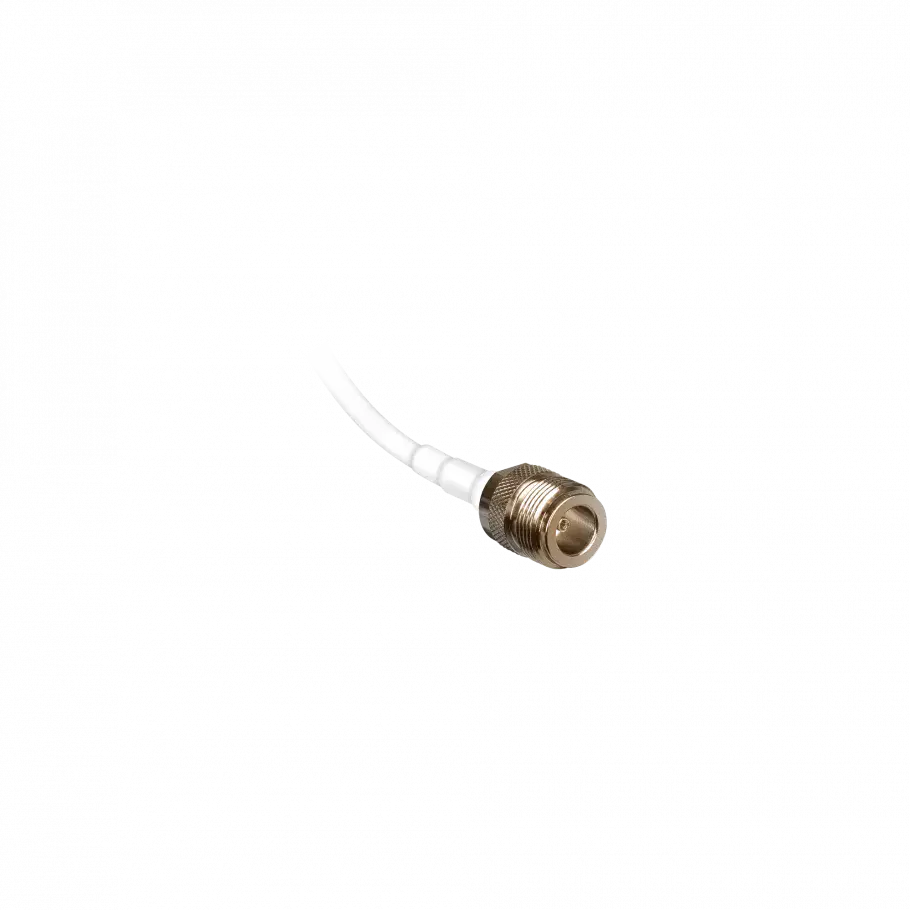

ДалСВЯЗЬ DL-700/2700-11 — логопериодическая направленная антенна, которая подходит практически к любому репитеру благодаря широкой полосе 695–960 и 1710–2700 МГц: GSM900 и GSM1800, UMTS900 и UMTS2100, LTE800, LTE1800, LTE2100, LTE2600 и Wi-Fi. Усиление — 10–11 дБ, а широкий луч (около 60° по горизонтали) позволяет легко навести её на базовую станцию — желательно в прямой видимости. Обычно её ставят на крышу загородного дома, на мачту или кронштейн: крепление U-зажимом на трубу 22–50 мм. Излучатели заземлены по постоянному току для грозозащиты, корпус из АБС и алюминия выдерживает ветер до 35 м/с и температуру от −40 до +60 °C. Разъём N-female вынесен на хвост 0,3 м, масса — 0,67 кг.

Внешняя направленная всепогодная антенна, тип - волновой канал, усиление 11 дБ, кабель 0.3 м, N-розетка

Широкополосная логопериодическая направленная всепогодная антенна DL-700/2700-11 универсальна для монтажа с любыми усилителями сотовой связи благодаря ее широкому диапазону частот 695-960…1710-2700 МГц. Антенна обладает коэффициентом усиления до 10-11 дБ и предназначена для работы в стандартах сотовой связи 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE1800, 4G LTE2100, 4G LTE2600, Wi-Fi Прочный герметичный пластиковый корпус позволяет обезопасить антенну от непогоды и эксплуатировать ее как в помещении, так и на улице.

Широкий угол излучения в горизонтальной (до 60°) и вертикальной (до 65°) плоскости позволяет легко настроить антенну по направлению к базовой станции (крайне желательно наличие прямой видимости). Оптимальным местом установки антенны DL-700/2700-11 является крыша загородного дома с креплением на мачту или кронштейн. Высокочастотный разъем антенны N-типа (розетка) имеет стандартизированное для систем усиления мобильной связи волновое сопротивление 50 Ом, обеспечивающее согласование со всей системой усиления.

Антенна сохраняет устойчивый прием сигнала при порывах ветра до 35 м/с Комплектация: Антенна DL-700/2700-11 – 1 шт Комплект крепежа – 1 шт Паспорт изделия – 1 шт Внешняя антенна получает радиосигнал от вышки оператора, затем транслирует на репитер, с которым соединяется коаксиальным кабелем. Усилитель связи усиливает его, затем распространяет на абонентские устройства посредством внутренних антенн, передавая усиленный сигнал к ним по кабелю. Точки монтажа внутренних антенн выбирает сам абонент перед установкой.

Репитер сотовой связи это прибор для усиления сигнала сотовой связи, усиливающий получаемый от базовой станции сигнал до уровня, достаточного, чтобы получить в конкретной области его действия стабильную сотовую связь. Зона покрытия зависит от количества устанавливаемых внутренних антенн, правильно подобранных мест их установки, выходной мощности усилителя связи.

Характеристики

Документы

• Инструкция (PDF)
