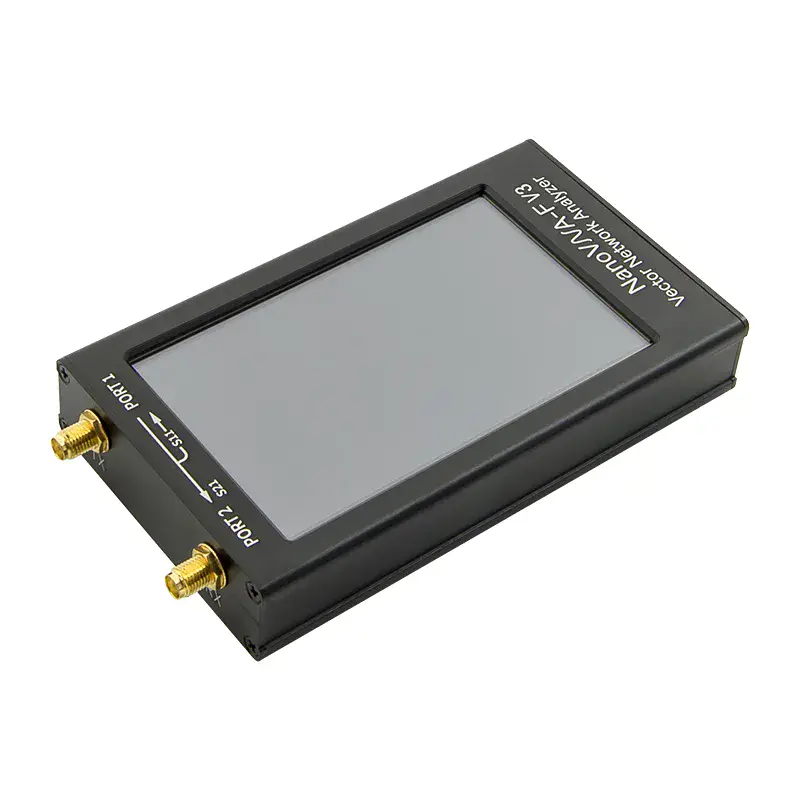

Векторный анализатор цепей NanoVNA-F V3 (до 6000 МГц)

Name: Векторный анализатор цепей NanoVNA-F V3 (до 6000 МГц)
Brand: Baltic Signal
SKU: 8266
Price: 30000 RUB
Availability: InStock

Артикул: 8266

30 000 ₽

В наличии

Написать

Характеристики

Бренд:: Baltic Signal
Тип:: Прочее оборудование

Максимальная выходная мощность-10 дБм
Рабочий диапазон частот1–6000 МГц
Динамический диапазон S21< 3 ГГц: 65 дБ > 3 ГГц: 60 дБ
Динамический диапазон S11< 3 ГГц: 50 дБ > 3 ГГц: 40 дБ
Рабочий диапазон температурот -0°C до +45°C
Стабильность частоты< ±1 ppm (частей на миллион)

Подбор под частоту оператора
Консультация по монтажу
Документация производителя

Описание

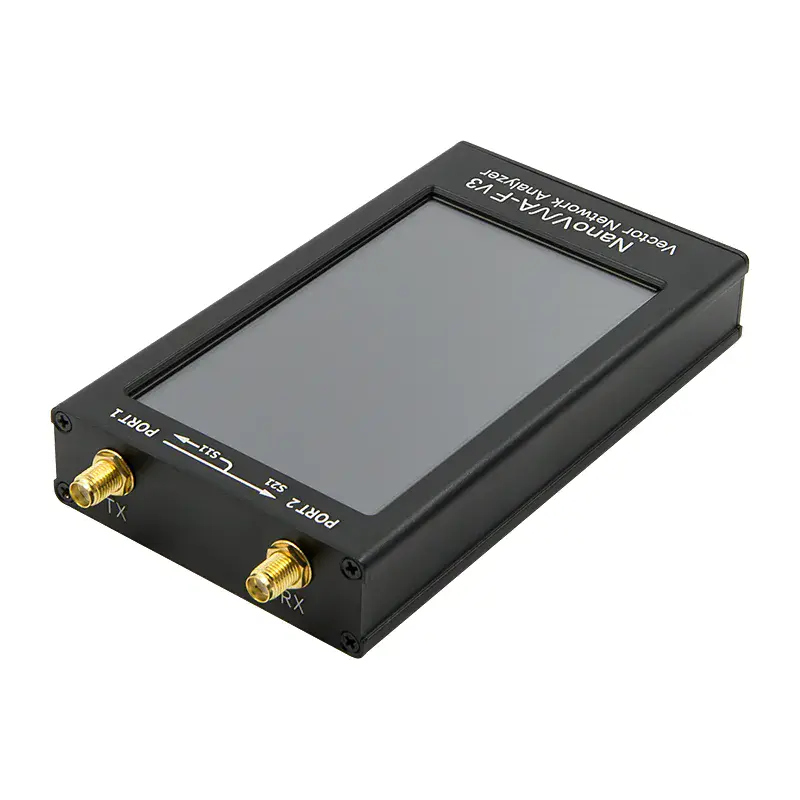

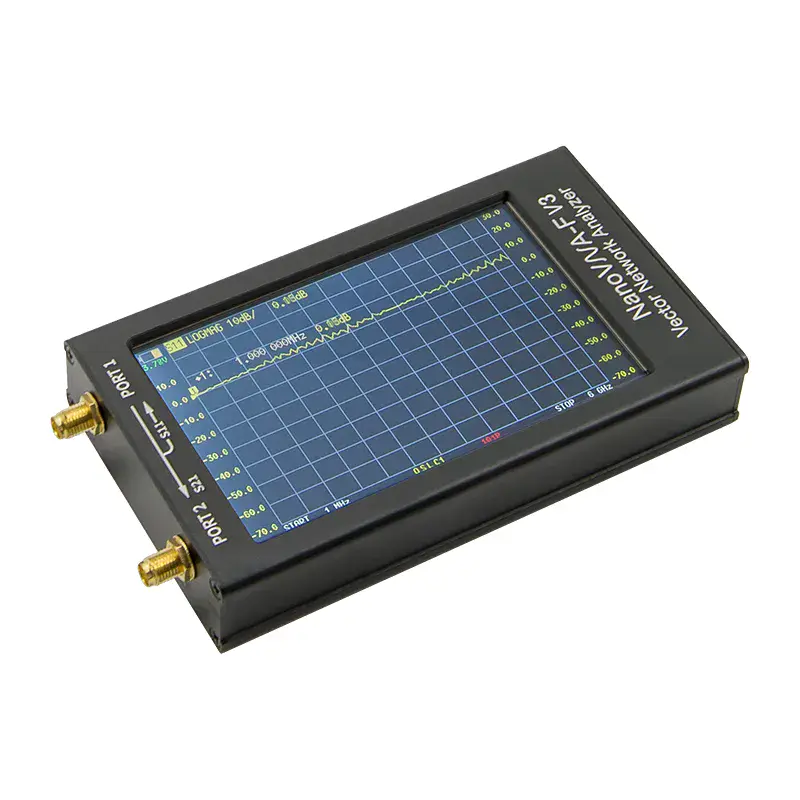

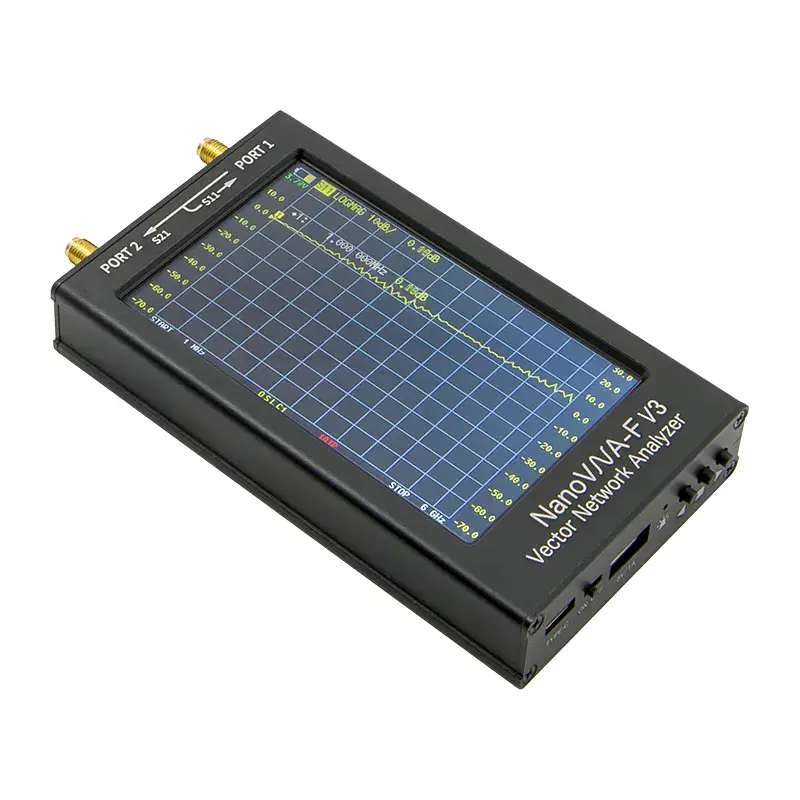

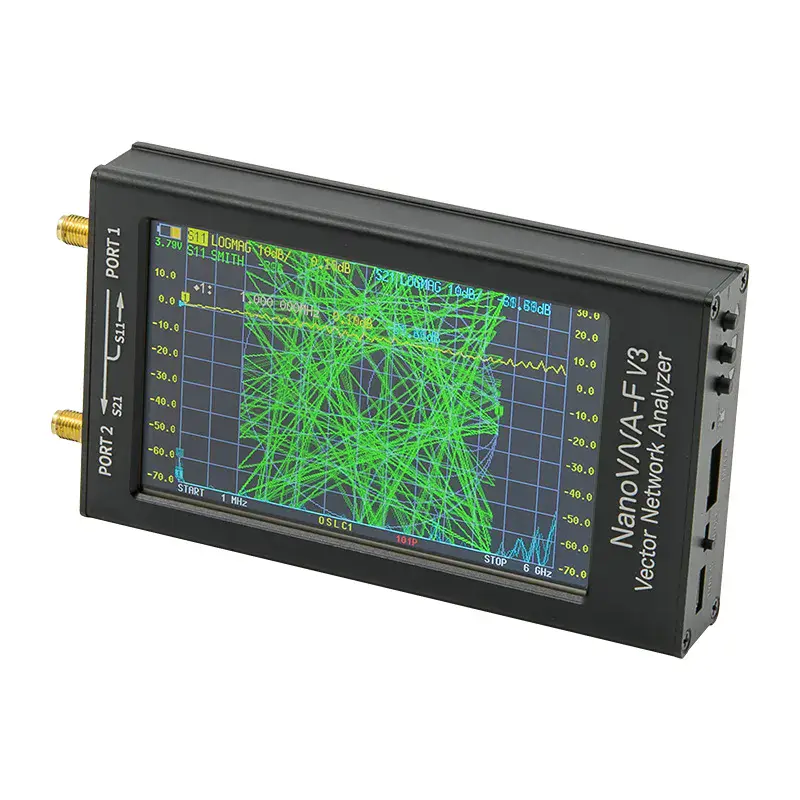

Портативный двухпортовый прибор измеряет параметры S11 и S21 радиочастотных устройств в диапазоне от 1 МГц до 6 ГГц.

Характеристики

Рабочий диапазон частот	1–6000 МГц
Максимальная выходная мощность	-10 дБм
Стабильность частоты	< ±1 ppm (частей на миллион)
Динамический диапазон S21	< 3 ГГц: 65 дБ > 3 ГГц: 60 дБ
Динамический диапазон S11	< 3 ГГц: 50 дБ > 3 ГГц: 40 дБ
Количество точек развертки	801 (регулируется)
Скорость развертки	200 т/с
Количество трассировок	4
Количество маркеров	4
Память калибровок	12
ЖК-дисплей	4,3″ IPS (800 x 480), цветной, сенсорный (резистивный)

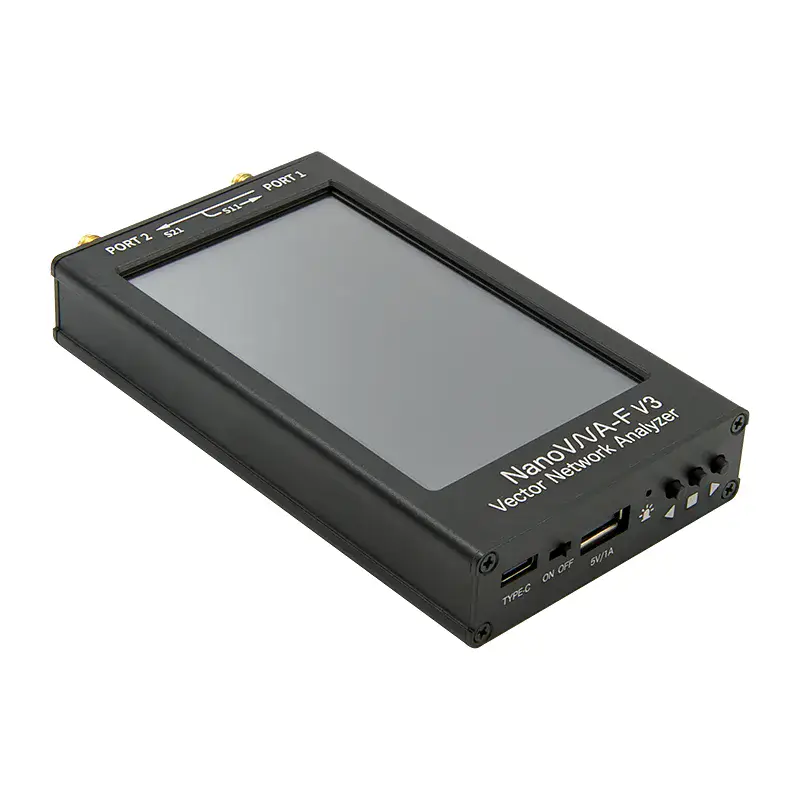

Порты и интерфейсы	1 x SMA-female (PORT 1) 1 x SMA-female (PORT 2) 1 x USB Type-C 1 x USB-A (для зарядки других устройств)
Питание	5В
Аккумулятор	4500 мАч, литий-полимерный, несъемный
Время непрерывной работы от аккумулятора	5 ч
Рабочий диапазон температур	от -0°C до +45°C
Размер	130 x 75 x 22 мм
Вес	256 г

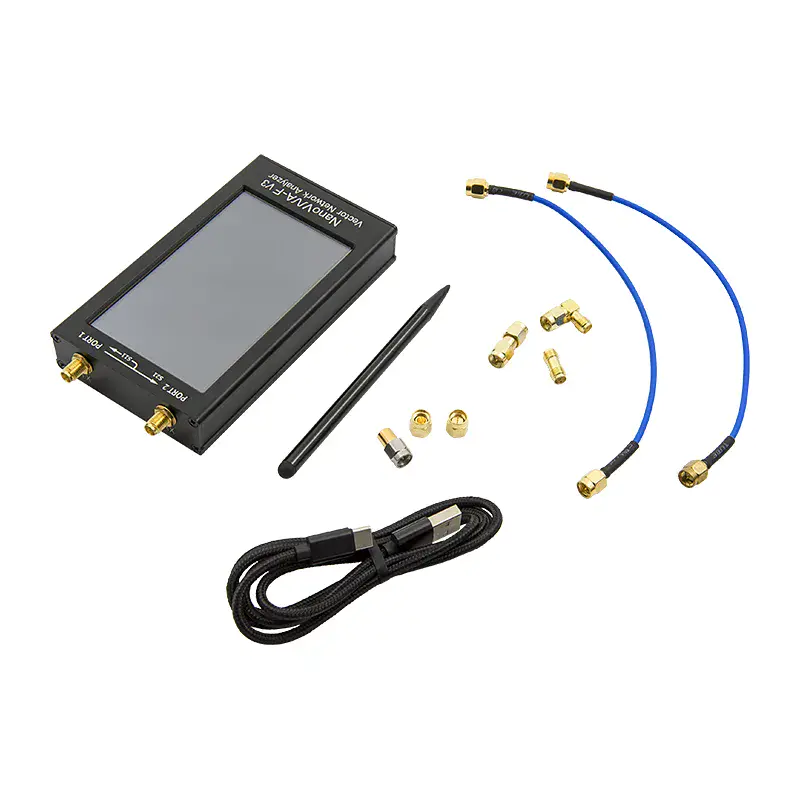

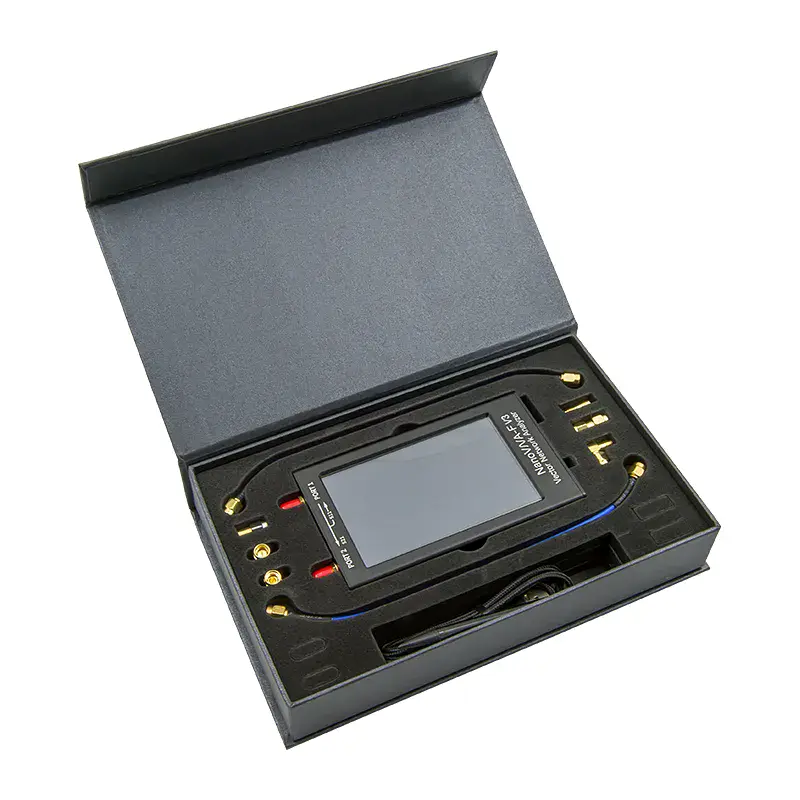

Комплектация	векторный анализатор, комплект калибровочных нагрузок, 2 пигтейла SMA-male — SMA-male, переходник SMA-female — SMA-female, переходник SMA-male — SMA-male, переходник SMA-male — SMA-female (угловой), кабель USB-A — USB Type-C, стилус
