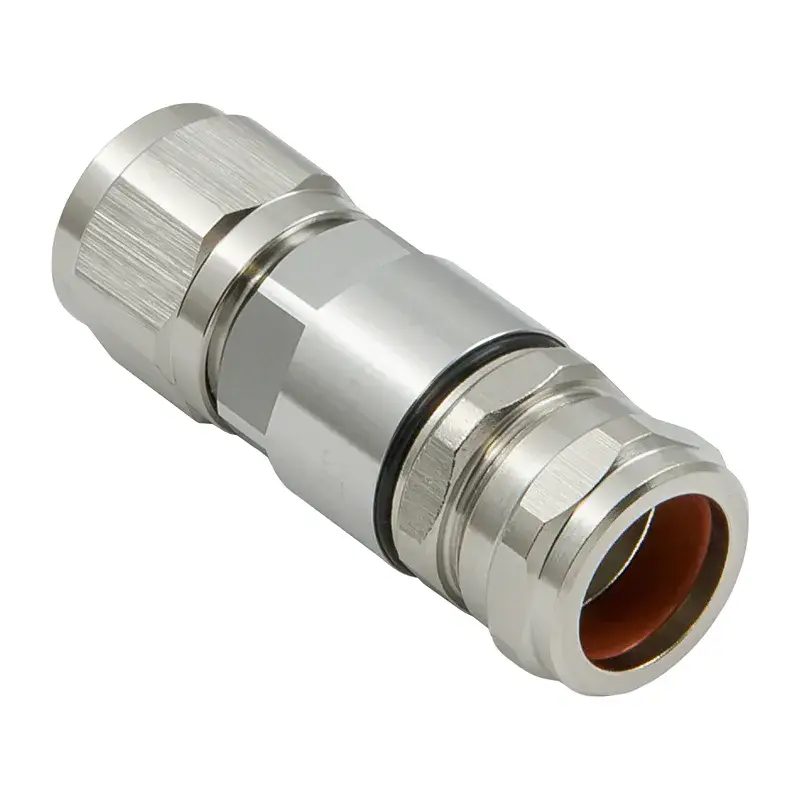

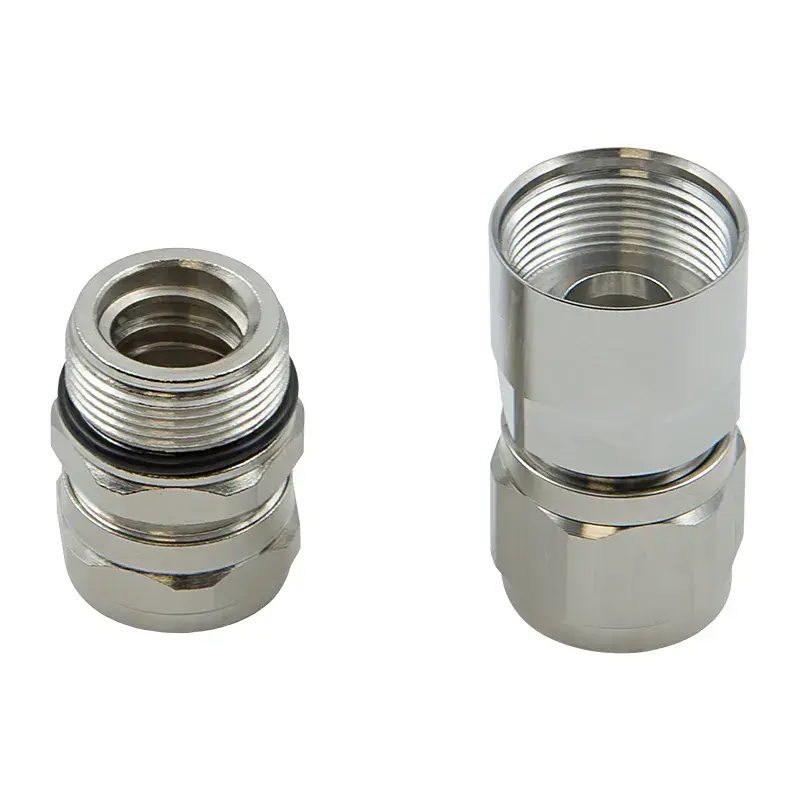

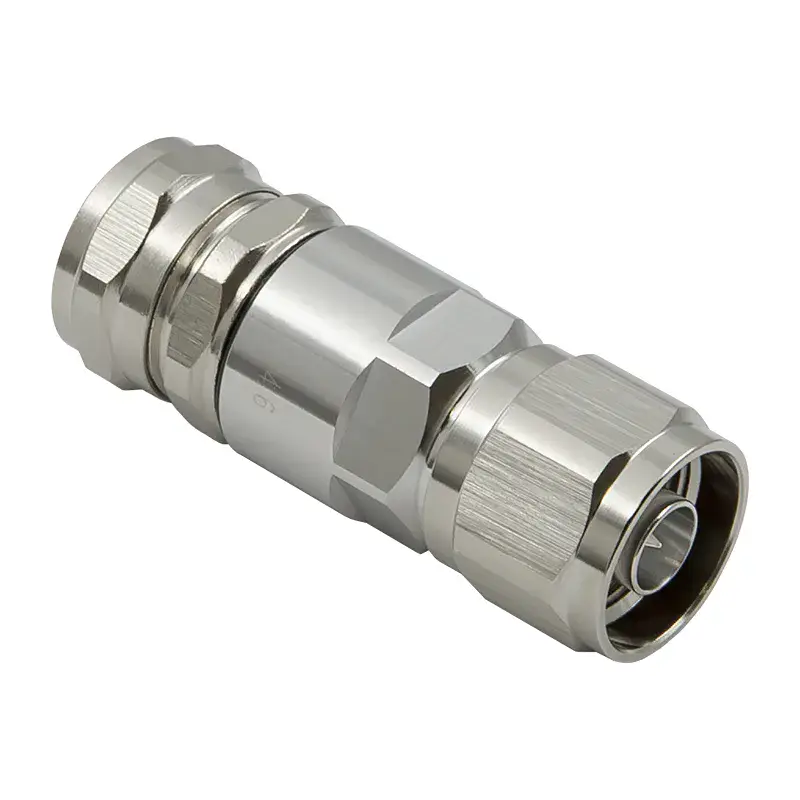

Разъём NM-1/2SF (N-male, прижимной, на кабель 1/2 SF)
- Частотный диапазон0–7,5 ГГц
- Диапазон рабочих температурот -40°С до +85°С
- КСВн (коэффициент стоячей волны по напряжению)≤ 1,10 @2700 МГц ≤ 1,20 @2700–4000 МГц
- Волновое сопротивление50 Ом
- Сопротивление изоляции≥ 5000 МОм
- Сопротивление внутреннего контакта≤ 0,40 мОм
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Сверхгибкий фидер 1/2″ SuperFlex удобнее обычного: его можно изгибать с малым радиусом, поэтому им делают перемычки между оборудованием и прокладывают трассы с поворотами. Для него нужен свой разъём — NM-1/2SF, прижимная вилка N-male с цанговым центральным контактом. Диапазон до 7,5 ГГц, КСВн не более 1,10 до 2700 МГц, интермодуляция PIM3 не выше −160 дБн, ресурс от 500 циклов соединения. Размер 60 x Ø25 мм, вес 62 г, работа от −40 до +85 °C.
Прижимной коннектор типа N-male для подключения сверхгибкого фидера 1/2ʺ SF.
Характеристики
| Разъем | N-male |
|---|---|
| Марка кабеля | 1/2″ SuperFlex |
| Волновое сопротивление | 50 Ом |
| Частотный диапазон | 0–7,5 ГГц |
| Сопротивление изоляции | ≥ 5000 МОм |
| Сопротивление внутреннего контакта | ≤ 0,40 мОм |
| Сопротивление внешнего контакта | ≤ 0,20 мОм |
| Испытательное напряжение | ≥ 2500В RMS (50 Гц) |
| Уровень интермодуляционных искажений третьего порядка (PIM3) | ≤ -160 дБн (при несущих 2x43 дБм) |
| КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,10 @2700 МГц ≤ 1,20 @2700–4000 МГц |
| Количество циклов соединения | ≥ 500 |
| Монтаж на гофру | прижимной |
| Монтаж центрального контакта | цанга |
| Конструктивное исполнение | прямое |
| Диапазон рабочих температур | от -40°С до +85°С |
| Размер | 60 x Ø25 мм |
| Вес | 62 г |
Документы и видео
Купить разъём NM-1/2SF (N-male, прижимной, на кабель 1/2 SF) в Москве
Разъём NM-1/2SF можно заказать в «Усилителе сигнала». Обратите внимание: на обычный фидер 1/2″ он не подойдёт — для него есть отдельная модель в разделе разъёмы и переходники. Готовые перемычки на SuperFlex — среди кабельных сборок в Москве и области. По Москве и Московской области работаем на крупных объектах; пишите на zakaz@usilitel-signala.ru.
