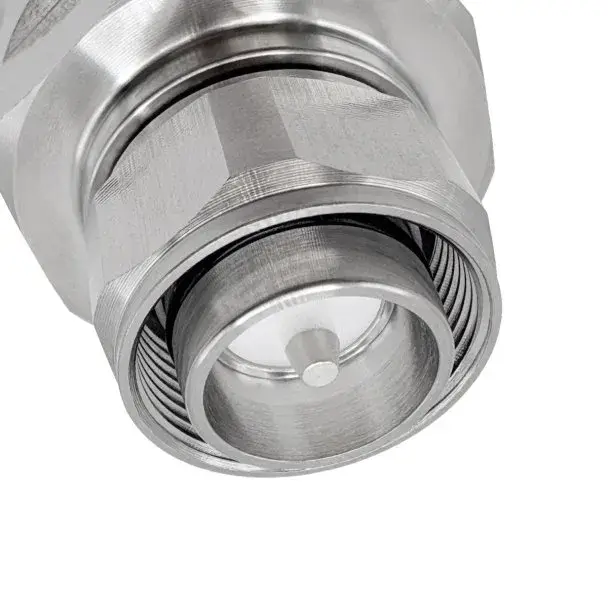

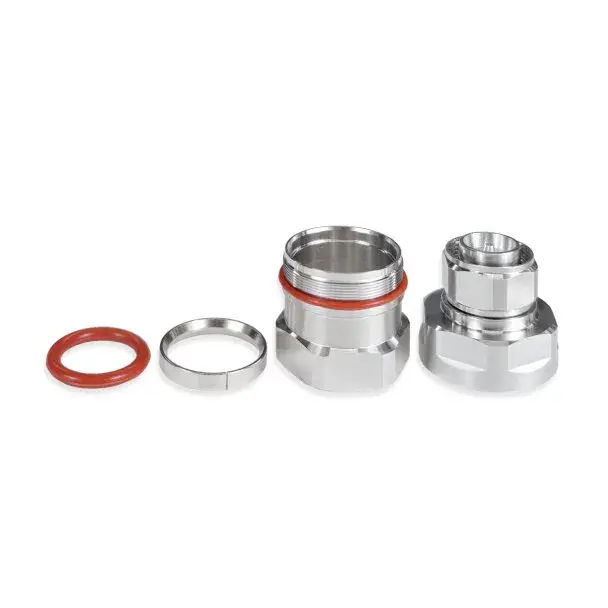

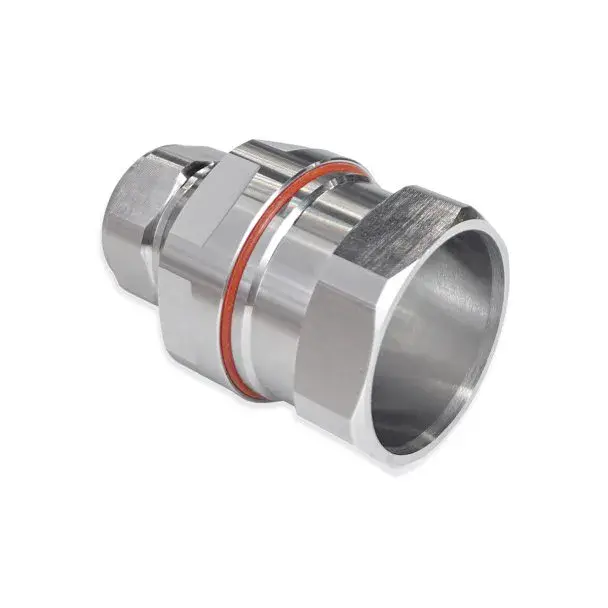

Разъем 4.3-10-male 7/8
- Диапазон рабочих частот, МГцдо 3 ГГц
- Волновое сопротивление50 Ом
- Сопротивление изоляции≥5000 МОм
- ВЧ разъем4.3-10-male 7/8
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Фидер 7/8 — толстый магистральный кабель: его прокладывают на магистральных участках крупных объектов, где важна каждая доля децибела. Разъём VEGATEL 4.3-10-male 7/8 монтируется на гофру прижимом, центральный контакт фиксируется цангой. Вносимые потери не более 0,1 дБ, КСВН до 1,15, пассивная интермодуляция не выше −155 дБн, диапазон — до 3 ГГц. Корпус латунный с покрытием из тройного сплава, центральный контакт — латунь с серебром, диэлектрик тефлон. Компактный стандарт 4.3-10 позволяет подключать толстый фидер к современному оборудованию без громоздких переходов.
Характеристики
| ВЧ разъем | 4.3-10-male 7/8 |
|---|---|
| Серия | 4.3-10 |
| Тип центрального контакта | Male (вилка) |
| Марка кабеля | 7/8 |
| Волновое сопротивление | 50 Ом |
| Диапазон рабочих частот, МГц | до 3 ГГц |
| КСВН | ≤1.15 |
| Вносимые потери | ≤0.1 дБ |
| PIM | ≤-155дБн |
| Монтаж на гофру | прижимной |
| Монтаж центр. контакта | цанга |
| Покрытие корпуса | латунь, покрытие из тройного сплава |
| Центральный контакт | латунь, покрытие из серебра |
| Диэлектрик | тефлон |
| Сопротивление изоляции | ≥5000 МОм |
| Испытательное напряжение | 2500 В эфф. |
| Рабочее напряжение | 1000 В эфф. |
| Конструктивное исполнение | прямой |
| Степень защиты | IP67 |
| Срок службы (число соединений/разъединений) | ≥500 циклов |
| Испытание на механический удар | MIL-STD-202, Метод 213, Условие D |
| Испытание на вибрацию | MIL-STD-202, Метод 204, Условие А |
| Температура эксплуатации | от -40°С до +85°С |
| RoHS | Соответствует |
| Вес, г | 63 г |
Комплектация
- Разъем VEGATEL 4.3-10 LCF-1/2 — 1 шт.
Документы
Купить разъем 4.3-10-male 7/8 в Москве
Разъём VEGATEL 4.3-10-male на фидер 7/8 можно заказать в «Усилителе сигнала»; в карточке поставщика в комплектации ошибочно указан разъём LCF-1/2 — при заказе мы уточним позицию. Фидер и готовые перемычки — в разделах коаксиальный кабель и кабельные сборки. Проектируем магистральные системы для объектов в Москве и Московской области; пишите на zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить разъем 4.3-10-male 7/8 в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
