Модуль грозозащиты 50 Ом с разъёмом SMA
- Частотный диапазон0–3000 МГц
- Диапазон рабочих температурот -40°С до +70°С
- Применимые стандартыBG18802.1, IEC61643-1
- Волновое сопротивление50 Ом
- Разъемы1 x SMA-male 1 x SMA-female
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
Описание

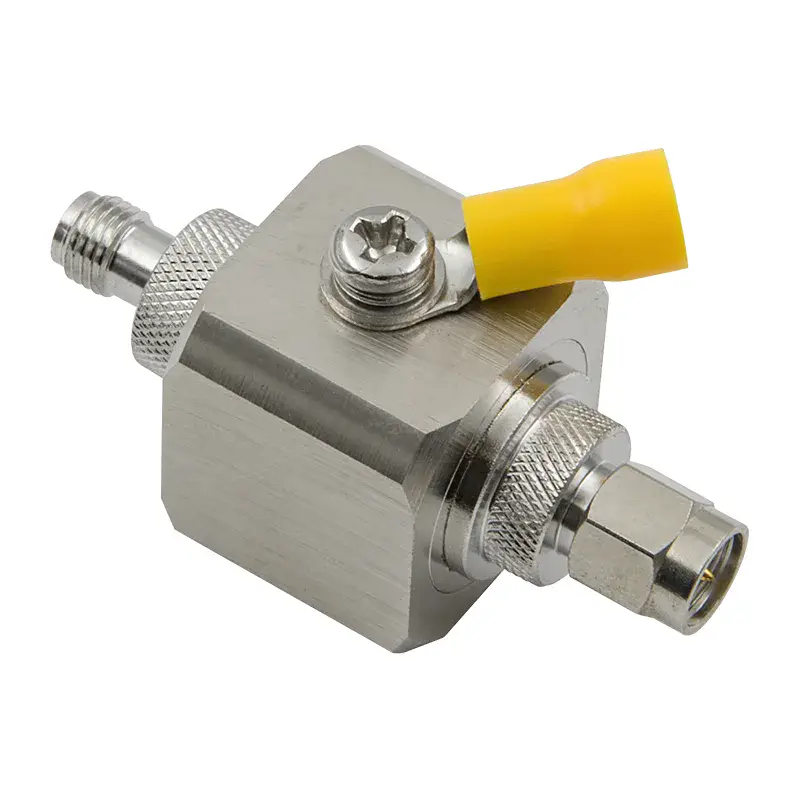

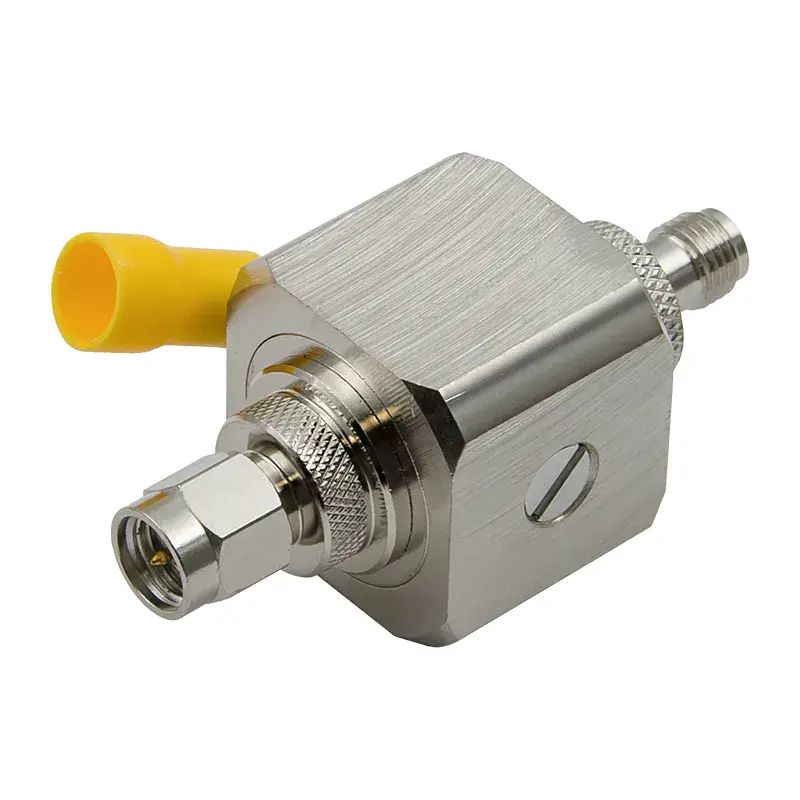

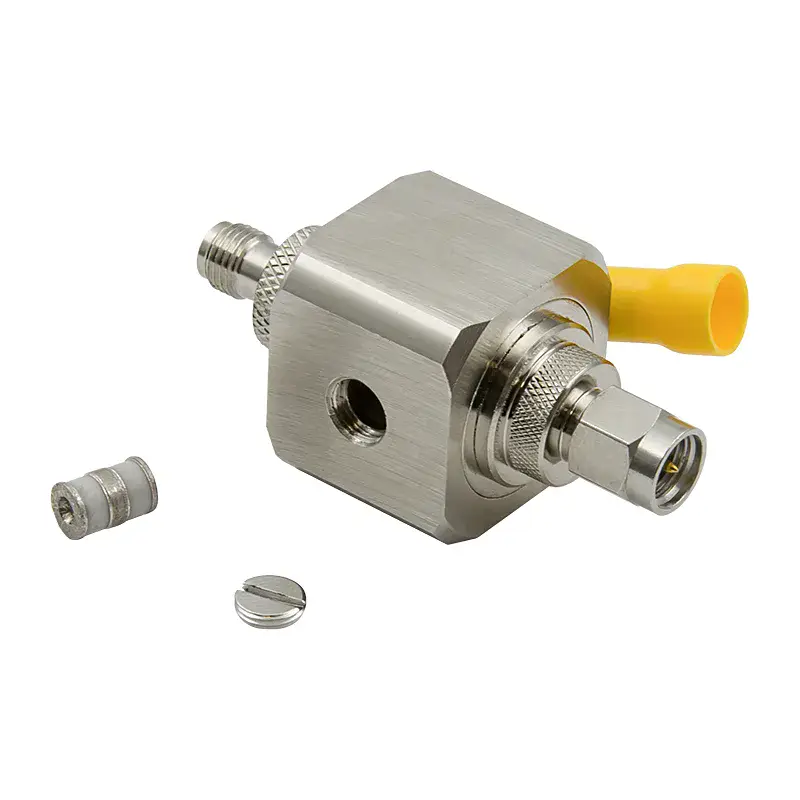

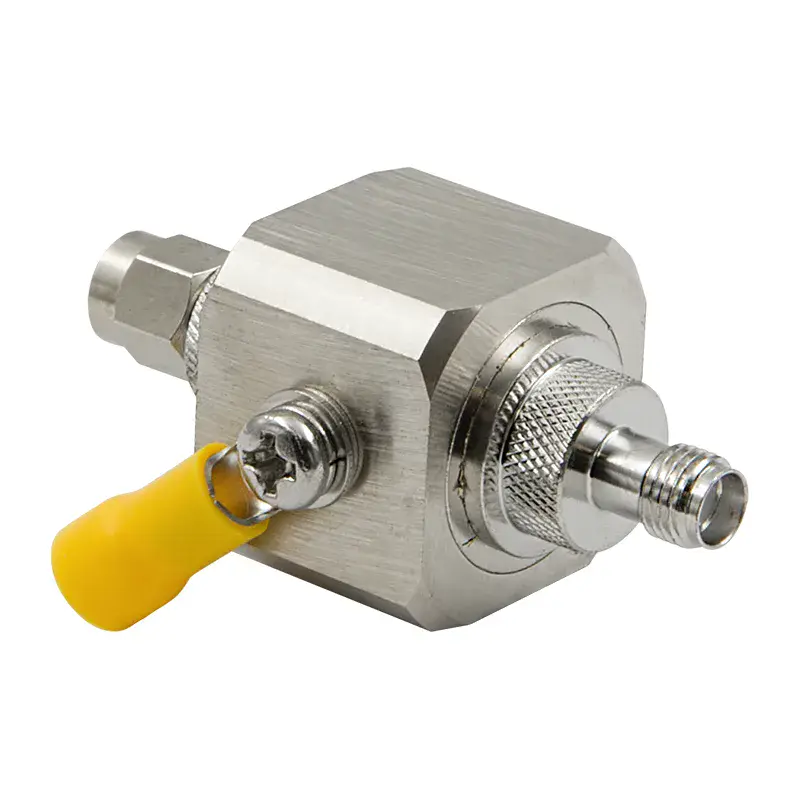

Небольшой модуль грозозащиты Baltic Signal с разъёмами SMA-male и SMA-female защищает от статики и наведённых импульсов оборудование с SMA-входами: 4G-роутеры, модемы и компактные репитеры. Диапазон — 0–3000 МГц, 50 Ом, КСВн до 1,2, вносимые потери до 0,25 дБ. Номинальный разрядный ток — 2,5 кА, максимальный — 5 кА (8/20 мкс), время срабатывания — не более 25 нс, напряжение защиты — 600В. Корпус латунный, IP67, работает от −40 до +70 °C. Соответствует стандартам BG18802.1 и IEC61643-1.
Модуль грозозащиты с разъемами SMA — небольшое пассивное устройство для защиты антенных систем от статики и наведенных импульсов.
Характеристики
| Частотный диапазон | 0–3000 МГц |
|---|---|
| Волновое сопротивление | 50 Ом |
| КСВн | ≤ 1,2 |
| Вносимые потери | ≤ 0,25 дБ |
| Максимальное напряжение длительной нагрузки (MCOV) | 75–90В |
| Максимальное напряжение защиты | 600В |
| Номинальный разрядный ток (8/20 мкс) | 2,5 кА |
| Максимальный разрядный ток (8/20 мкс) | 5 кА |
| Время срабатывания | ≤ 25 нс |
| Разъемы | 1 x SMA-male 1 x SMA-female |
| Материал корпуса | латунь |
| Защита корпуса | IP67 |
| Применимые стандарты | BG18802.1, IEC61643-1 |
| Допустимая влажность | от 30% до 90% |
| Диапазон рабочих температур | от -40°С до +70°С |
| Размер | 49 x 31 x 22 мм |
| Вес | 69 г |
Купить модуль грозозащиты 50 Ом с разъёмом SMA в Москве
Модуль грозозащиты 50 Ом с разъёмом SMA можно купить в «Усилителе сигнала». Для работы его корпус соединяют с заземлением — сделаем это при монтаже по Москве и Московской области. Соединительные кабельные сборки и комплектующие Baltic Signal подберём вместе с модулем. Вопросы — на zakaz@usilitel-signala.ru.
