Диплексер BS-1800/2100/2600
- Максимальная подводимая мощность300 Вт
- КСВн (коэффициент стоячей волны по напряжению)≤ 1,25
- Волновое сопротивление50 Ом
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Диплексер BS-1800/2100/2600 разделяет общий широкополосный сигнал на три узкие полосы: 1710–1880, 1920–2170 и 2300–2690 МГц — то есть 1800, 2100 и 2600 МГц. Он нужен, когда одна донорная антенна должна питать несколько однодиапазонных репитеров или когда выходы таких репитеров нужно свести в один кабель к общей антенной сети. В отличие от гибридного комбайнера, частотное разделение почти не отнимает мощность: вносимые потери менее 0,3 дБ при развязке трактов более 50 дБ. Корпус из алюминиевого сплава IP67 со встроенной грозозащитой 3 кА крепится на стену или мачту ⌀118–140 мм червячными хомутами из комплекта; мощность — до 300 Вт, PIM3 ≤ −153 дБн.
Диплексеры Baltic Signal служат для разделения и фильтрации общего входящего сигнала на узкие полосы частот для работы с однодиапазонными репитерами и другими радиоприборами.
Характеристики

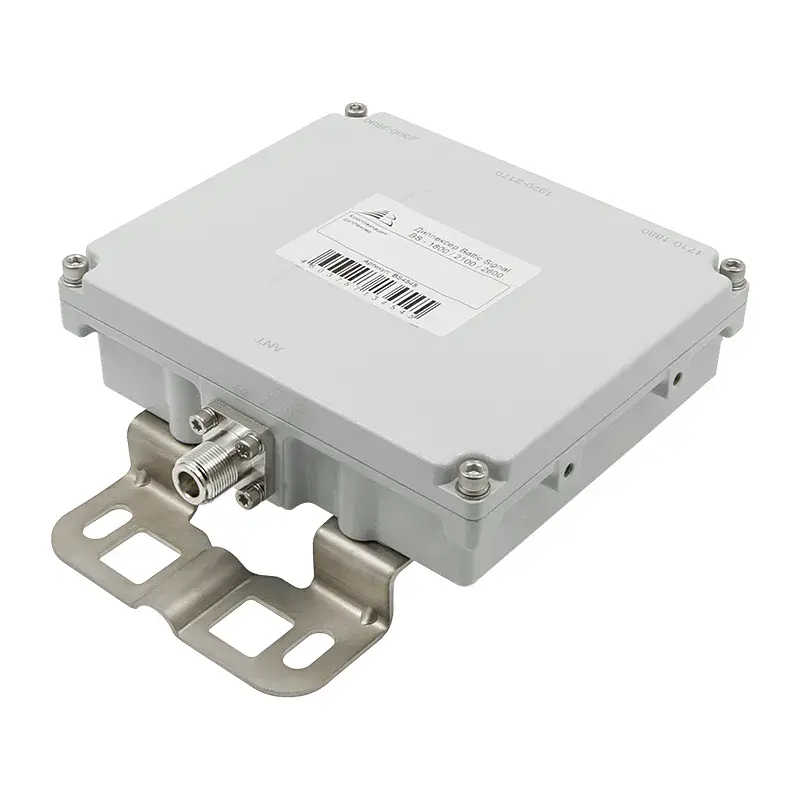

| Вход | 1 x N-female (широкополосный) |
|---|---|

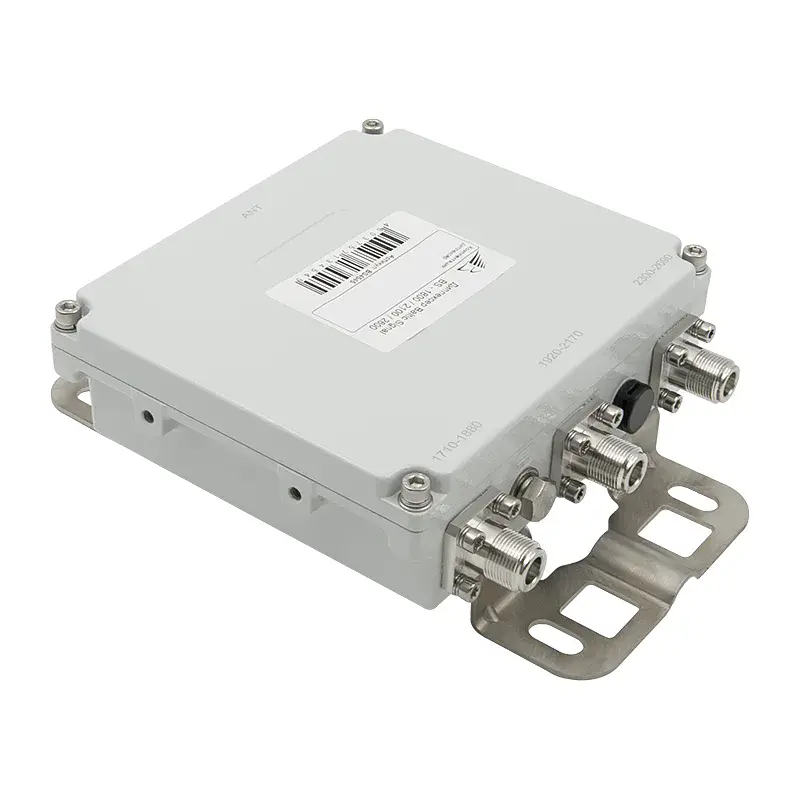

| Выходы | 3 x N-female |
| Диапазоны рабочих частот | Выход 1: 1710–1880 МГц Выход 2: 1920–2170 МГц Выход 3: 2300–2690 МГц |
| Развязка между трактами | > 50 дБ |
| Вносимые потери | < 0,3 дБ |
| Максимальная подводимая мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,25 |
| Возвратные потери | ≥ 19 |
| PIM3 (интермодуляционные помехи третьего порядка) | ≤ -153 дБн @ 2x43 дБм |
| Грозозащита | 3 кА (импульс 10/350 мкс) |

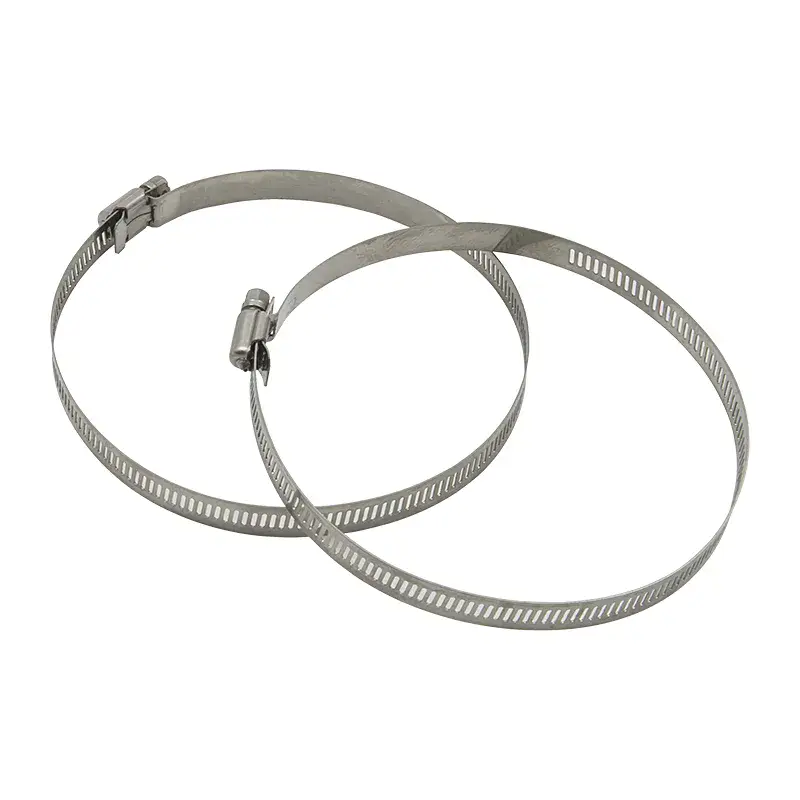

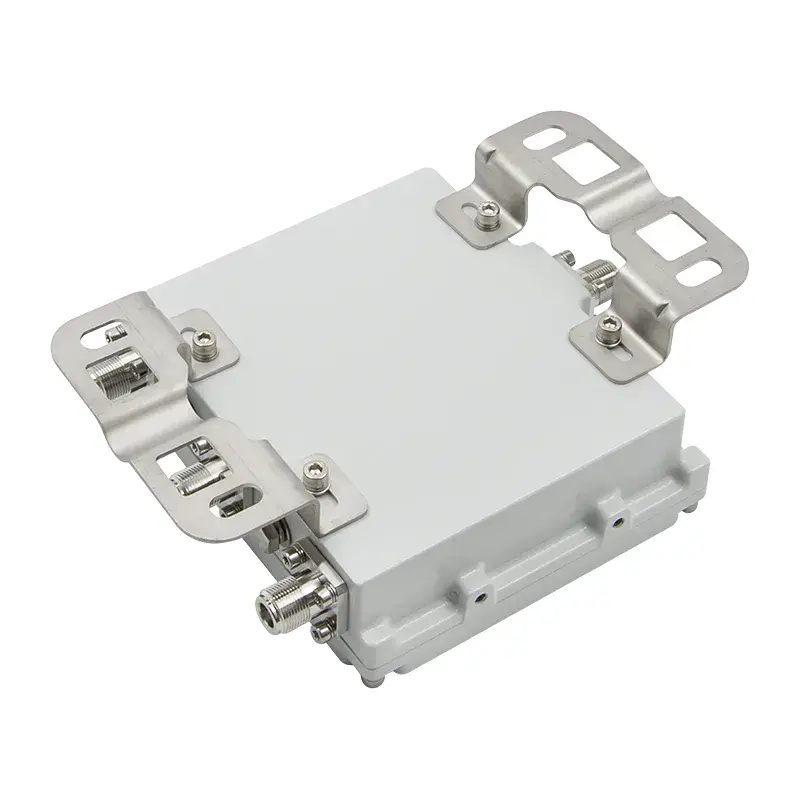

| Способ монтажа | на стену или столб/мачту ⌀118–140 мм (при помощи червячных хомутов) |
| Материал корпуса | алюминиевый сплав |
| Цвет корпуса | серый |
| Степень защиты корпуса | IP67 |
| Допустимая влажность | от 0% до 95% |
| Рабочая температура | от -40°С до +65°С |
| Размер (с креплением) | 230 x 163 x 71 мм |
| Вес | 1,8 кг |
| Комплектация | диплексер, червячные хомуты, паспорт |
Документы
Купить диплексер BS-1800/2100/2600 в Москве
Диплексер BS-1800/2100/2600 можно купить в «Усилителе сигнала». Он пригодится в системах с однодиапазонными репитерами сотовой связи на 4G-частотах; если нужен ещё диапазон 900 МГц, посмотрите модели с четырьмя выходами в разделе комбайнеры и диплексеры. Монтаж на мачте и подключение выполняем по Москве и Московской области. Вопросы — zakaz@usilitel-signala.ru.
Вопросы о модели
Как купить диплексер BS-1800/2100/2600 в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Оборудование подбираем для объектов в Москве и в городах Подмосковья.
