Делитель мощности DS-WS-12 PIM -155дБн@2x43дБм
- Максимальная подводимая мощность, Вт50
- Рабочий диапазон частот (МГц)698–2700
- Диапазон рабочих температур (°С)-35...+65
- Волновое сопротивление, Ом50
- РазъемыN-тип, розетка
- Бесплатный подбор под частоту оператора
- Замер сигнала и монтаж
- Документация производителя
Описание
Эта модификация делителя DS-WS-12 предназначена для мощных систем: пассивная интермодуляция −155 дБн подтверждена при двух несущих по 43 дБм. Делитель можно ставить в тракты с мощностью до 20 Вт, например после линейного усилителя, не засоряя эфир продуктами интермодуляции. Схема Уилкинсона даёт развязку выходов более 20 дБ и позволяет использовать устройство как сумматор. Сигнал 698–2700 МГц делится на две части по 3 дБ, собственные потери — до 0,5 дБ. Металлический корпус 115 × 60 × 23 мм защищён по IP65, весит 0,245 кг и работает от −35 до +65 °C.
Делитель мощности сигнала на 2 выхода DS-WS-12-727-155-43-50-Nf с вносимыми потерями -3дБ на каждом выходе и низким значением PIM3, применяется в системах усиления сотовой связи до 20Вт

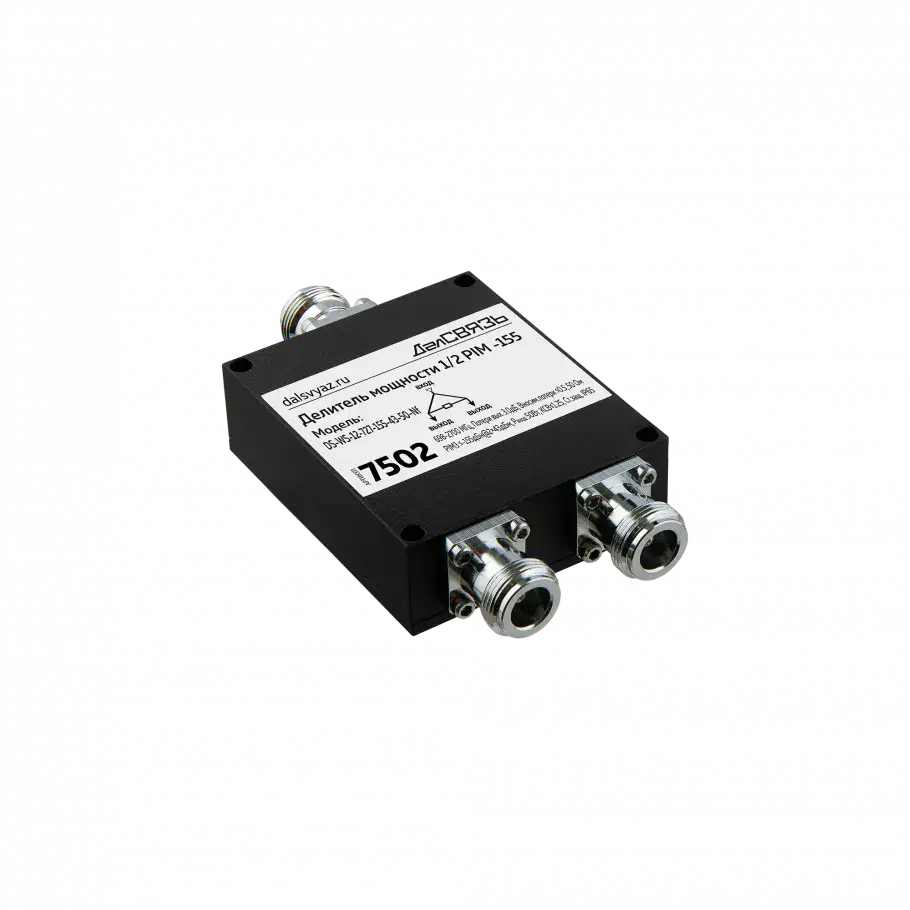

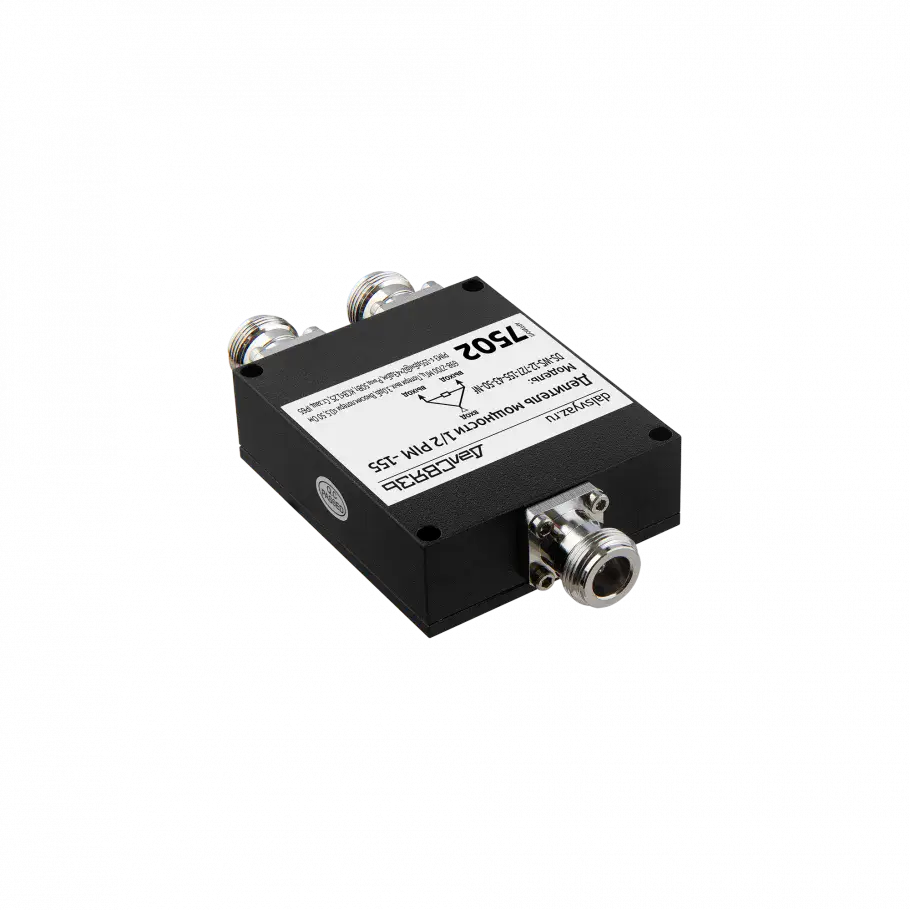

Профессиональный широкополосный делитель мощности сигнала в металлическом корпусе, типа Wilkinson. Используется в системах усиления сотовой связи для антенно-фидерных сетей в качестве деления высокочастотного сигнала. Значение PIM3≤-155дБн@2×43дБм*, хороший уровень развязки между выходами, высокое качество исполнения и низкие потери сигнала позволяют использовать данный делитель в системах усиления сигнала сотовой связи до 20 Вт (43дБм) любой сложности Высокий уровень развязки между выходами позволяет избежать интерференции сигналов при работе делителя в качестве сумматора в канале передачи UpLink.

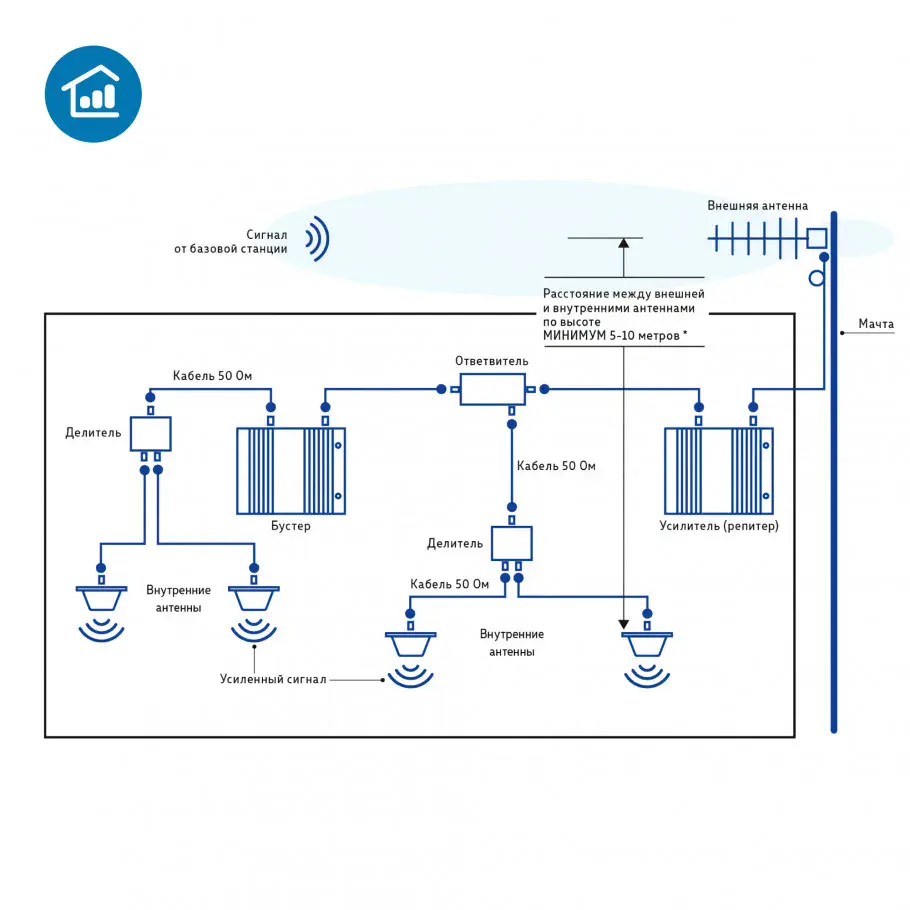

Пропорциональный делитель применяется, например, для распределения равноудаленных внутренних антенн в требуемых зонах покрытия *Уровень мощности интермодуляционных продуктов третьих гармоник менее -155 дБн, при передаче любых двух сигналов разных частот из спектра мощностью 43 дБм Чтобы устранить проблему со слабым покрытием сотовой связи, оптимальным решением становится монтаж активной системы усиления. Усилитель связи улучшает качество мобильного покрытия, перенаправляя, фильтруя и усиливая сигнал поступающий на уличную антенну от вышки сотового оператора, и распространяющий его в зону нестабильного покрытия через одну или несколько внутренних антенн.
Репитер связи — это устройство, которое предназначено для передачи радиосигналов от одного участка сети к другому с их предварительным усилением и восстановлением формы. Другими словами, он создаёт локальную зону покрытия улучшенным сигналом сотового оператора, что положительно отражается на качестве мобильной связи и беспроводного интернета.
Характеристики
| Рабочий диапазон частот (МГц) | 698–2700 |
|---|---|
| Количество входов, шт | 1 |
| Количество выходов, шт | 2 |
| Потери на выходе, дБ | 3 |
| Вносимые потери, не более дБ | 0.5 |
| КСВн, не более | 1.25 |
| PIM3, Пассивная интермодуляция, дБн | ≤-155 @2×43дБм |
| Волновое сопротивление, Ом | 50 |
| Развязка между выходами, более дБ | 20 |
| Максимальная подводимая мощность, Вт | 50 |
| Разъемы | N-тип, розетка |
| Диапазон рабочих температур (°С) | -35...+65 |
| Влажность, % | 5 ~ 95 |
| Материал корпуса | металл |
| Степень защиты | IP65 |
| Габаритные размеры (мм) | 115×60×23 |
| Вес, нетто (кг) | 0.245 |
| Габаритные размеры упаковки (мм) | 130×65×35 |
| Вес, брутто (кг) | 0.265 |
Документы
Купить делитель мощности DS-WS-12 PIM -155дБн@2x43дБм в Москве
DS-WS-12 (PIM при 2 × 43 дБм) продаётся в «Усилителе сигнала». Его выбирают для систем с бустерами и многооператорных сетей; для обычного домашнего репитера достаточно версии попроще из раздела делители и ответвители. Проектируем и монтируем такие системы по Москве и Московской области. Вопросы — zakaz@usilitel-signala.ru.
