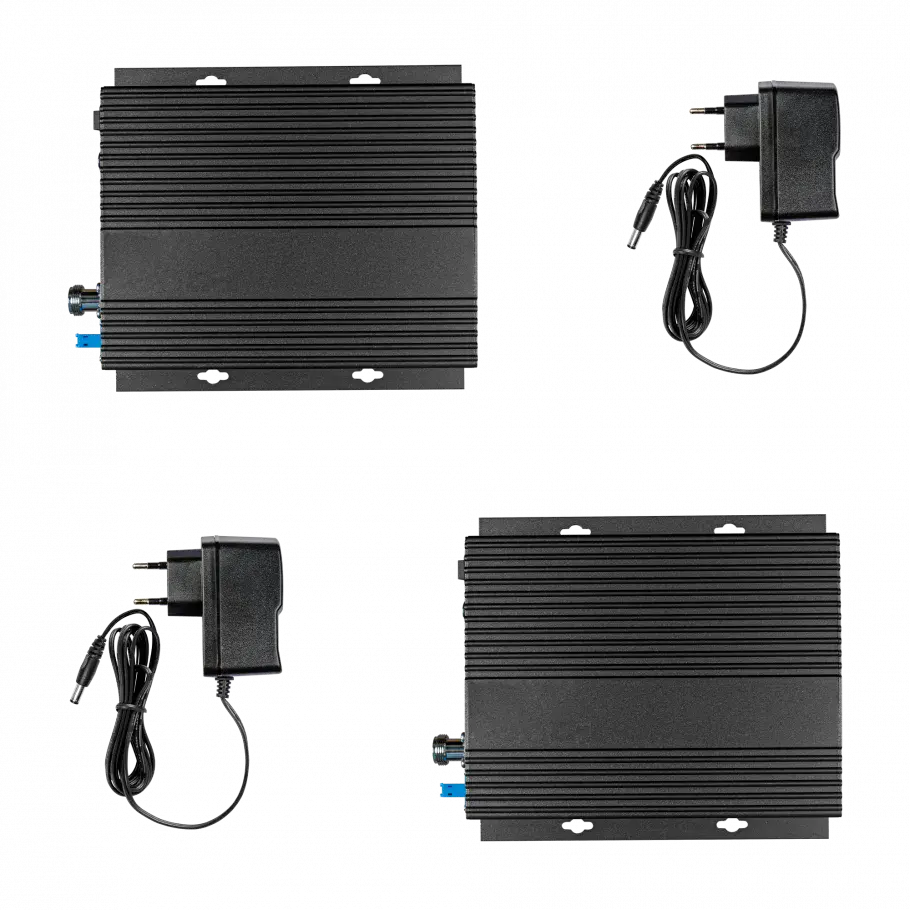

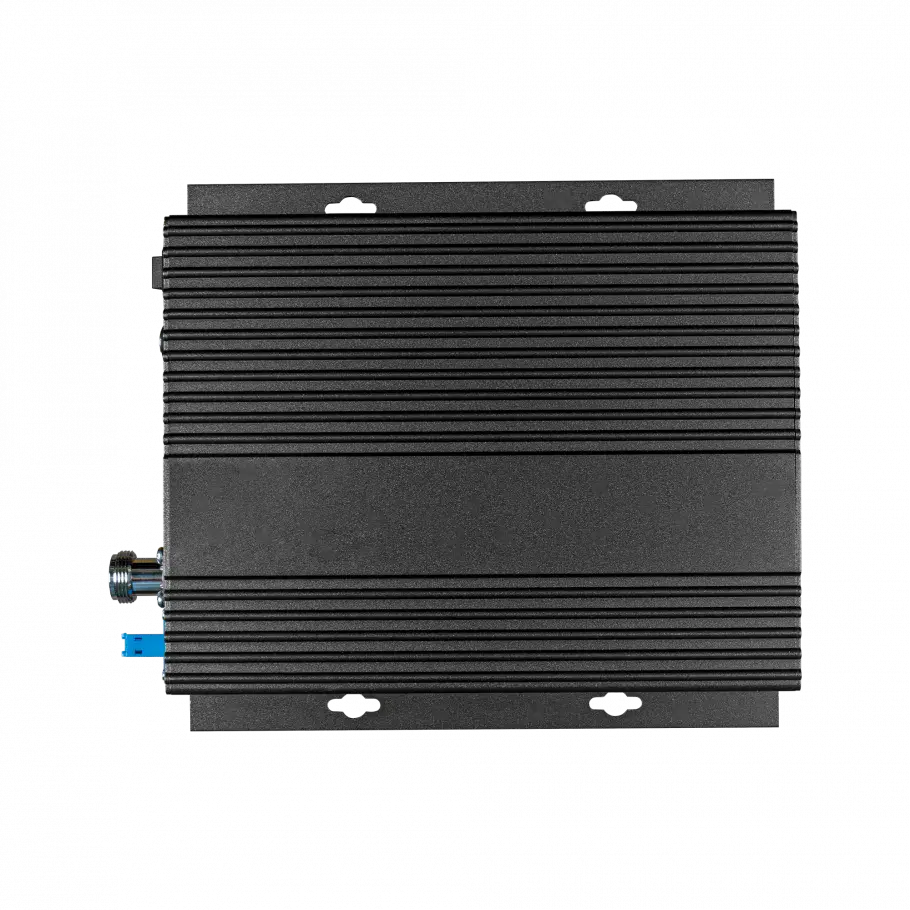

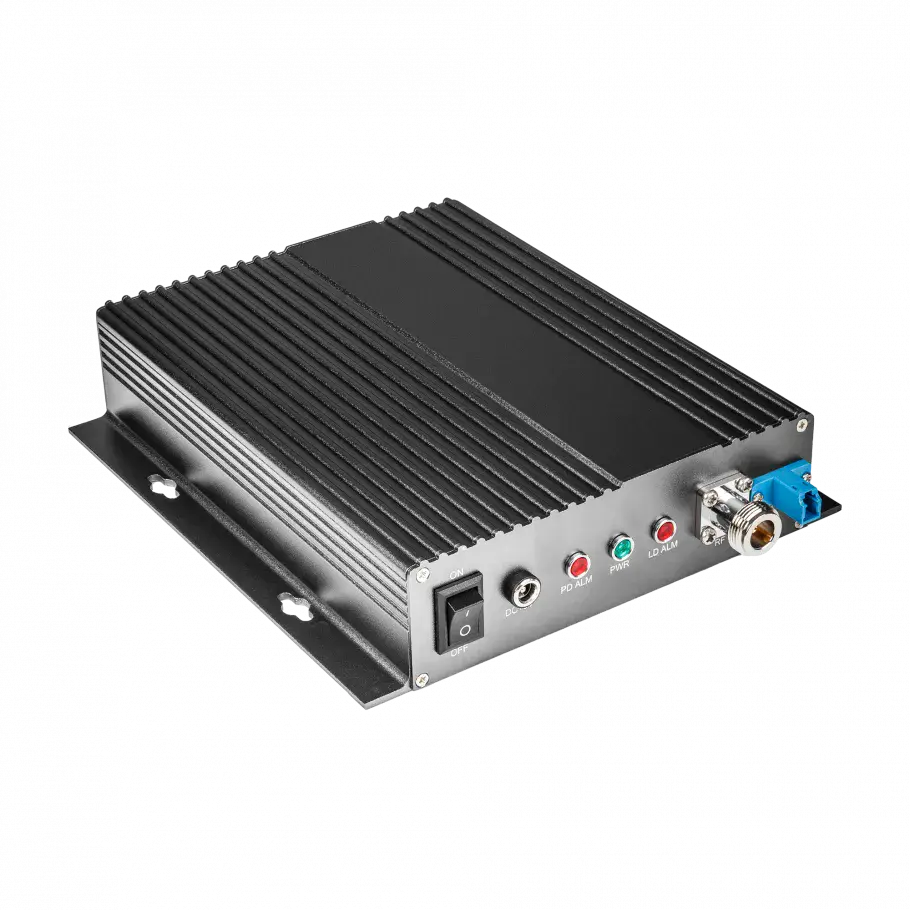

Комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit
- 700 МГц
- 2G/3G/4G
- Выходная оптическая мощность (длина волны 1310 нм), дБм3±3
- Выходная оптическая мощность (длина волны 1550 нм), дБм3±3
- Рабочий диапазон частот UpLink, МГц832-862, 880-915, 1710-1785, 1920-1980, 2500-2570
- Рабочий диапазон частот DownLink, МГц791-821, 925-960, 1805-1880, 2110-2170, 2620-2690
- Макс. длина оптоволоконного кабеля, км20
- Волновое сопротивление, Ом50
- Подбор под частоту оператора
- Консультация по монтажу
- Документация производителя
Описание
Широкополосный комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit, позволяющий конвертировать высокочастотный сигнал в оптический и обратно, передавая его на расстояние до 20 километров
Комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit предназначен для монтажа на объектах, на которых требуется усиление сотовой связи и мобильного интернета в областях, значительно удаленных от места устойчивого приема сотового сигнала. Потери сигнала в оптоволоконном кабеле гораздо менее существены, чем в коаксиальном Схема строится следующим образом: Внешняя антенна устанавливается в месте с уверенным приемом сигнала от Базовой Станции Усилитель сотовой связи (репитер) подключается к внешней антенне через коаксиальный кабель Один из радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-MU соединяется с репитером по коаксиальному кабелю Радиооптический передатчик DS-RF-Opt-Convertor-LC/UPC-700/2700-MU соединяется с DS-RF-Opt-Convertor-LC/UPC-700/2700-RU, выступающим в данном случае приемником, по оптоволоконному кабелю длиной не более 20 км.

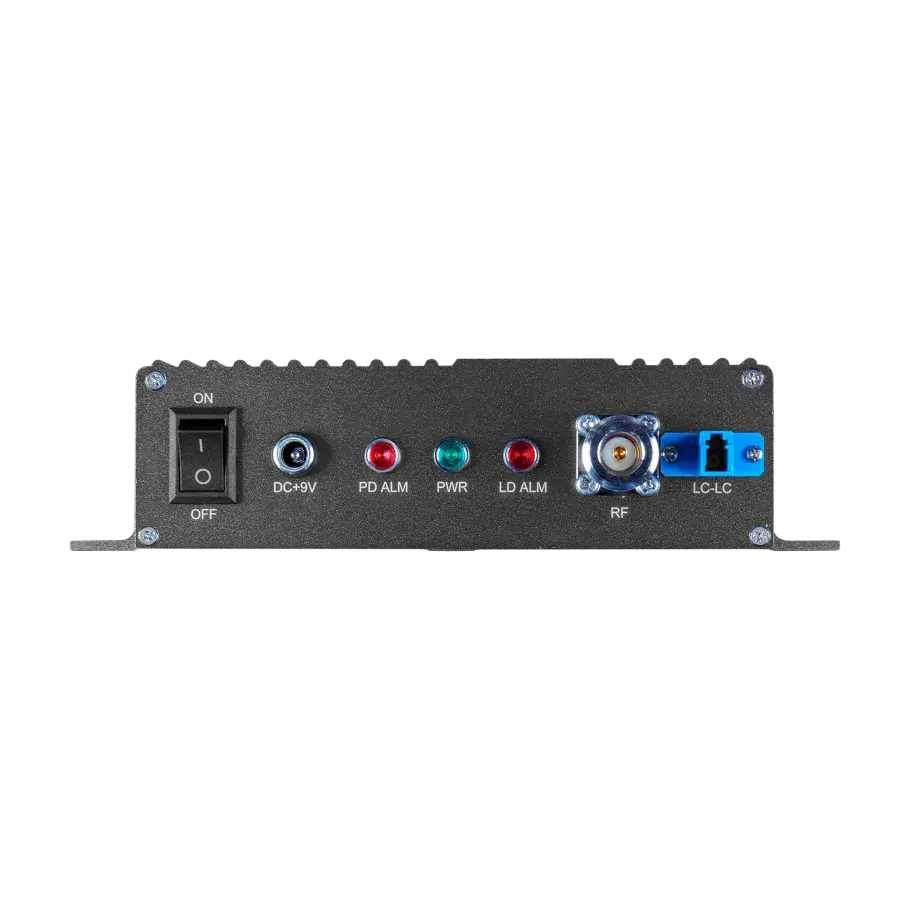

Радиооптический приемник DS-RF-Opt-Convertor-LC/UPC-700/2700-RU соединяется по коаксиальному кабелю непосредственно с раздающей внутренней антенной, либо с линейным усилителем сотовой связи (бустером) Особенности: Коэффициент усиления комплекта 0 дБ Соединение радиооптических передатчиков осуществляется через одномодовый оптический кабель Максимальный уровень мощности, который рекомендуется подводить с внешней антенны на радиооптический передатчик MU, составляет 10±2 дБм Аналогичный уровень мощности (не более 10 дБм) желательно подавать и в обратном направлении - от Бустера до радиооптического передатчика RU Максимальный уровень мощности, который может присутствовать на выходе радиооптического приемника, составляет 3±2 дБм Индикация режима работы: Индикатор потребления питания Индикатор обрыва линии приема (PD alarm) Индикатор обрыва линии передачи (LD alarm) Оба устройства в составе комплекта (DS-RF-Opt-Convertor-LC/UPC-700/2700-MU и DS-RF-Opt-Convertor-LC/UPC-700/2700-RU) могут выступать как в роли передатчика, так и в роли приемника в диапазоне частот 698-2700 МГц Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 2 года.
Характеристики
| Место установки | в помещении |
|---|---|
| Стандарт связи | 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE1800, 4G LTE2100, 4G LTE2600 |
| Рабочий диапазон частот UpLink, МГц | 832-862, 880-915, 1710-1785, 1920-1980, 2500-2570 |
| Рабочий диапазон частот DownLink, МГц | 791-821, 925-960, 1805-1880, 2110-2170, 2620-2690 |
| Макс. длина оптоволоконного кабеля, км | 20 |
| Кол-во подключаемых RU | до 1 |
| Волновое сопротивление, Ом | 50 |
| ВЧ разъем | N-розетка |
| Оптический разъем | LC/UPC |
| Тип оптоволоконного кабеля | Одномодовое волокно |
| Выходная оптическая мощность (длина волны 1310 нм), дБм | 3±3 |
| Выходная оптическая мощность (длина волны 1550 нм), дБм | 3±3 |
| Чувствительность оптического приемника, дБм | 15 дБм |
| Питание | AC: 100 ~ 240 В, 50 Гц |
| Влажность, % | < 95 |
| Степень защиты | IP30 |
| Вес, нетто (кг) | 5,5 |
| Вес, брутто (кг) | 6 |
Документы и видео
Купить комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit в Москве
Комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit: цена 152 791 ₽, в наличии. Заказать можно через форму на сайте.
Модель работает на частотах 700 МГц. Эти частоты используют . Перед покупкой проверьте замером, что в Москве или в Подмосковье в вашей точке оператор работает на одной из них.
Вопросы о модели
Подойдёт ли комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit для моего оператора?
Модель усиливает 700 МГц — эти частоты используют . Подойдёт, если ваш оператор в месте установки работает на одной из них: это покажет замер сигнала на улице.
Как купить комплект радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-kit в Москве?
Нажмите «Заказать» — перезвоним, уточним частоту оператора и наличие. Подбираем оборудование для объектов в Москве и в городах Подмосковья.
